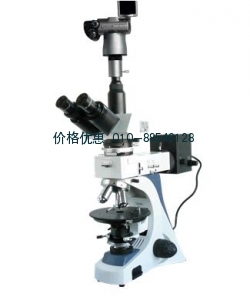

上海彼爱姆BM-60XCS数码透,反射偏光显微镜
上海彼爱姆偏光显微镜BM-60XCS(数码、透反射)
一、上海彼爱姆偏光显微镜BM-60XCS用途
BM-60XCS 数码透反射偏光显微镜是地质、矿产、冶金等部门和相关高等院校最常用的专业实验仪器之一,近年来,随着光学技术的不断进步,作为光学仪器的偏光显微镜,其应用也越来越广阔,BM-60XCS数码透、反射偏光显微镜就是非常适用的产品,可供广大用户作单偏光观察,正交偏光观察,锥光观察以及显微镜摄影,配置有石膏λ片、云母1/4试片、石英楔子和移动尺等附件,是一组具有较完备功能和良好品质的新型产品。
本仪器采用电光源,照明可连续调节亮度,铰链式三目镜筒30°倾斜,可360度自由转动。
二、 上海彼爱姆偏光显微镜BM-60XCS技术规格
1、目镜:
类 别 | 放 大 倍 数 | 目视场直径 |
平场目镜 | 10X | Φ20mm |
网格目镜 | 10X | Φ20mm |
十字目镜 | 10X | Φ20mm |
分划目镜 | 10X | Φ20mm |
2、物镜:
类别 | 放大倍数 | 数值孔径(NA) | 盖玻片厚度 |
无限远平场消色差无应力物镜 | 4X | 0.10 | 0.17mm |
10X | 0.25 | 0.17mm | |
20X | 0.40 | 0.17mm | |
40X | 0.65 | 0 | |
60X | 0.85 | 0 |
3、物镜和目镜配合倍率表:
物 镜 | 目 镜 | 镜筒系数 | 总放大倍数 |
4X | 10X | 1X | 40X |
10X | 100X | ||
20X | 200X | ||
40X | 400X | ||
60X | 600X |
4、观察筒:三目观察镜筒
5、机械筒长:无限远系统(∞)
6、瞳距:55-75mm
7、转换器:五孔中心可调
8、旋转圆工作台:直径Ф172mm,移动范围:360°等分刻度,游标精度6′
9、移动尺:移动行程30×40mm
10、调焦范围:30mm,同轴共轨式粗微动调焦,微动格值0.002mm 。
11、滤色片:蓝色
12、补色器:石膏λ片,云母1/4λ片、石英楔子
13、聚光镜: N.A=1.30摇摆式阿贝聚光镜带可变光栏。
14、集光镜:高亮度固定式照明
15、光源:上照明:卤素灯12V30W,AC85V-230V,亮度可调;下照明:卤素灯12V30W, AC85V-230V, 亮度可调
16、数码相机系统:数码相机、90度数码适配镜、转接器
序号 | 名 称 | 单位 | 数量 |
1 | 显微镜主体 | 台 | 1 |
2 | 三目镜筒 | 只 | 1 |
3 | 目镜:10×目镜 | 只 | 2 |
4 | 10×十字目镜、10×分划目镜、10×网格目镜 | 只 | 各1 |
5 | 无限远无应力平场消色差物镜:4×/0.1(∞/0.17)、10×/0.25(∞/0.17) 20×/0.40(∞/0.17)、40×/0.65(∞/0)、60×/0.85(∞/0) | 只 | 各1 |
6 | 石膏1λ试片、云母1/4λ试片、石英楔子试片 | 件 | 各1 |
7 | 0.01mm测微尺(C1型) | 片 | 1 |
8 | 落射(反射)照明器 | 只 | 1 |
9 | 落射(反射)照明器灯箱 | 只 | 1 |
10 | 透射光蓝色圆形滤色片 | 片 | 1 |
11 | 反射光滤色板:ND25、LBD-2、IF550 | 块 | 各1 |
12 | Φ17mm通光板 | 块 | 1 |
13 | 2.5mm孔径光栏调中六角扳手 | 把 | 2 |
14 | 2mm锁紧(固定)螺钉六角扳手 | 把 | 1 |
15 | 移动尺 | 把 | 1 |
16 | 调节手柄 | 只 | 2 |
17 | 透射接头 | 只 | 1 |
18 | 备用灯泡 (12V30W) | 只 | 2 |
19 | 防尘罩 | 架 | 1 |
20 | 数码相机 | 只 | 1 |
21 | 90度数码适配镜(MCL-S90) | 只 | 1 |
22 | 转接器 | 套 | 1 |
23 | 产品使用说明书 | 份 | 1 |
24 | 产品合格证明 | 份 | 1 |
25 | 产品保修卡 | 份 | 1 |
