上海彼爱姆6JAC干涉显微镜:

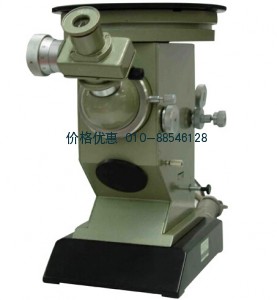

干涉显微镜6JAC(电脑型)
一、上海彼爱姆6JAC干涉显微镜用途
6JAC电脑干涉显微镜是用来测量精密加工零件(平面、圆柱等外表面)光洁度的仪器,也可以用来测量零件表面刻线,镀层等深度,并配以各种附件,还能测量粒状,加工纹路混乱的表面,低反射率的工件表面,同时还能将仪器安置在工件上,对大型工件表面进行测量。仪器测量表面不平深度范围为1~0.03微米,用测微目镜和照相方法来评定▽10~▽14光洁度的表面。该仪器适用于厂矿企业计量室,精密加工车间,也适用于高等院校,科学研究等单位。
二、上海彼爱姆6JAC干涉显微镜技术规格
1、测量表面光洁度范围 0.03~1μm(▽10~▽14);半宽度 ▽λ≈100Å;物镜的数值孔径 0.65 工作台升程 5mm
2、工作距离 0.5mm; X、Y方向移动范围 ≈10mm
3、仪器的视场目视Φ0.25mm; 旋转运动范围 360°
4、照相 0.21×0.15mm; 仪器标准镜高反射率 ≈60%
5、仪器的放大倍数目视 500×; 低反射率 ≈4%
6、照相 168× ;可调变压器输入电压 220V
7、测微目镜放大倍数 12.5×; 输出电压 4V~6V
8、测微鼓分划值 0.01mm ;仪器外形尺寸 270×160×230mm
9、绿色干涉绿色片波长 λ≈5300Å; 仪器重量 ≈5㎏
10、计算机成像系统:CCD摄像头、CCD适配镜、外置式图像视频采集卡(A/D)
三、仪器成套性:
序 号 | 名称 | 单位 | 数量 | 备注 |
1 | 干涉显微镜主体 | 件 | 1 | |
2 | 12.5×测微目镜 | 件 | 1 | |
3 | 狭缝目镜 | 件 | 1 | |
4 | V型块 | 件 | 1 | |
5 | 6V5W灯泡 | 件 | 6 | 备用5只 |
6 | 可调变压器220V/4V~6V | 件 | 1 | |
7 | 试 样 夹 | 件 | 1 | |
8 | CCD摄像头 | 只 | 1 | |
9 | 适配镜(MCL-Z) | 只 | 1 | |
10 | 外置式图像采集卡(BM-A/D)视频转换器 | 块 | 1 | |
11 | 产品使用说明书 | 份 | 1 | 1 |
12 | 产品合格证明 | 份 | 1 | 1 |
13 | 产品保修卡 | 份 | 1 | 1 |
