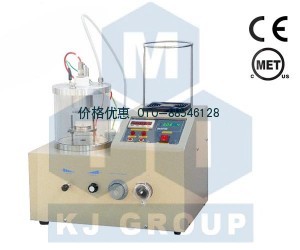

小型直流磁控等离子溅射仪VTC-16-D合肥科晶产品简介:
VTC-16-D是一款小型直流磁控等离子溅射镀膜仪,其靶头尺寸为2英寸,并且样品台的高度可以调节。此款镀膜仪设计主要是制作一些金属薄膜,最大制膜面积为4英寸。
小型直流磁控等离子溅射仪VTC-16-D合肥科晶产品技术参数:
设备名称 |
小型直流磁控溅射仪-VTC-16-D |
|||||||||||||||
特点 |
l特别为SEM样品镀导电性薄膜设计 l体积小巧,操作简单,容易上手。 l拥有小型磁控靶头,可以镀金银铂等金属。
|
|||||||||||||||
主要参数 |
输入电源:220V AC 50/60Hz 功率:200W 输出电压:500 VDC 溅射电流:0-50 mA可调 溅射时间:0-120S可调
|
|||||||||||||||
溅射腔体 |

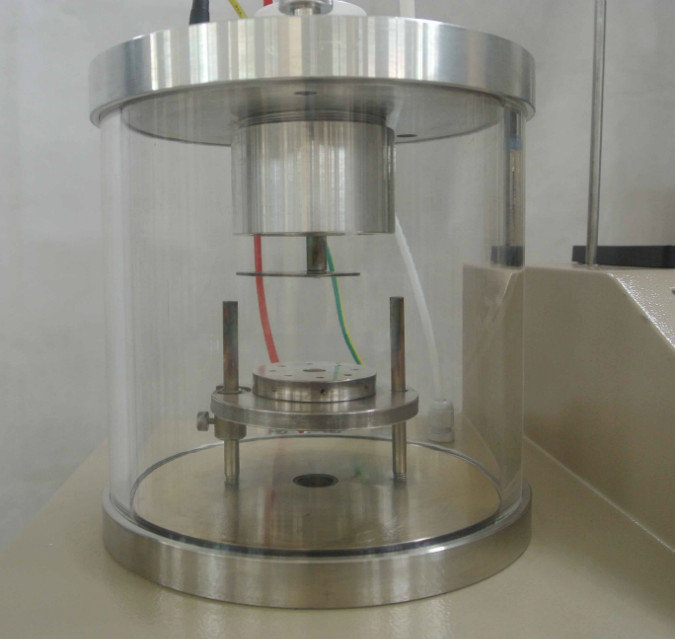

l采用石英腔体,尺寸:166 mm OD x 150 mm ID x 150 mm H l密封:采用不锈钢平法兰的O形密封圈
|
|||||||||||||||
溅射头&样品台 |
l溅射头可安装靶材直径为2英寸,厚度0.1 - 2.5mm l溅射时间1-120S可调 l仪器中安装有直径为50mm的不锈钢样品台,其与溅射头之间距离30-80mm可调。 l可选购加热型样品台,其最高加热温度为500℃ l安装有一可手动操作的溅射挡板,可进行预溅射。 l最大可制膜的直径为:4英寸
|
|||||||||||||||
真空系统 |
l安装有KF25真空接口 l数字真空压力表(Pa) l此系统可通入气体运行 l< 1.0E-2 Torr (采用机械泵) l< 1.0E-5 Torr(采用涡旋分子泵) l可在本公司选购各种真空泵
|
|||||||||||||||
进气 |
l设备上配1/4英寸进气口,方便连接气瓶 l设备前面板上装有一气流调节旋钮,方便调节气流
|
|||||||||||||||
靶材 |
l靶材尺寸要求:Φ50mm×(0.1 - 2.5) mm(厚度) l此设备标配为铜靶 l可在本公司选购各种靶材
|
|||||||||||||||

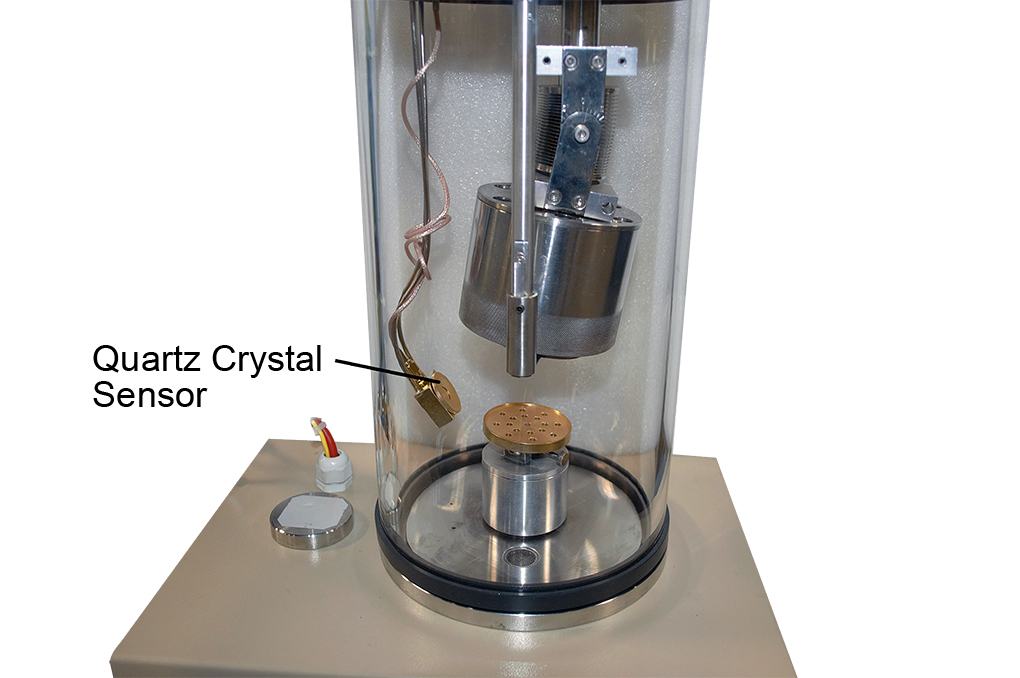

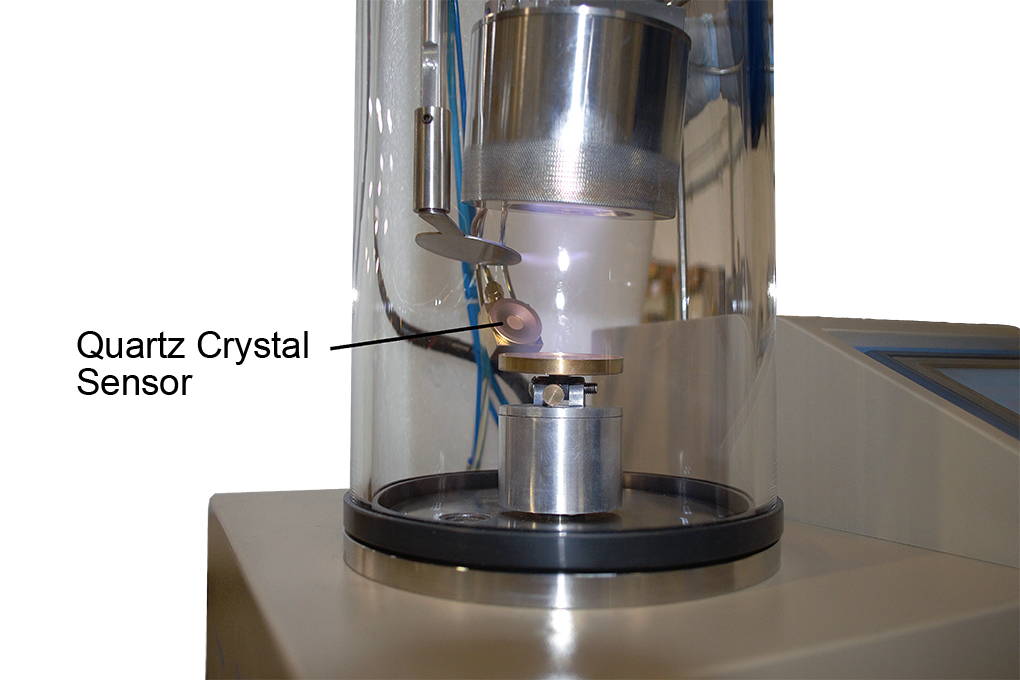

薄膜测厚仪(可选) |
可在本公司选购薄膜测厚仪安装在溅射仪上
|
|||||||||||||||
产品外型尺寸 |

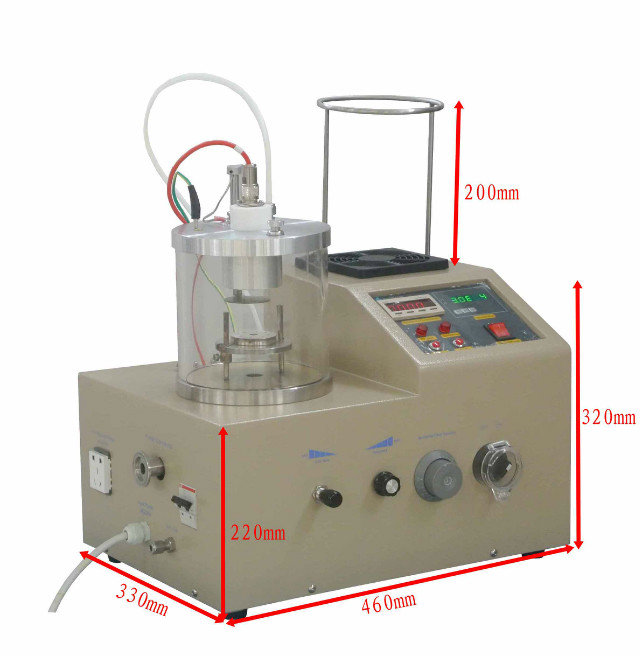

L460 mm × W 330 mm × H 540 mm
净重:20 kg(不包括泵)
|
|||||||||||||||
质量认证 |
CE认证 |
|||||||||||||||
质保 |
一年保修,终身技术支持。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
|||||||||||||||
各种靶材的参数(仅供参考) |
对于溅射各种金属靶材,需要摸索最理想的溅射参数,下表是本公司实验所设置的参数,欢迎您带料来科晶实验室摸索工艺(仅供参考)
|
|||||||||||||||
使用提示
|

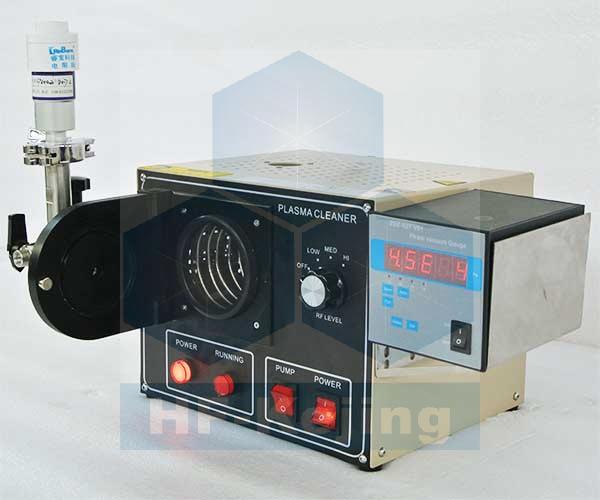

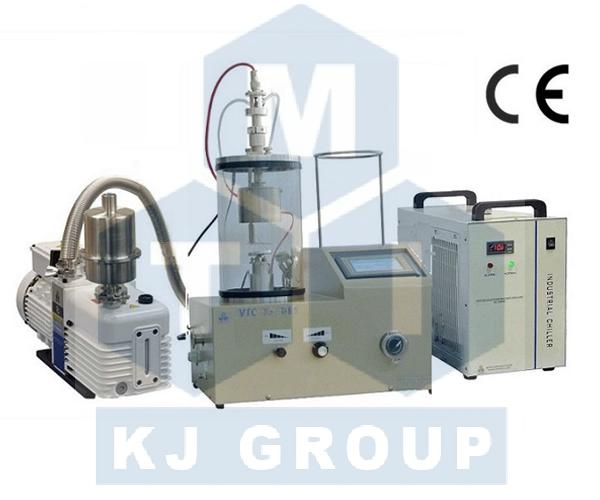

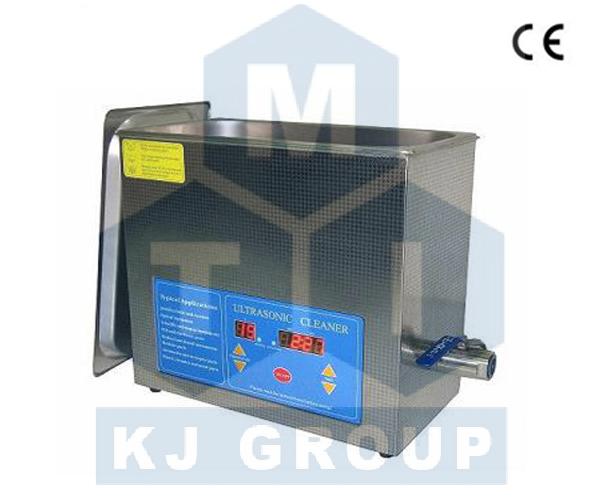

l有时为了达到理想的薄膜厚度,可能需要多次溅射镀膜 l在溅射镀膜前,确保溅射头、靶材、基片和样品台的洁净 l要达到薄膜与基底良好结合,请在溅射前清洁基材表面 l超声波清洗(详细参数点击下面图片):(1)丙酮超声,(2)异丙醇超声-去除油脂,(3)吹氮气干燥,(4)真空烘箱除去水分。 l等离子清洗(详细参数点击下面图片):可表面粗糙化,可激活表面化学键,可祛除额外的污染物。 l制造一个薄的缓冲层(5纳米左右):如Gr,Ti,Mo,Ta,可以应用于改善金属和合金的附着力。 l请使用>5N纯度氩气等离子体溅射 l溅射镀膜机可以放入Ar或N2气体手套箱中溅射 l由于能量低,该模型不适用于涂层的轻金属材料如Al,Mg,Zn,Ni。请考虑我们的磁控溅射镀膜机或热蒸发镀膜机。点击下面图片查看细节
|
|||||||||||||||
警告 |
l注意:产品内部安装有高压元件,禁止私自拆装,带电移动机体。 l气瓶上应安装减压阀(不包括),保证气体的输出压力限制在0.02兆帕以下,以安全使用。 l溅射头连接到高电压。为了安全,操作者必须在关闭设备前装样和更换靶头。
|
