等离子溅射仪VTC-16-3HD


查看大图

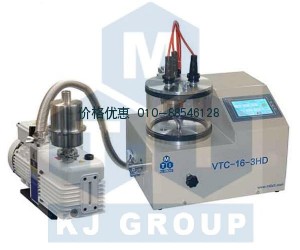

合肥科晶等离子溅射仪VTC-16-3HD

输入电源:220V 通用,功率:< 1KW ,工作电流:溅射电流:0-50 mA可调,单次工作时间:0-5分钟可调,靶头数目:3个,输出电压:1600V DC,样品台加热温度:500℃(选配)

  • 市场价 ¥0 (全国免运费)价格仅供参考,请电话或在线咨询优惠价!
咨询热线:010-88546128 82595673 工作时间:周一至周五 8:30-18:00
实验室仪器集成供应商 北京中仪公司旗下中国仪器网为您服务
  等离子溅射仪VTC-16-3HD销售1   等离子溅射仪VTC-16-3HD销售2   销售3 合肥科晶等离子溅射仪VTC-16-3HD质量三包,敬请来电或在线联系优惠折扣价格。
等离子溅射仪VTC-16-3HD价格更优惠,供货更及时,服务更周到!
16年批发销售实验室仪器设备,信誉保证! 欢迎选购!
中国仪器网

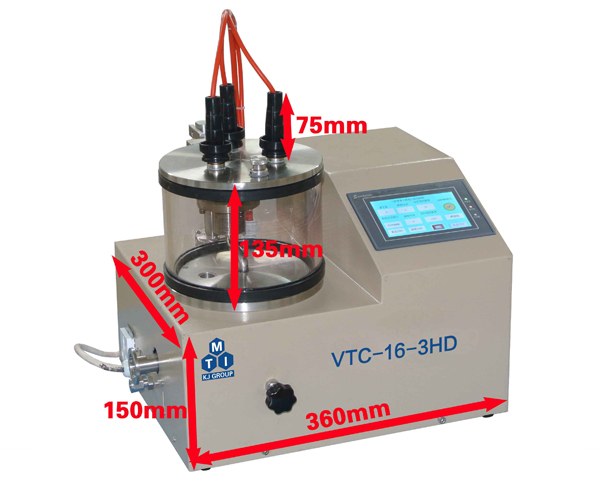

小型三靶等离子溅射仪VTC-16-3HD合肥科晶产品简介:

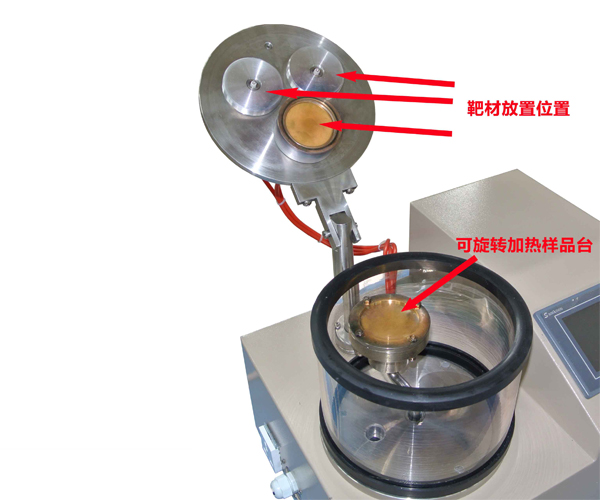

VTC-16-3HD是一款紧凑型CE认证的等离子薄膜溅射仪(直流普通型),基片最大尺寸2英寸,加热温度为500度和控制面板为触摸屏模式。它可以溅射三种类型的靶材和放置样品的直径是50mm . 旋转样品台,可以依次在同一样品上涂覆三种材料,金靶,银,铜, 它可以与真空泵,不锈钢波纹管KFD25快速卸装卡箍相连用。

小型三靶等离子溅射仪VTC-16-3HD合肥科晶产品技术参数:

设备名称

3靶等离子溅射仪-VTC-16-3HD







视频

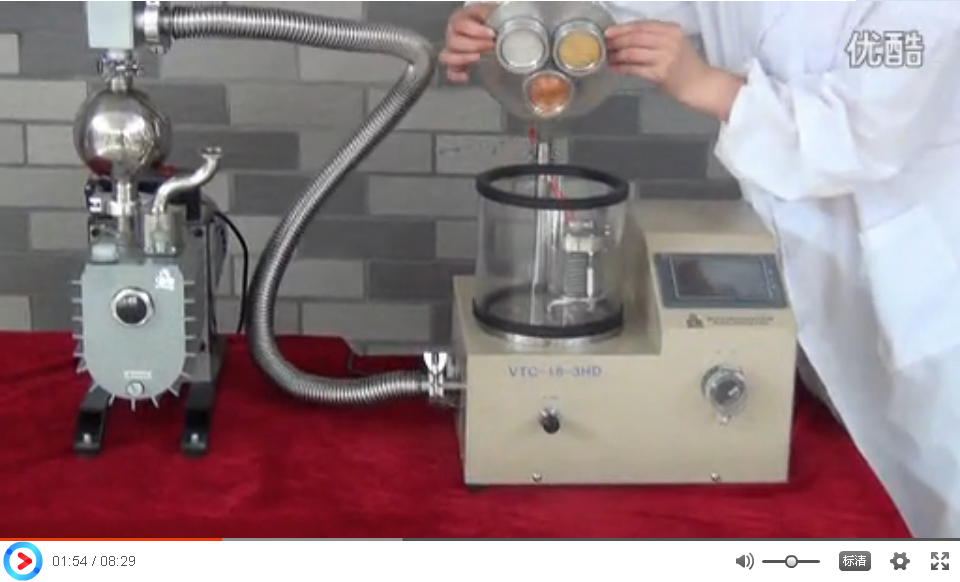

       操作视频







主要参数



输入电源:220V 通用  功率:1KW

工作电流: 溅射电流:0-50 mA可调

单次工作时间:0-5分钟可调

靶头数目:3个

输出电压:1600V DC

样品台加热温度:500℃(选配)





溅射腔体



l采用石英腔体,尺寸:166 mm OD x 150 mm ID x 150 mm H

l密封:O形密封圈密封



 样品台





l一个外径50 mm 的样品台,用于盛放基片,可以电动控制移动三个位置

l溅射距离:25 - 40毫米可调

l可选购加热型样品台(最高温度可到500℃)

lPID控制器控温精度+/- 1℃(已集成到触摸屏上)



控制面板





l控制面板为PLC,4.3" 触摸屏

l一个控制面板可以控制所有的参数,包括真空度,电流,靶材位置和基片加热温度











真空泵(选配)



l用机械泵真空度达 50 mtorr

l用分子泵真空度可达 10-4 torr



进气口

一个精密可调针阀安装在进气口,以实现方便的调节进气量





靶材





l要求安装靶材的尺寸:直径Φ47mm,厚度0.5-3mm

l可在本公司选购靶材,具体请点击链接





外形尺寸





460mm×330mm×540mm (L×W×H)

净重:50KG(不包括泵)







质保期



一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。





质量认证

认证





各种靶材的参数(仅供参考)



对于溅射各种金属靶材,需要摸索最理想的溅射参数,下表是本公司实验所设置的参数



靶材种类

真空度(Pa)

溅射电流(mA)

时间(s)

溅射次数

Au

31-33

28-30

100

1

Ag

31

28

100

1

















 使用注意事项



l由于能量低,该模型不适用于涂层的轻金属材料如Al,Mg,Zn,Ni。请考虑我们的磁控溅射镀膜机或热蒸发镀膜机。

l有时为了达到理想的薄膜厚度,可能需要多次溅射镀膜

l为了得到较好的薄膜质量,必须通入高纯气体(建议> 5N)

l在溅射镀膜前,确保溅射头、靶材、基片和样品台的洁净

l要达到薄膜与基底良好结合,请在溅射前清洁基材表面

l超声波清洗(详细参数点击下面图片):(1)丙酮超声(2)异丙醇超声-去除油脂(3)吹氮气干燥(4)真空烘箱除去水分。

l等离子清洗(详细参数点击下面图片):可表面粗糙化,可激活表面化学键,可祛除额外的污染物

l制造一个薄的缓冲层(5纳米左右):如Gr,Ti,Mo,Ta,可以应用于改善金属和合金的附着力

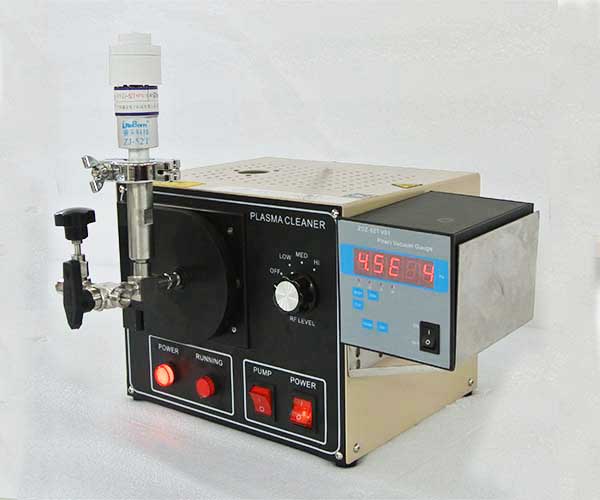

超声波清洗机   等离子清洗机 大功率磁控溅射仪      蒸镀仪     手套箱









警告



l注意:产品内部安装有高压元件,禁止私自拆装,带电移动机体

l气瓶上应安装减压阀(设备标配不包括),保证气体的输出压力限制在0.02兆帕以下,以安全使用

l溅射头连接到高电压。为了安全操作者必须关闭设备前装样和更换靶
