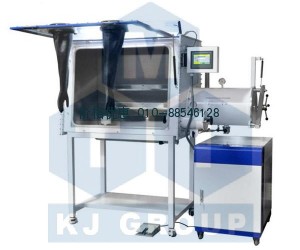

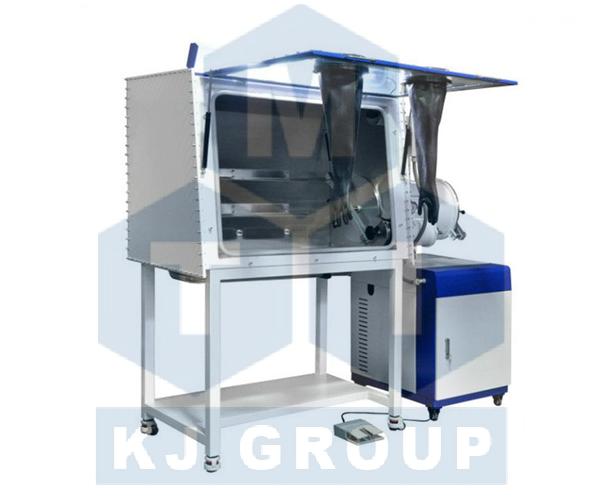

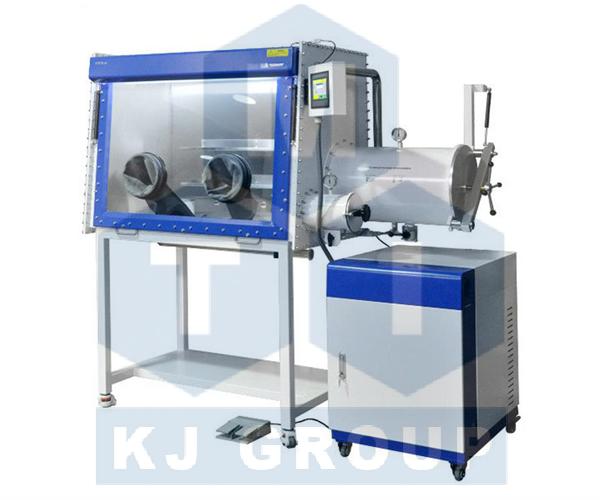

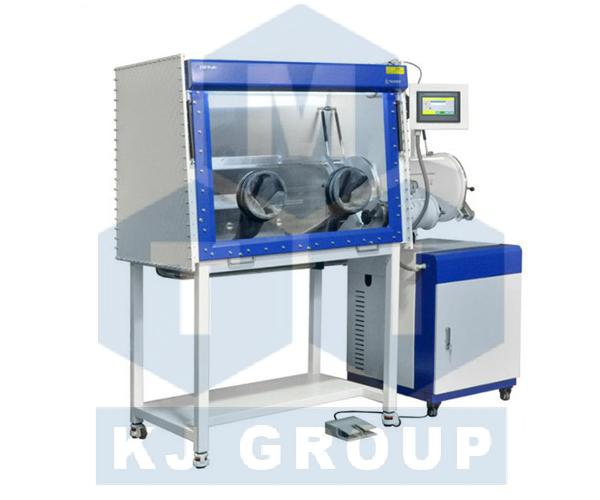

合肥科晶循环手套箱VGB-6

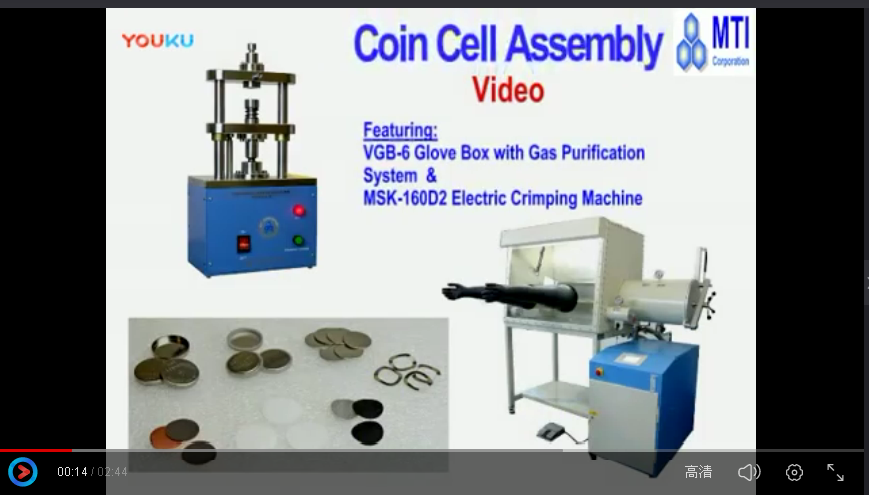

操作视频

结构

电源

110 - 220V AC, 50/60Hz, 单相

手套箱腔体

• 壳体材料：304不锈钢
• 尺寸: 1220mm(L) x 760mm(W) x 900mm(H)
• 前窗设计为开启式，以便放入各种仪器

腔体环境

• 水含量: <1 ppm (20°C, 1 atm)
• 氧含量: <1 ppm (20°C, 1 atm)

前级室

• 设计有两个前级室
• 大前级室尺寸：Φ360mm x 600mmL
• 小前级室尺寸：Φ150 mm x 300mm(L)

工作气体

• 工作气体：N2、Ar、He等惰性气体
• 控制气体：压缩空气或惰性气体
• 还原气体：工作气体和氢气（H2）的混合气。
• 如果净化系统只有除水功能的，还原气体与工作气体相同

气体净化系统

德国BASF除氧材料，美国UOP高效吸水材料，净化系统再生过程自动控制，自动除水除氧功能；可长期、持续维持气体纯度：水<1ppm，氧<1ppm。

压力控制系统

• 腔体气压可通过PLC触摸屏自动控制
• 控制精度为: ±1Pa
• 也可通过脚踏开关进行手动控制

过滤系统

• 进气和出气端都安装有过滤器
• 过滤精度为：0.3μm

控制系统

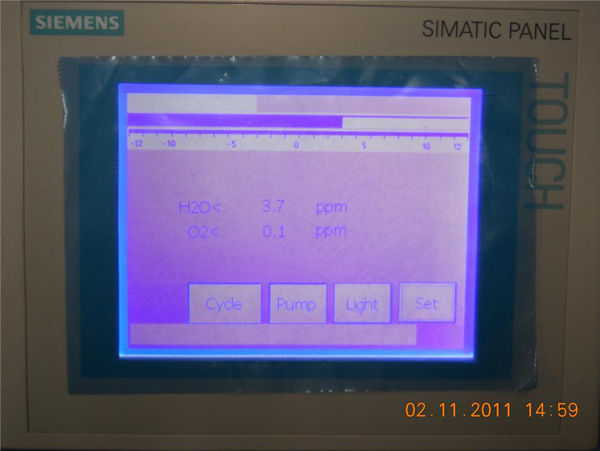

• SIEMENS彩色触摸屏（6寸），PLC控制系统，中英文双语可切换
• 水探头：采用美国GE品牌，0～1000ppm触摸屏显示，精度0.1 ppm
• 氧变送器：采用美国AII品牌，0～1000ppm触摸屏显示，精度0.1 ppm
• 压力传感仪：采用美国setra品牌，-2500～2500Pa触摸屏显示，精度±1Pa

真空泵

采用英国EDWARDS品牌，抽速8.4-12m3/h

手套

美国NORTH品牌丁基合成橡胶

照明系统

配置飞利浦品牌荧光灯管

仪器尺寸

2300mm(L) x 1500mm(W) x 1900mm(H)

注意事项

• 手套箱内部气体循环时，必须保证循环系统管道通畅，不可堵塞
• 手套箱中不可通入腐蚀性气体
• 要定期对手套箱进行再生
• 手套箱的除氧速率要根据所通入的工作气体而定，采用N2的除氧效果要比通入Ar好
• 若手套箱内部放有腐蚀性气体（如LiPF6电解液），不使用时，必须把装液体的瓶子密封好
