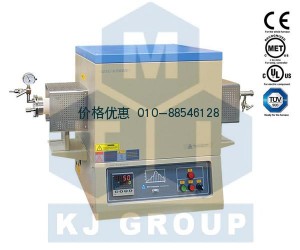

1750ºC管式炉GSL-1750X合肥科晶产品简介:
GSL-1700X-KS是一款通过CE认证的小型管式炉,加热元件采用Kathal Super-1800 硅钼棒,使得仪器最高温度可以达到1750℃。炉管标配采用直径为60mm的高纯刚玉管。控温系统可以设置30段升降温程序,对于在真空或是气氛保护环境下对材料烧结或是退火,此设备是一个理想的选择。
1750ºC管式炉GSL-1750X合肥科晶产品技术参数:
名称
|
1750℃管式炉-GSL-1750X
|
视频
|
|
|

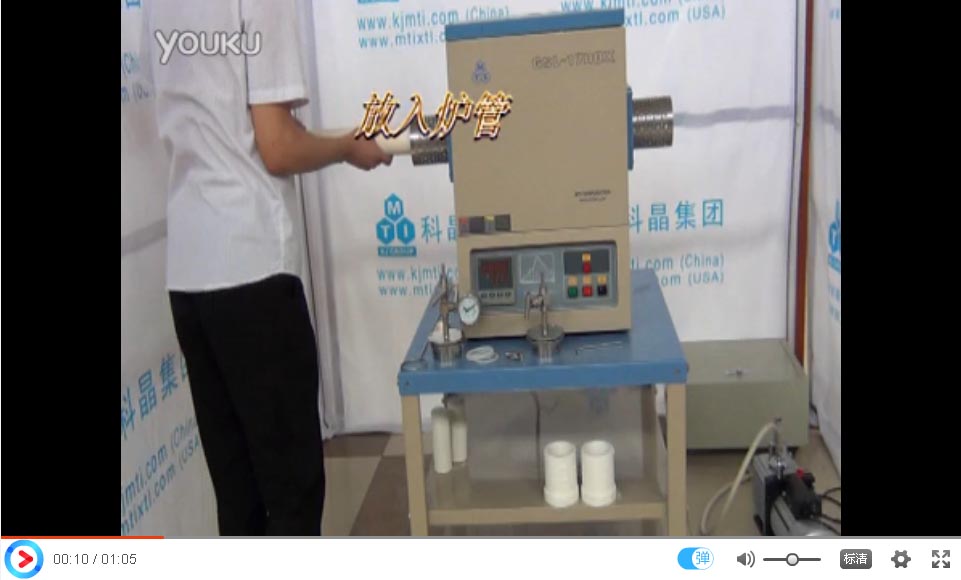

操作视频 |

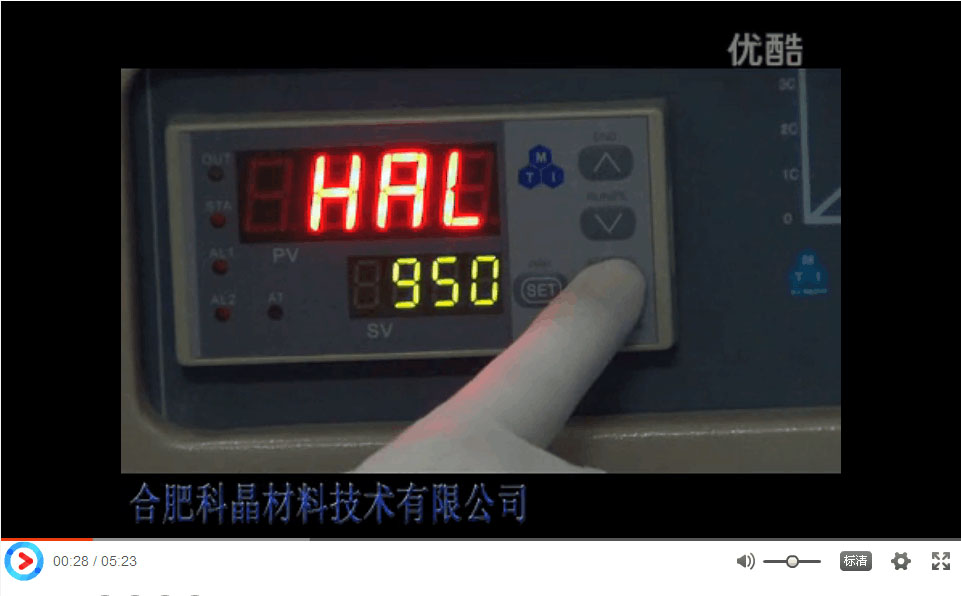

仪表操作视频 |
|
主要参数
|
·最高温度: 1750℃ (<30min)
·长期工作温度: 800-1700℃
·推荐升温速率:1400℃以下:≤10℃/min ;1400℃到1600℃:≤5℃/min ;1600℃以后:≤2℃/min
·加热区长度:290mm
·最大功率:5.2 KW
·电压:单相 AC220V 50Hz (需要30A的空气开关)
|
炉体结构
|
·采用双层壳体结构,并带有风冷系统
炉膛采用高纯多晶氧化铝纤维,最大程度的减少能量损失
·内炉膛表面涂有美国进口1750度高温氧化铝涂层可以提高反射率及设备的加热效率,同时也可以延长仪器的使用寿命
·可以选购移动炉架,方便于炉体移动
|
炉管
|
·(标配)OD: 60 mm x 800 mm L

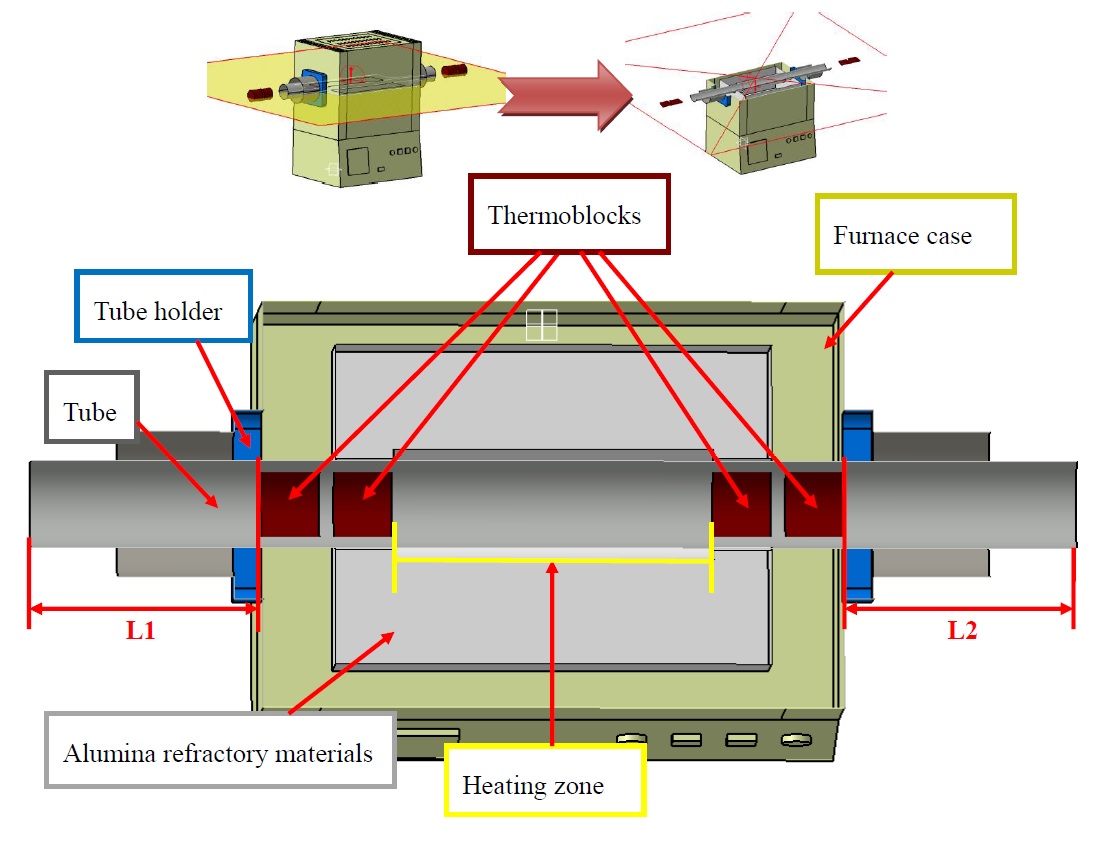

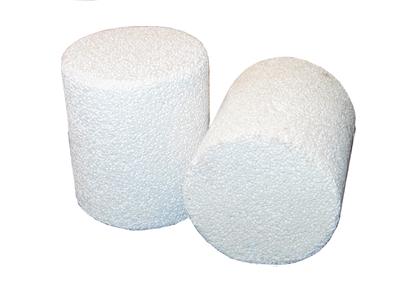

·为了保证温场均匀性和法兰的密封性,仪器使用升温前需要在炉管两端塞入氧化铝管堵,防止热量的散失
|
真空密封
|

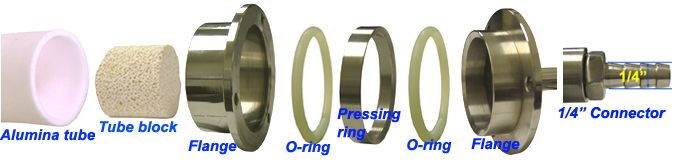

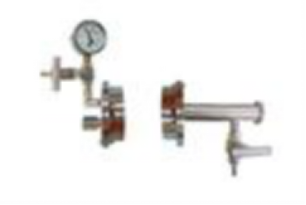

·标配有一对不锈钢真空法兰和高温硅胶密封圈

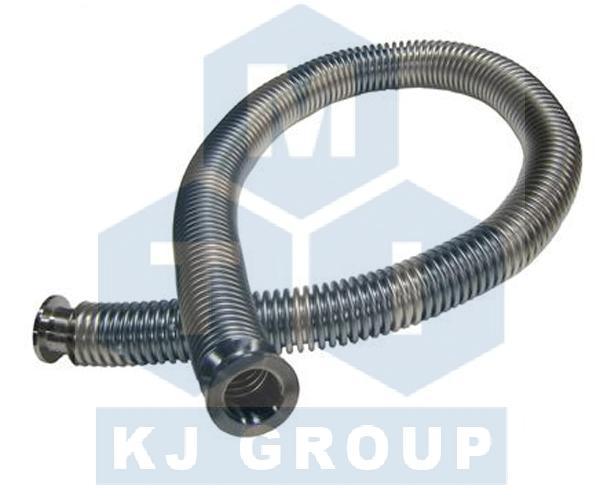

·可选:为了更快的获得较高的真空度,建议使用KF25不锈钢法兰(如下图)、不锈钢波纹管和数字式真空显示计
|
法兰接口
|

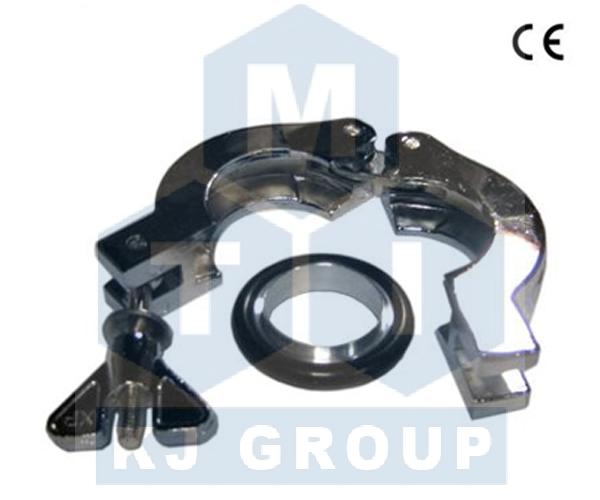

·为了得到较好的真空状态出气端法兰上可以选择KF25的转接头与波纹管相连接
·多种接头可选,具体请询问我公司销售部
|
真空度
|
·采用双旋片式机械泵真空度可以达到10-3 torr
·如您想获得更高的真空度(<10-5 torr or better) 可选国产或进口高真空机组
|
可选
|
·本公司进口的防腐型数字式真空显示计,其测量范围为3.8x105 至 1125 Torr. 不需因测量气体种类不同而需要系数转换
|
温控系统
|
·包含一款YD518P型温度控制器
·PID自动控温系统
·智能化30段可编程控制
·控温精度:±1℃
·默认DB9 PC通信连接端口
·通过MET认证
·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。
|
加热元件
|
·Kathal超级1800级加热元件,瑞典制造
|
外形尺寸
|
·1350 L×520 W×780 H mm
|
净重
|
·150 Kg
|
国家专利
|
专利名称:一种新型高温烧结管式炉
专利编号:ZL-2011-2-0077178 .8
尊重创新,鄙视抄袭,侵权必究.
|
认证
|
所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
质保期
|
一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
应用注意事项
|
·炉管内气压不可高于0.02MPa
·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

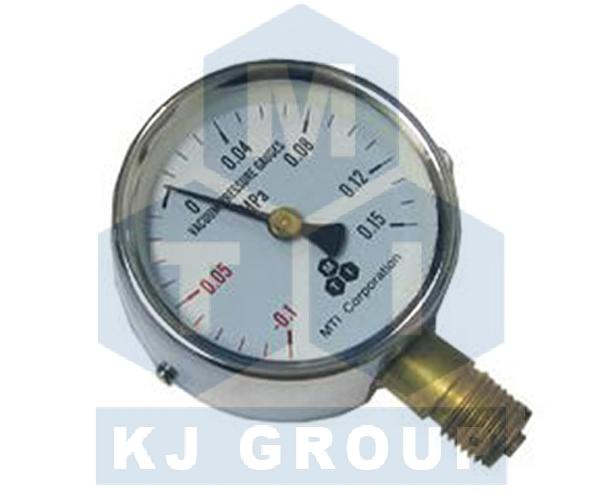

·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)
·气体的流量应限制在<200 SCCM(或200ml / min)
|
