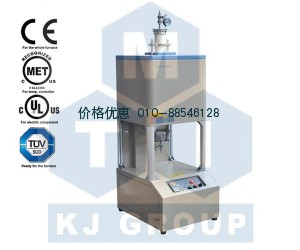

合肥科晶1700℃立式炉GSL-1700X-VT

名称

1700℃立式炉-GSL-1700X-VT

炉体结构

l采用双层壳体结构并带有风冷系统，使得壳体表面温度小于60℃

l采用高纯氧化铝作为炉膛材料，炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和炉膛使用寿命

基本参数

温度：长期800-1600℃ （1700℃＜1h） 电源：AC208-240，50Hz  最大功率：5KW

建议升温速率：1400℃以下10℃/min ；1400℃到1600℃ 5℃/min ；1600℃以上2℃/min

炉管尺寸

l设备标配刚玉管尺寸OD: 60 mm  x ID: 50mm  x L800 mm

l同时有OD: 80 mm  x ID: 70mm  x L800 mm尺寸刚玉管可选。

l注意：因刚玉管本身的物理性质及制作工艺，越粗的刚玉管越容易断裂。所以我们推荐您使用标配的刚玉管。具体情况请于我销售部沟通。

加热区

加热区长度：130mm

加热元件

4根1800级U型硅钼棒

温控系统

l包含一款YD518P型温度控制器

lPID自动控温系统

l智能化30段可编程控制

l控温精度：±1℃

l默认DB9 PC通信连接端口

l通过MET认证

l可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。

密封法兰

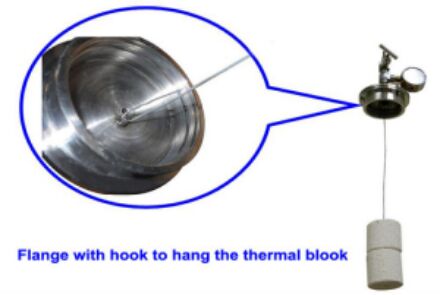

1.上端法兰上焊有一吊环，以方便用高温丝将样品吊在炉管中进行烧结

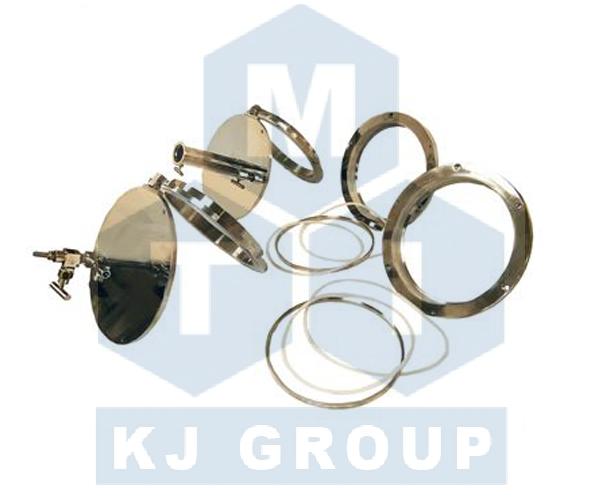

2.可选：本公司生产的带铰链式法兰和进口的防腐型数字式真空计

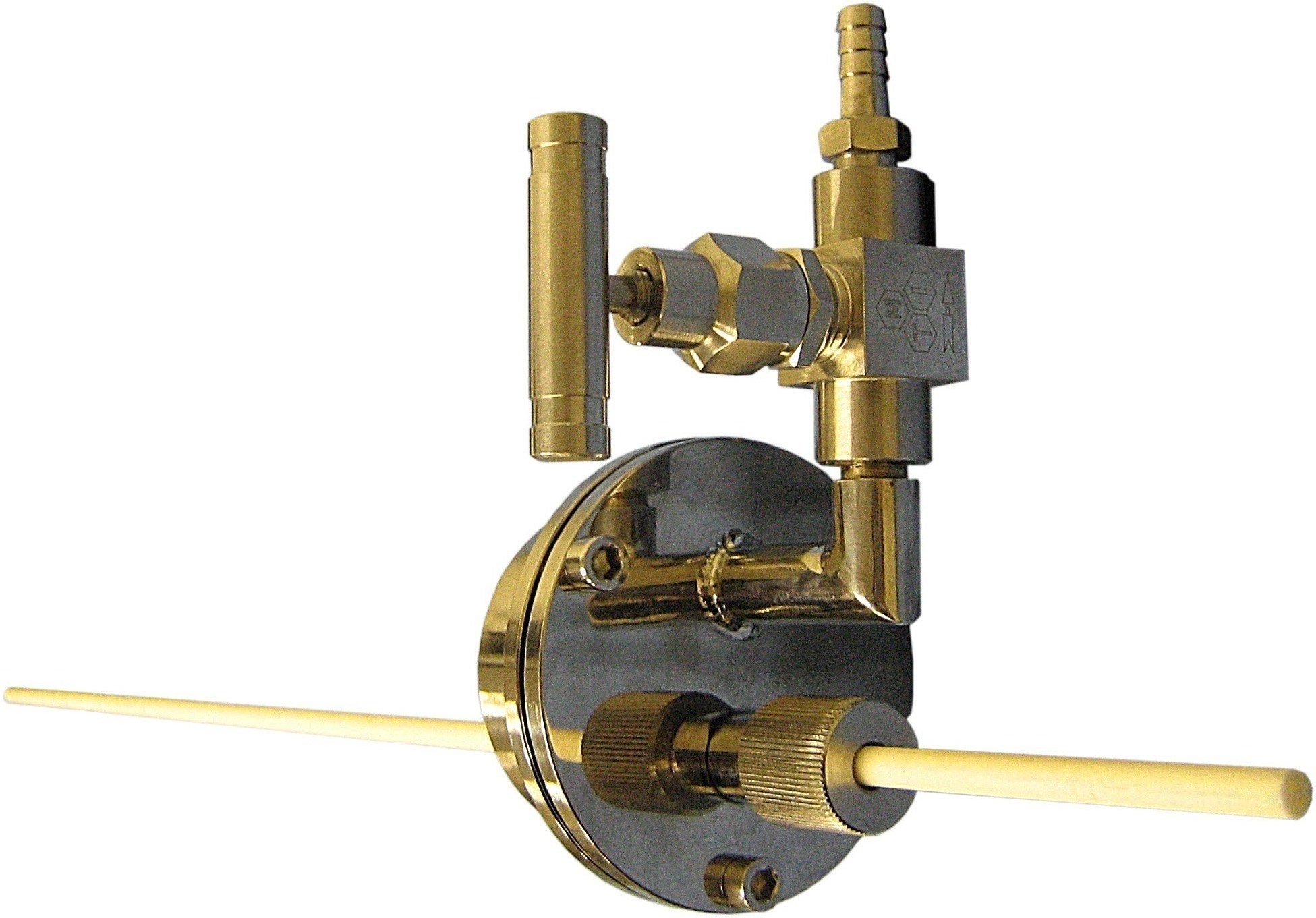

3.可选用铠装法兰将热电偶伸到样品表面，测量其温度

4.多种法兰接头可选，具体请咨询销售部

外形尺寸

550（L）×700（W）×1750（H）mm

净重

约150Kg

国家专利

专利名称：一种新型高温烧结管式炉

专利编号：ZL-2011-2-0077178.8

尊重创新、鄙视抄袭、侵权必究

质保期

一年保修，终身技术支持。

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

真空系统

l多种真空泵可选

注意：为了降低断管的概率，不建议抽真空状态下加热，建议改为气氛保护的方式进行实验。

质量认证

• 所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

使用注意事项

l注意：为了降低断管的概率，不建议在真空状态下加热，建议改为气氛保护的方式进行实验

lMoSi2加热元件不得长时间在在低温下(400℃-700℃)之间使用,否则将可能损坏加热元件

 l炉管内气压不可高于0.02MPa

l由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

l进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热炉管的冲击

l对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）

l不要在刚玉管中使用石墨坩埚或石英坩埚

l样品是通过耐高温丝固定悬挂在法兰底部的悬挂钩上。（备注：我公司随设备标配的丝的最高使用温度为1200度，如果客户的使用温度为1200度以上，可以选购我公司专门的耐高温丝，详询我公司销售）
