合肥科晶1500℃单温区开启式管式炉OTF-1500X

名称

1500℃单温区开启式管式炉-OTF-1500X

主要参数

·最高温度: 1500℃ (< 30min)

·工作温度: 1400℃

·推荐升温速率：1400℃以下≤10℃/min ；1400℃以上≤5℃/min

·加热区长度：390mm

·最大功率：6 KW

·电压：AC220V 50Hz ( 需50 A空气开关 )

炉体结构

·采用双层壳体结构，并带有风冷系统

·炉膛采用高纯多晶氧化铝纤维，最大程度的减少能量损失

·内炉膛表面涂有美国进口1750度高温氧化铝涂层可以提高反射率及设备的加热效率，同时也可以延长仪器的使用寿命

炉管

·炉管材质：刚玉管

·炉管尺寸：（标配）60 O.D x 50 I.D x 1000mm L

·炉管尺寸：（选配）80 O.D x 70 I.D x 1000mm L

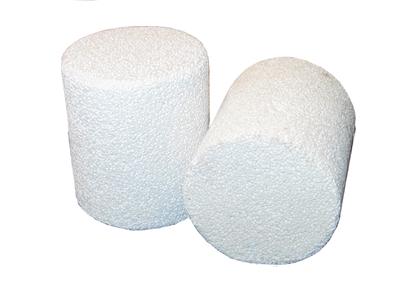

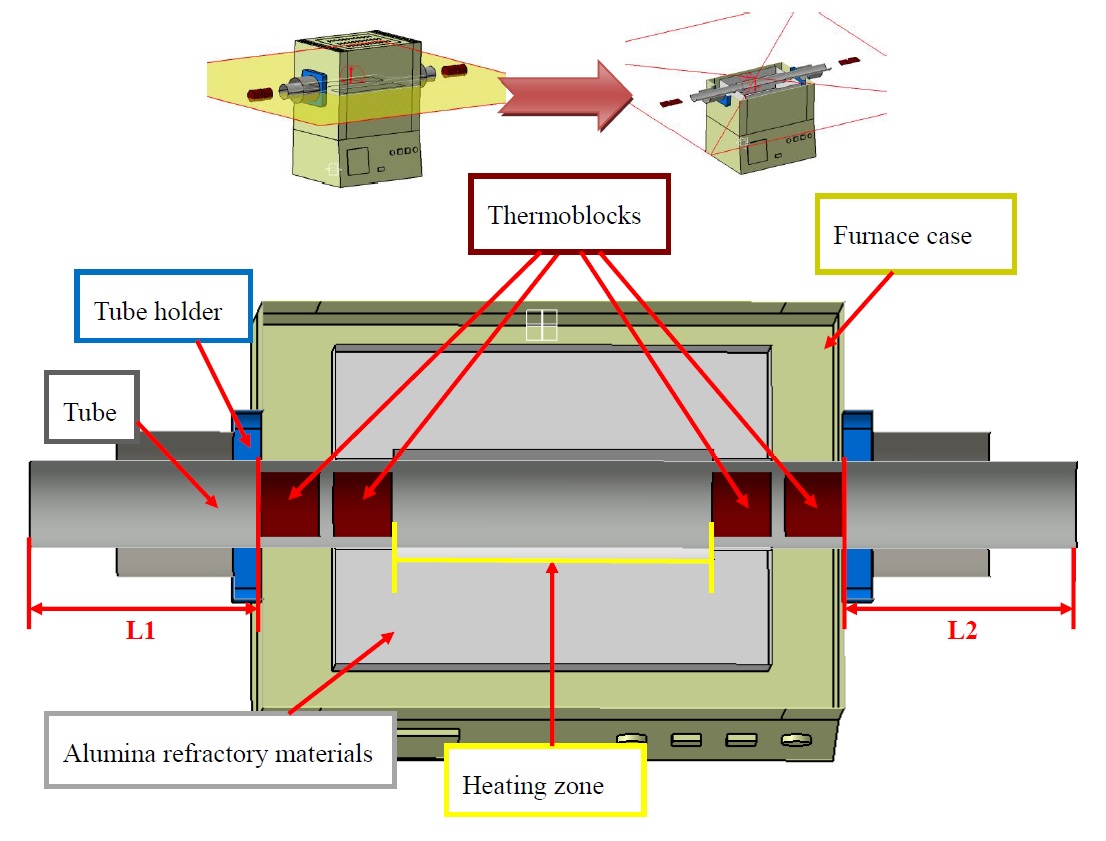

·为了防止热量以热辐射的形式损失，仪器配有氧化铝管堵(在加热前必须把管堵放入炉管内）

真空密封

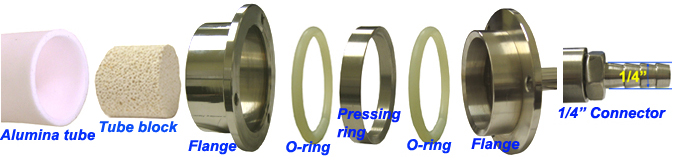

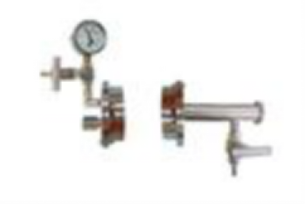

·包含一对不锈钢真空法兰（上面已安装了机械压力表和不锈钢截止阀）

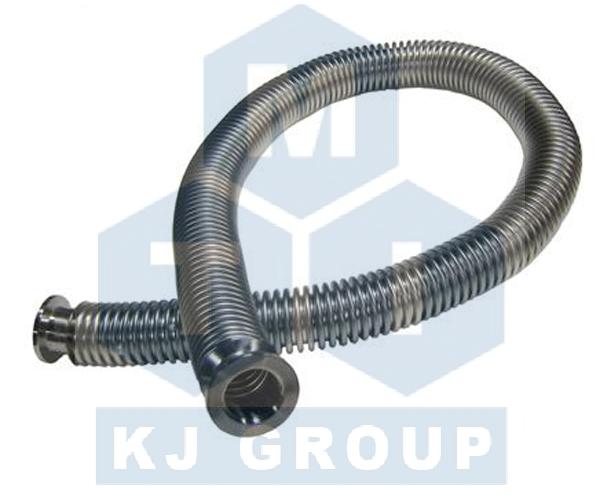

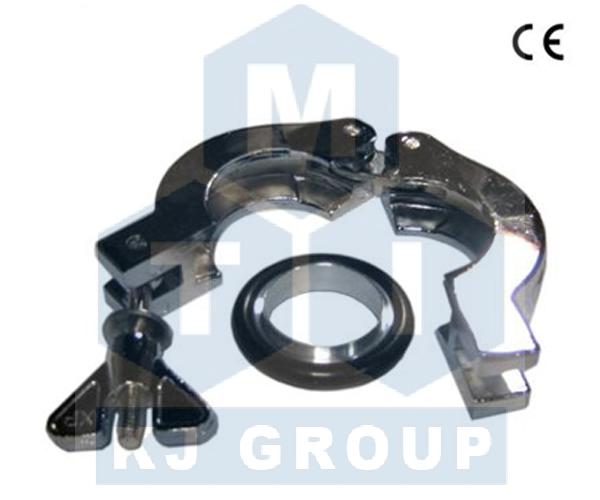

·可选：为了更快的获得较高的真空度，建议使用KF25不锈钢法兰（如下图）、不锈钢波纹管和数字式真空显示计

真空度

·机械真空泵：10-2 torr

·分子泵：10-5 torr

可选

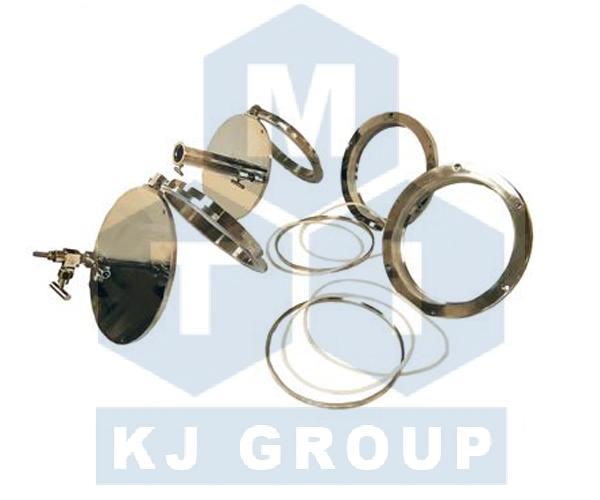

·可选法兰：本公司生产的带铰链式法兰

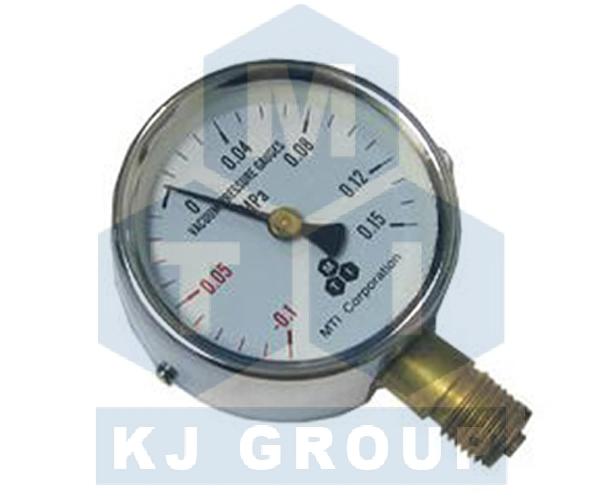

·标准的机械真空表在-0.1至0.15Mpa的压力范围内测量

·本公司进口的防腐型数字式真空显示计，其测量范围为3.8x105 至 1125 Torr. 不需因测量气体种类不同而需要系数转换

温控系统

·包含一款YD518P型温度控制器

·PID自动控温系统

·智能化30段可编程控制

·内置过热保护和热电偶故障报警

·控温精度：±1℃

·默认DB9 PC通信连接端口

·通过MET认证

可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。

加热元件

·16根1500ºC级硅碳棒 （ 直径14mm . x 热端长度150 x  长350mm ）

·S型热电偶

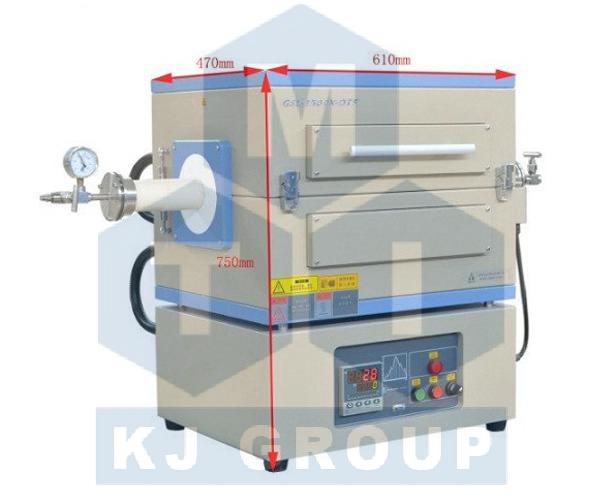

外形尺寸

1350×700×750mm

净重

110 Kg

认证

所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

 质保期

一年保修，终身技术支持。

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

注意事项

·炉管内气压不可高于0.02MPa

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）

·气体的流量应限制在<200 SCCM（或200ml / min）
