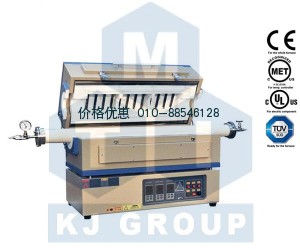

合肥科晶1500℃三温区开启式管式炉OTF-1500X-III

名称

1500℃三温区管式炉

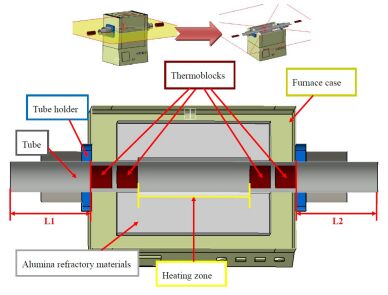

炉体结构

·采用双层壳体结构，并带有风冷系统，使表面温度低于70℃

·炉膛的保温材料采用高纯氧化铝纤维

·可选配30毫米石英窗的真空法兰，方便观察样品

·设有开门断电功能,提高实验安全性

基本参数

热偶：S型热偶    建议升温速率：≤5℃/min

温度：1400℃ （1500℃＜1h）  电源：AC220，50Hz   最大功率:9KW

加热区长度：600mm (三温区：200mm+200mm+200mm)

炉管尺寸

·材料：刚玉管

·φ60  x  1200mm L

加热元件

24 根1500ºC级硅碳棒（φ14mmx 150mm加热长度 x 413mm长）

温控系统

·包含一款YD518P型温度控制器

·PID自动控温系统

·智能化30段可编程控制

·控温精度：±1℃

·三个温区分别有三个独立的温控系统控制

·默认DB9 PC通信连接端口

·通过MET认证

·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据

外形尺寸

1650mm L x 700mm W x 750 mm H

净重

约110Kg

 质保期

一年保修，终身技术支持。
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

真空系统

·通过机械泵可达到50mTorr

·通过分子泵泵可达到10E-5 Torr

·可选购一个冷真空阱，以避免真空泵造成污染

质量认证

使用注意事项

·炉管内气压不可高于0.02MPa

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击

·石英管的长时间使用温度＜1100℃

·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）
