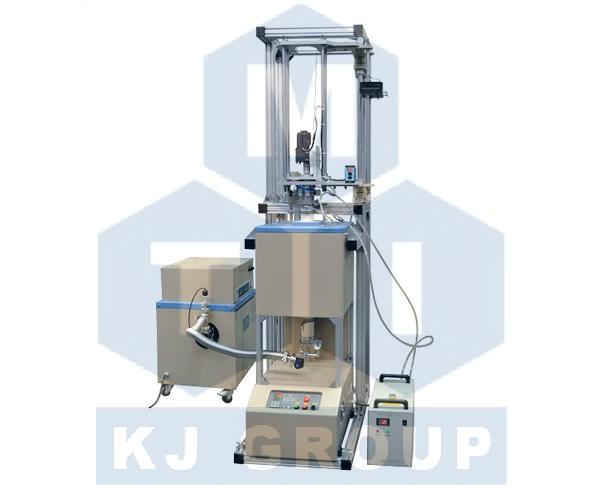

合肥科晶1500℃高温立式管式炉OTF-1500X-80VTHV

名称

炉体结构

l采用双层壳体结构并带有风冷系统，使得壳体表面温度小于65℃

l采用高纯氧化铝作为炉膛材料，炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和炉膛使用寿命

l垂直可拆卸设计，便于安装

l配备水冷法兰

l管内坩埚通过直流电机驱动，可在真空或气氛保护环境下进行旋转烧结

l法兰开启状态下，坩埚可手动升降，使得放样和取样更加简单

基本参数

温度：长期1400℃ （1500℃＜30min） 电源：AC208-240，50Hz  最大功率：5.5KW

建议升温速率：1400℃以下≤10℃/min  1400℃以上≤5℃/min

炉管尺寸

l设备标配一根高纯刚玉管

l尺寸：OD:80 mm x ID 70:mm x L: 850 mm

加热区

加热区长度：440mm

恒温区长度：150mm

加热元件

1500°C级碳化硅

温控系统

l包含一款YD518P型温度控制器

lPID自动控温系统

l智能化30段可编程控制

l控温精度：±1℃

l默认DB9 PC通信连接端口

l通过MET认证

l可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。

外形尺寸

1020L × 700 W × 2800 H ( mm )

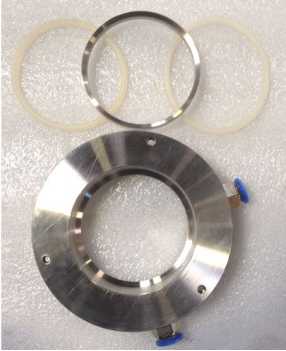

水冷法兰

l顶部和底部法兰都有水冷套（见左图），水冷却可以良好保持O形圈密封和法兰在高温情况下工作

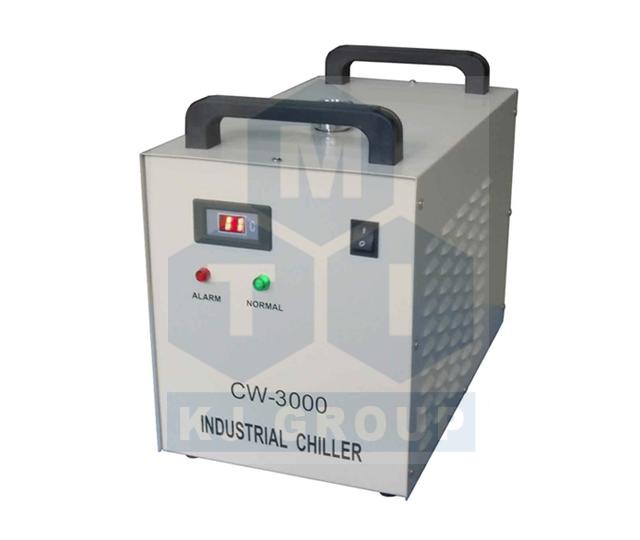

l您可以选购一台水冷机用于冷却

净重

 约100kg

 质保期

一年保修，终身技术支持。
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

真空系统

l机械泵10-3 torr

l分子泵10-5 torr

l我公司有多种真空泵可选，具体可致电我公司销售

质量认证

• 所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

使用注意事项

l炉管内气压不可高于0.02MPa

l由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

l进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热炉管的冲击

l对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）

l不要在刚玉管中使用石墨坩埚或石英坩埚

l样品是通过耐高温丝固定悬挂在法兰底部的悬挂钩上。（备注：我公司随设备标配的丝的最高使用温度为1200度，如果客户的使用温度为1200度以上，可以选购我公司专门的耐高温丝，详询我公司销售）
