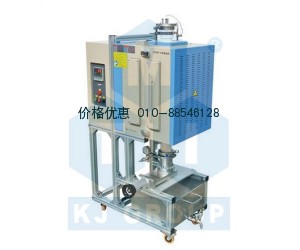

合肥科晶1500℃电磁挂样立式淬火炉OTF-1500X-80VTQ

名称

1500℃电磁挂样立式淬火炉OTF-1500X-80VTQ

炉体结构

l采用双层壳体结构并带有风冷系统，使得壳体表面温度小于60℃

l炉体设计为开启式，以方便与更换炉管

l采用高纯氧化铝作为炉膛材料，炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和炉膛使用寿命

l液体容器通过闸阀和炉管相连，使得样品坠入液体容器，没有污染,左侧为具体图片

l带水冷的电磁快接法兰和电动挡板阀方便操作

基本参数

温度：长期1400℃ （最高1700℃＜30min） 电源：AC208-240，50Hz  最大功率：6KW

 建议升温速率：1400℃以下10℃/min ；1400℃到1600℃  5℃/min

炉管尺寸

l设备标配刚玉管尺寸：OD:Φ80*1000 mm

加热区

加热区长度：440mm

加热元件

1500℃硅碳棒

温控系统

l包含一款YD518P型温度控制器

lPID自动控温系统

l智能化30段可编程控制

l控温精度：±1℃

l默认DB9 PC通信连接端口

l通过MET认证

l可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。

真空密封法兰和淬火容器

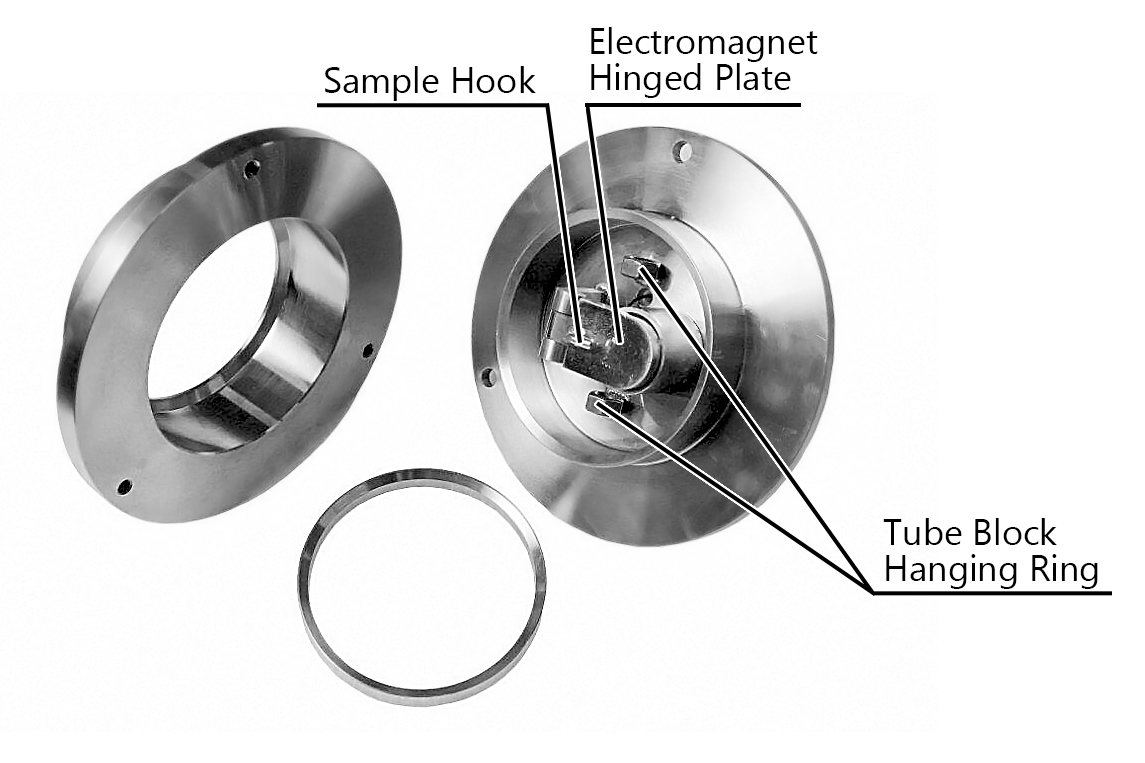

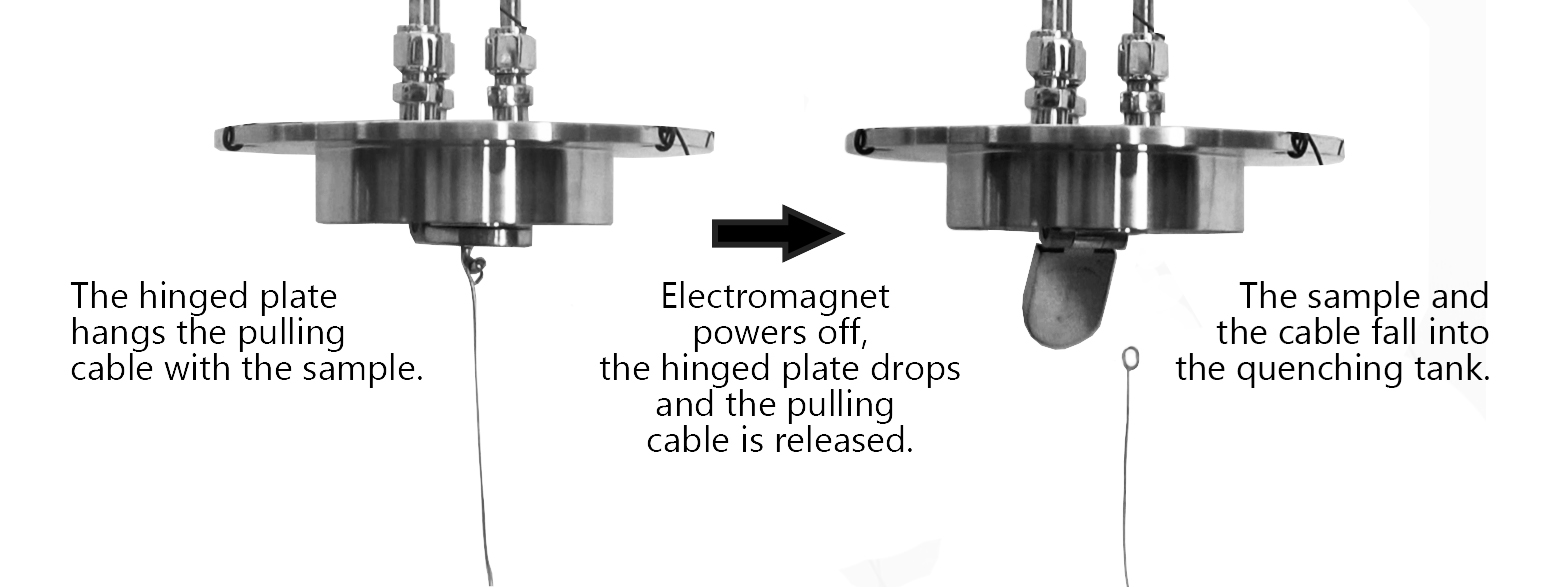

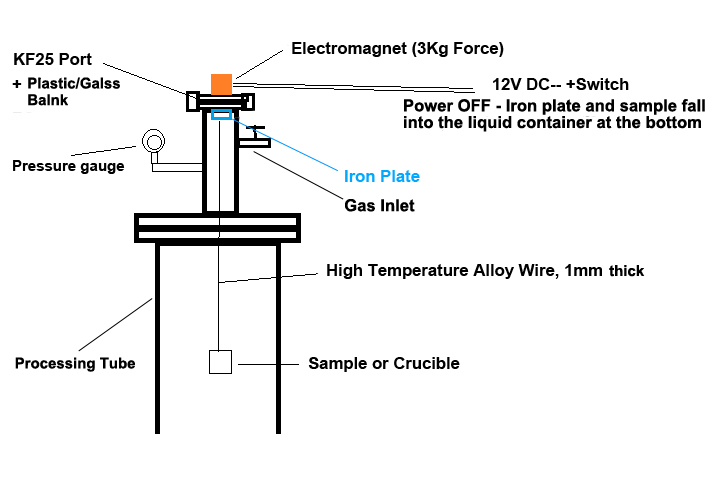

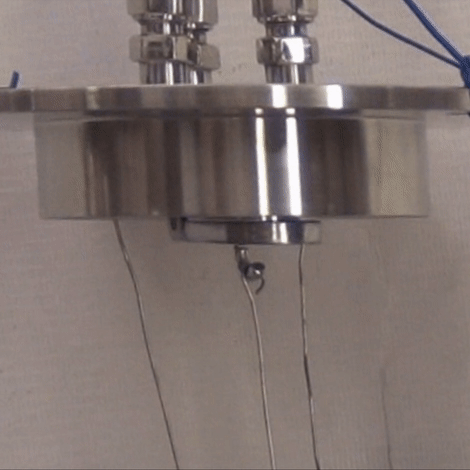

l顶部法兰安装有一个最大可以承受500g的电磁铁样品吊挂装置，点击电磁吊挂装置的控制按钮即可释放样品到淬火盒中，样品与悬挂丝一同掉入淬火盒；（图一、二）

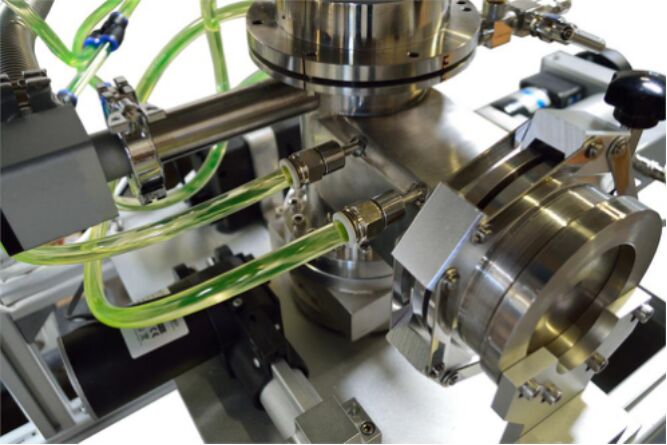

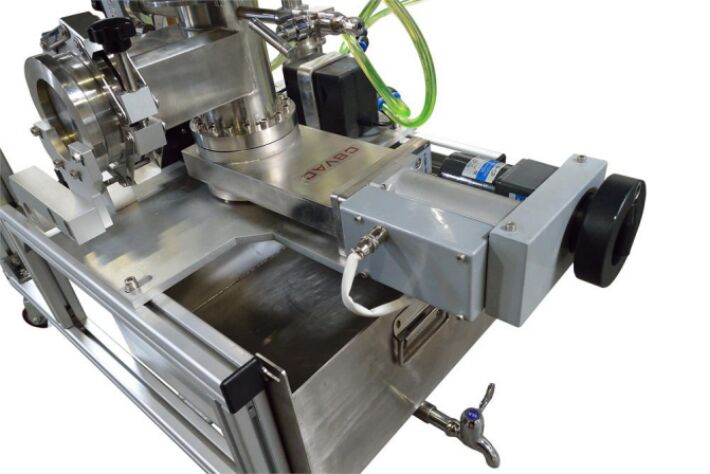

l底部法兰与一个4英寸的插板阀(手动操作)相连接，CF-100接口；（图三、四）

l在释放样品之前必须冲入保护气氛至常压并且打开炉管底部的电动插板阀

l插板阀下端有一个不锈钢淬火盒，尺寸为：400 x400 x 200 H ( mm )

图一	图二	图三	图四

l样品电动淬火法兰和传统淬火方式（剪断悬挂丝）相比较，电动操作更简单且不消耗淬火悬挂丝。

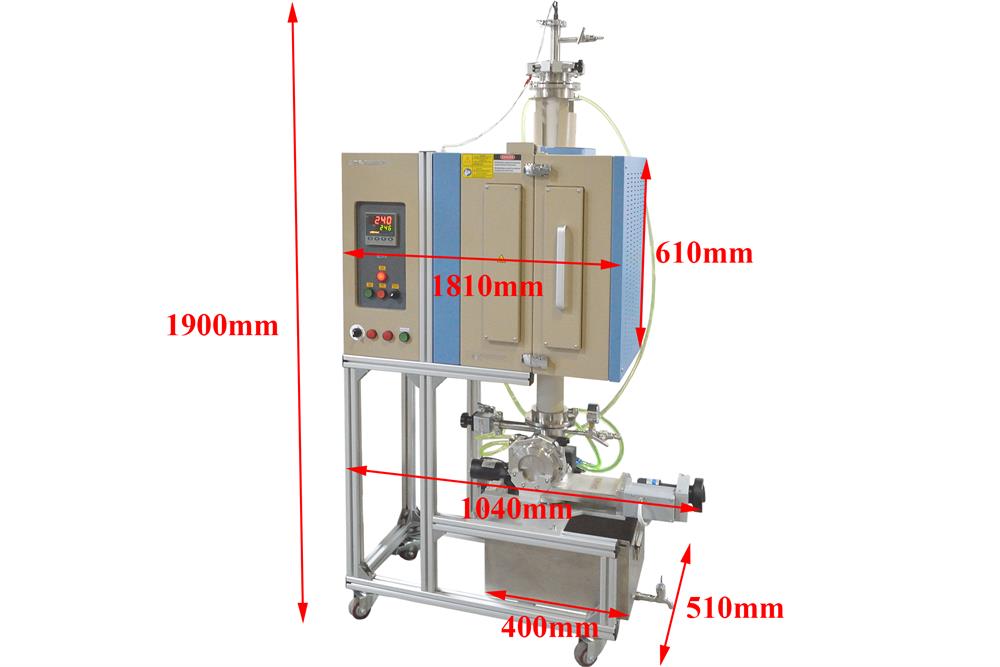

外形尺寸

800L×600W×2000H mm

水冷法兰

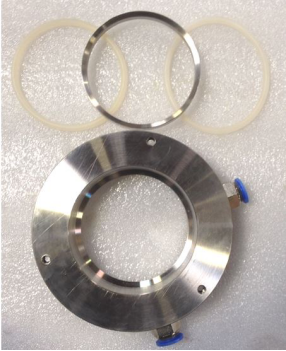

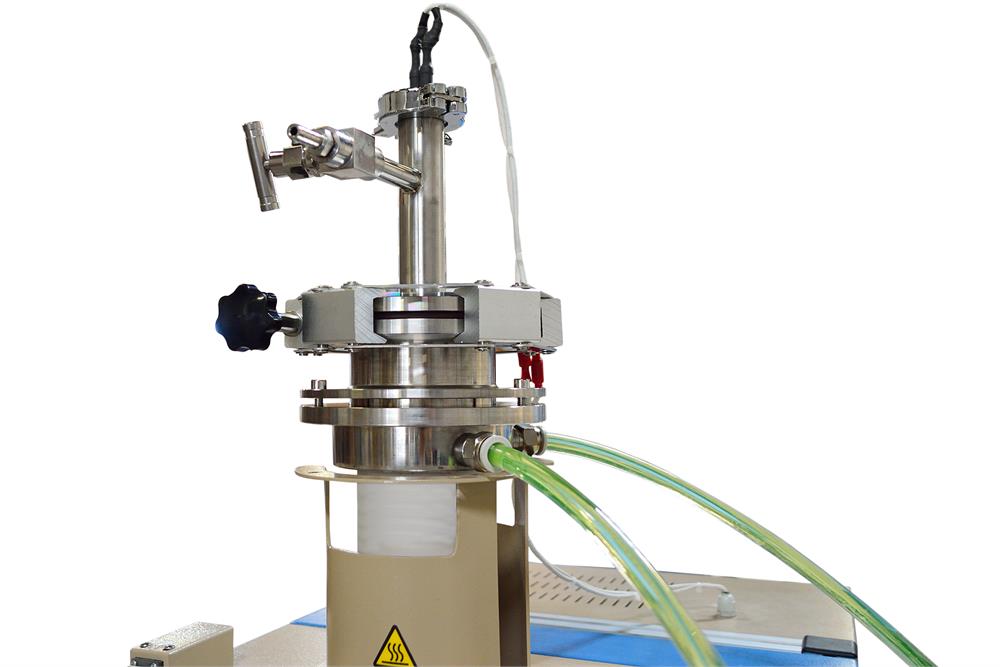

l顶部和底部法兰都有水冷套（见左图），水冷却可以良好保持O形圈密封和法兰在高温情况下工作

l顶部淬火法兰改为快接水冷法兰

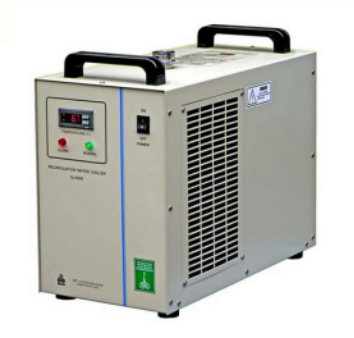

l点击下图查看水冷机和法兰

净重

约190Kg

质保期

一年保修，终身技术支持。
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

真空系统

l0.05Torr.（取决于真空泵）

l真空泵可选

质量认证

使用注意事项

l炉管内气压不可高于0.02MPa

l由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

l当使用的炉管为刚玉管时，炉体温度高于1500℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当

l进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击

l对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）

l不要在氧化铝管中使用石墨坩埚

lMoSi2加热元件不得长时间在在低温下(400℃-700℃)之间使用,否则将可能损坏加热元件
