合肥科晶1400℃三温区管式炉GSL-1400X-III

名称

1400℃三温区管式炉--OTF-1400X-III

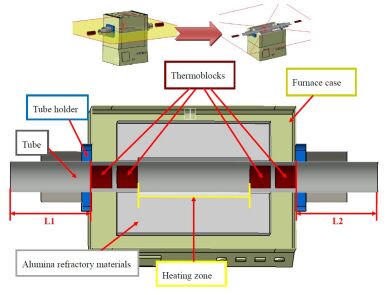

炉体结构

·采用双层壳体结构，并带有风冷系统，使表面温度低于70℃

·内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率，同时也可以延长仪器的使用寿命

基本参数

热偶：S型热偶

建议升温速率：≤10℃/min

工作温度：1300℃（1400℃<30min）

电源：三相AC380V，50Hz   最大6KW

炉管尺寸

·材料：刚玉管

·Φ60

·可选购法兰支架

可选

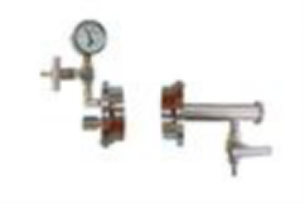

1.法兰上标配安装的是Φ8的宝塔嘴接头

2.为了获得较好的抽气速率可以配用KF25的转接头

3.为了较好地向炉管中通入气体可以配用1/4"的不锈钢卡套接头

 ·可选：您可以选购kf25真空口法兰（图二）

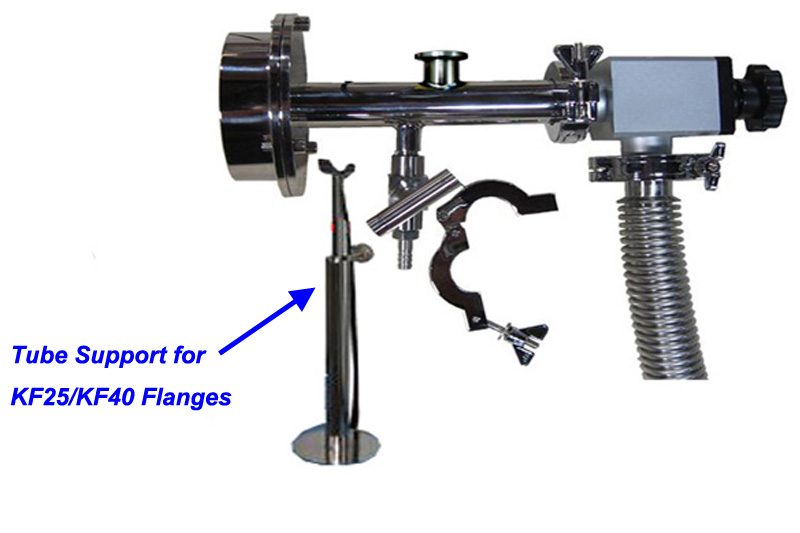

 ·可选：您可以订购法兰支架（图三）

         图一                图二               图三

提示：法兰配置多种可选具体请和销售沟通。

加热元件

 16根1500ºC级硅碳棒（φ14mmx 150mm加热长度 x 413mm长）

温控系统

·包含一款YD518P型温度控制器

·PID自动控温系统

·智能化30段可编程控制

·控温精度：±1℃

·三个温区分别有三个独立的温控系统控制

·默认DB9 PC通信连接端口

·通过MET认证

·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据

外形尺寸

1350 L x 470W x 750 H mm

净重

约150Kg

质保期

一年保修，终身技术支持。
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

真空系统

·通过机械泵可达到10E-2Torr

·通过分子泵泵可达到10E-5 Torr

·可选购一个冷真空阱，以避免真空泵造成污染

质量认证

使用注意事项

·炉管内气压不可高于0.02MPa

·不要在氧化铝管中使用石墨坩埚

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

·当炉体温度高于1500℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热刚玉管的冲击

刚玉管的长时间使用温度＜1750℃

·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）
