小型双炉体滑动管式炉TCVD--OTF-1200X-S2-50SL合肥科晶产品简介:
OTF-1200X-S2-50SL是一款小型的双炉体滑动管式炉,炉管为Φ50×1400mm的石英管,并配有不锈钢密封法兰,仪器最高温度可以达到1200℃。两个炉体可在滑轨上滑动,实现对原材料的蒸发/升华,及薄膜沉积。通过炉体的滑动可实现对样品快速加热,最大升温速率为100℃/min.同时可选择电动滑轨、质量流量计(MFC)控制的供气系统和等离子射频电源来搭建TCVD系统。
小型双炉体滑动管式炉TCVD--OTF-1200X-S2-50SL合肥科晶产品技术参数:
名称 |
1200℃小型双炉体滑动管式炉-TCVD--OTF-1200X-S2-50SL |
||||||||||||
炉体结构 |

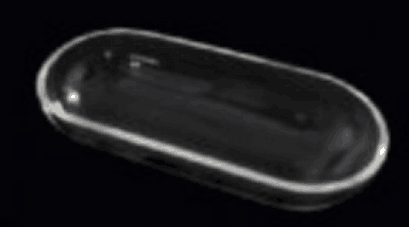

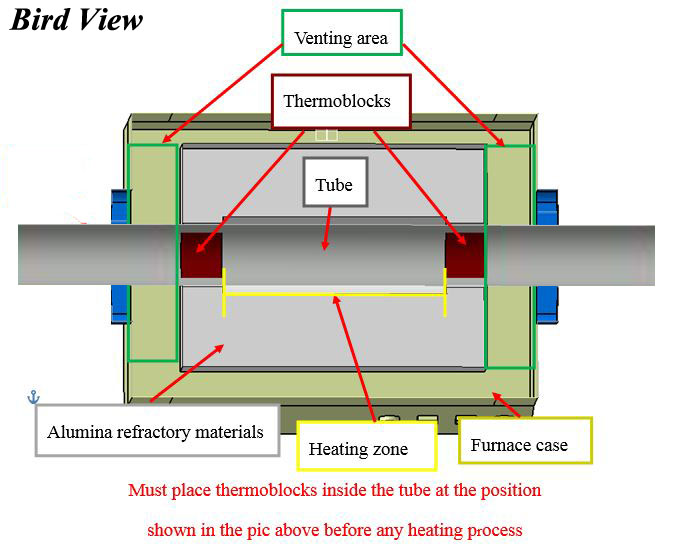

·采用双层壳体结构,并带有风冷系统,使表面温度低于70℃ ·高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命) ·可选购石英管堵及石英坩埚,可增加炉管内洁净度及真空度(图3-4) ·设有开门断电功能,提高实验安全性(图5-6) ·炉底安装一对滑轨,可用手动滑动,炉子可以滑动700mm的距离
|
||||||||||||
基本参数 |
热偶:K型热偶 炉建议升温速率:≤10℃/min 温度:1100℃ (1200℃<1h) 电源:AC220,50Hz 最大3KW
|
||||||||||||
高纯石英管尺寸 |
·尺寸:50 O.D x 44 I.D x 1500 L (mm) |
||||||||||||
加热元件 |
掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命) |
||||||||||||
加热区 |
每个加热炉加热区长度:200mm |
||||||||||||
密封法兰 |

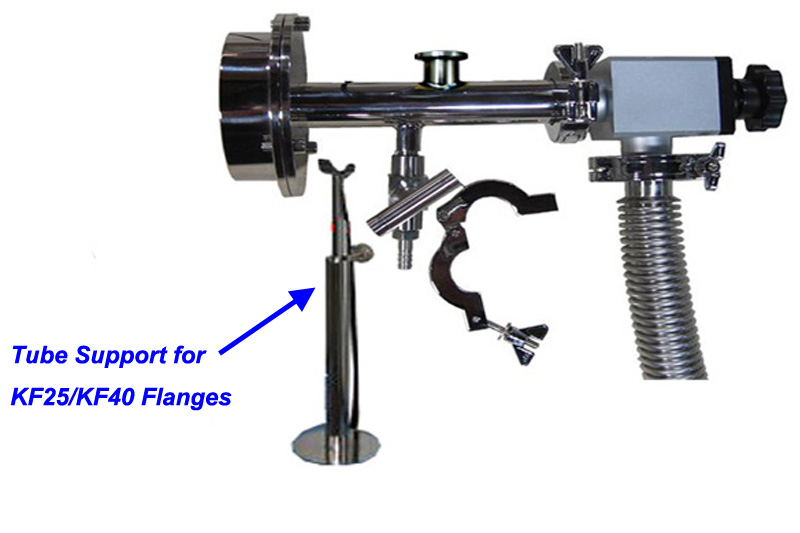

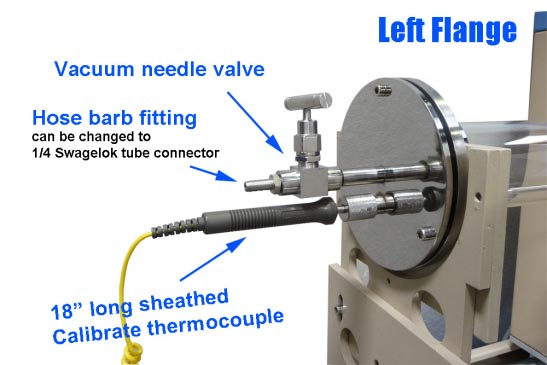

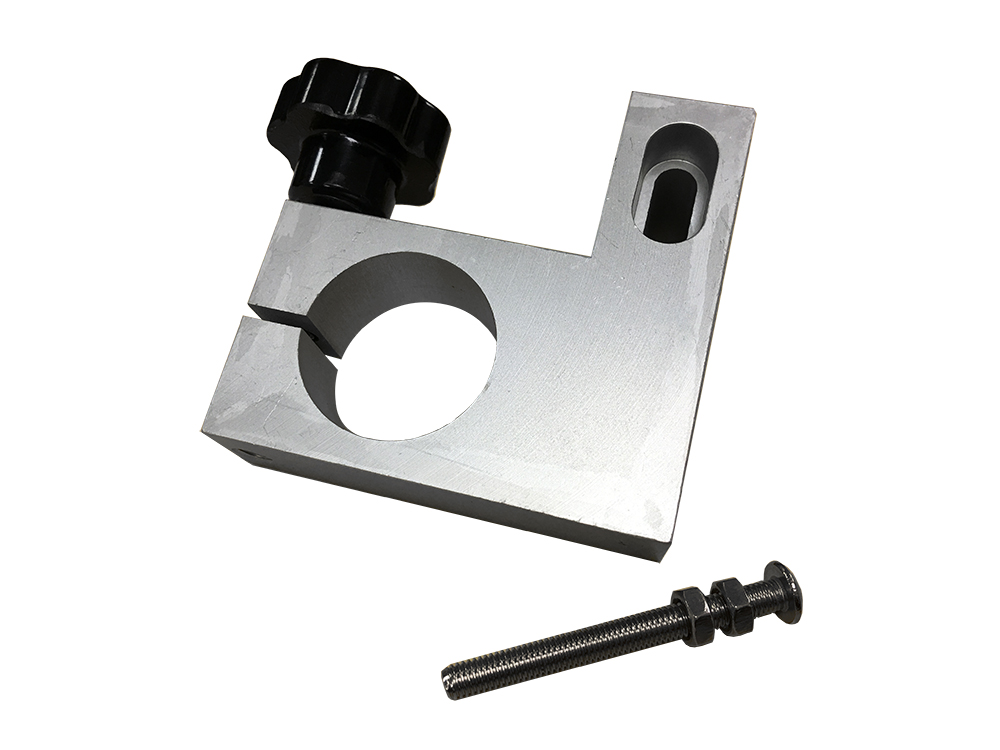

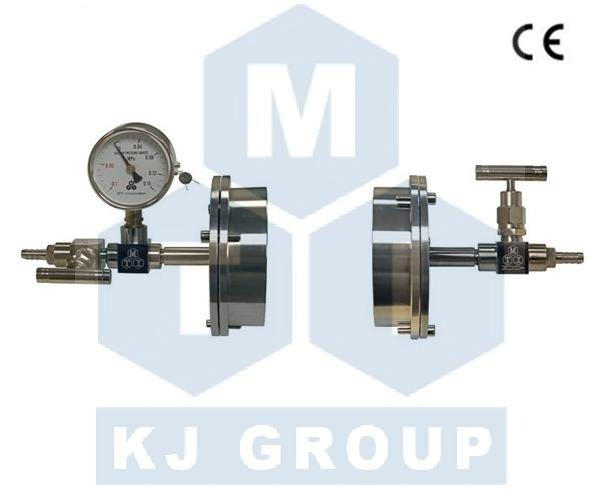

·一对SS 304真空法兰与双高温硅O形环包括在内 ·两个针阀已分别安装在两个法兰上(图一) ·一个真空压力表安装在一侧法兰(图一) ·可选:您可以选购kf25真空口法兰(图二) ·您可以订购法兰支架(图三)
|
||||||||||||
温控系统 |
·包含一款808P型温度控制器 ·PID自动控温系统 ·智能化30段可编程控制 ·控温精度:±1℃ ·默认DB9 PC通信连接端口 ·通过MET认证 可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。
|
||||||||||||
可选 |

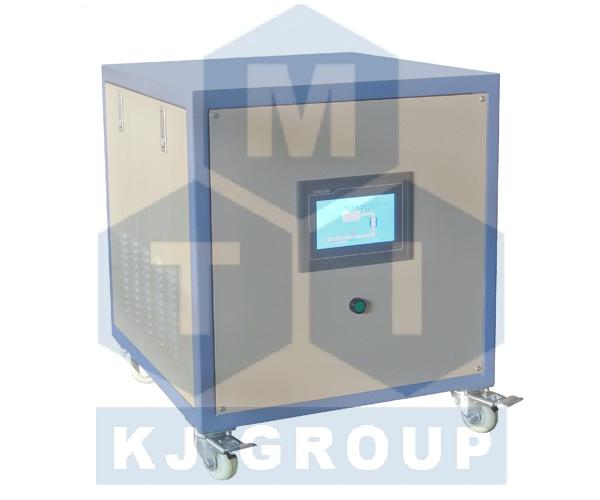

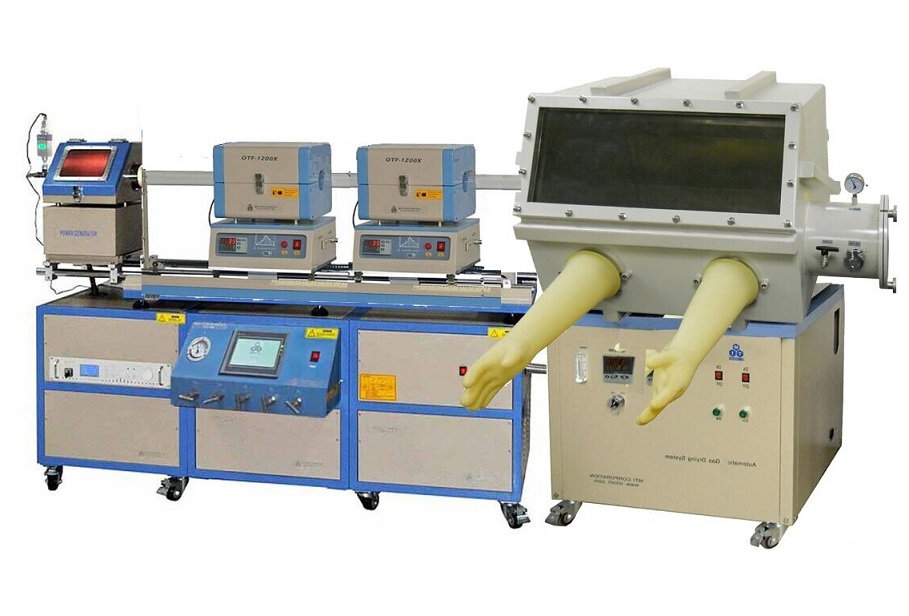

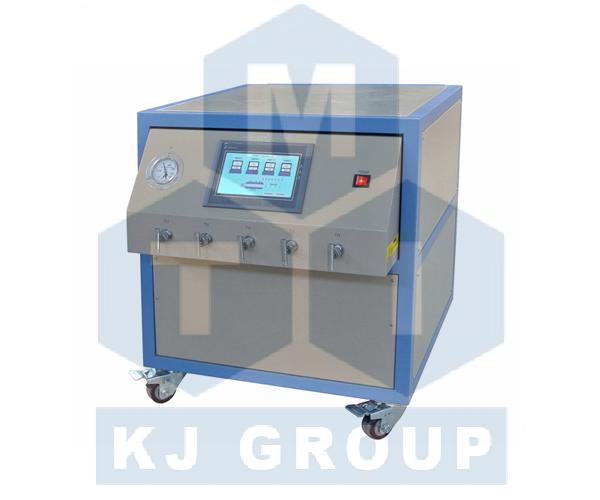

·可选购电动滑轨(图一) ·可选购1-9通道混气系统(图二) ·100W-500W的射频等离子源,与管式炉配合可搭建起等离子增强的加热CVD系统(图三)
|
||||||||||||
温度校准(可选)
|

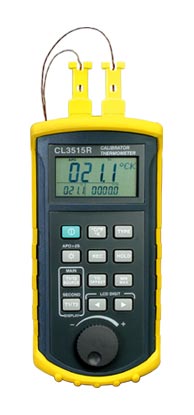

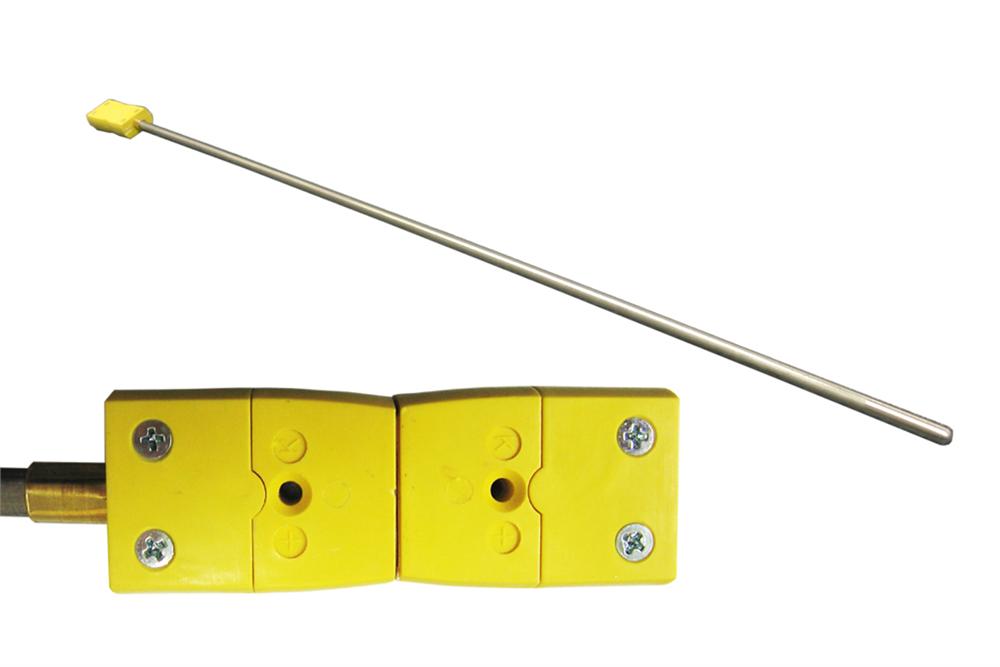

·定期对管式炉进行温度校准,可保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包,辅助您完成这项工作,完整的校准套件包括: ·48”L(1/4”OD)K型热电偶校准 ·一Omega温度校准器 ·热电偶补偿线 你可以考虑分子泵,真空度可达10-5Torr
|
||||||||||||
滑轨 |
·镀铬钢制成的双滑轨 ·滑轨长度:1600mm ·滑轨中包含两个个固定装置,用于固定炉子的位置 |
||||||||||||
真空系统(可选) |
·用机械泵真空度达 50 mtorr ·用分子泵真空度可达 10E-4 torr
|
||||||||||||
尺寸 |

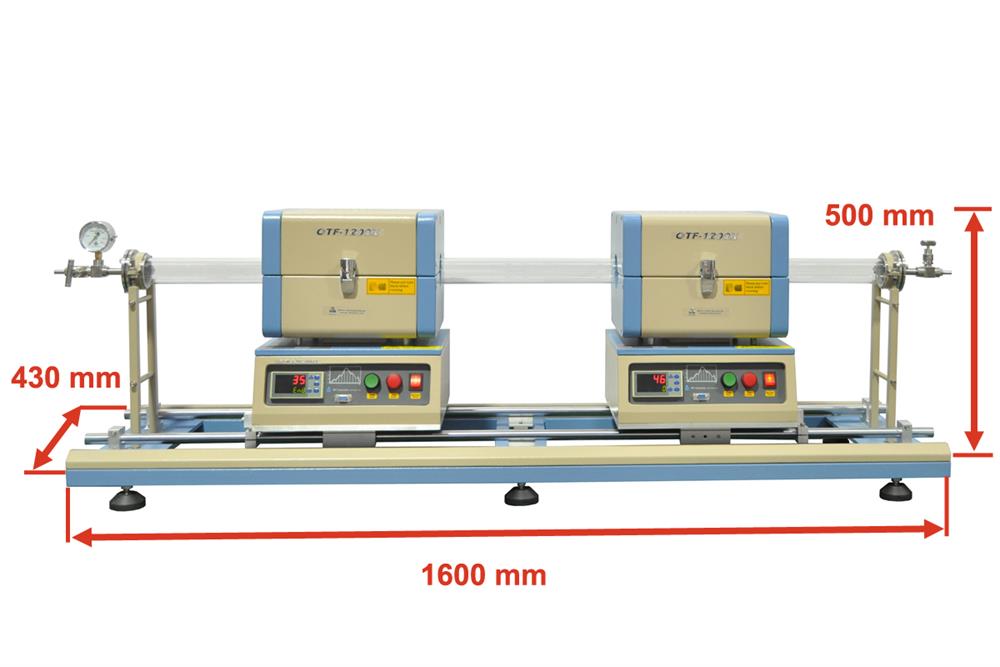

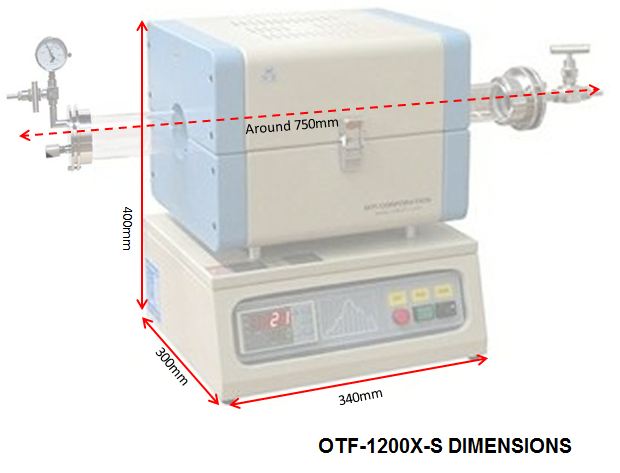

炉体:340mm L x 330mm W x 400mm H 整体:1600mm L x 430mm W x 500mm H
|
||||||||||||
净重 |
80Kg |
||||||||||||
保修期 |
一年保修,终身技术支持。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
||||||||||||
认证 |
所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
||||||||||||
使用注意事项 |
·炉管内气压不可高于0.02MPa ·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 ·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当 ·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击 ·石英管的长时间使用温度<1100℃ ·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等) ·提示:最大的加热和冷却速度是通过将炉管的一侧预热到目标温度,然后将炉子滑到另一侧来实现的。 您可以选择将样品放置在预热区域。
|
