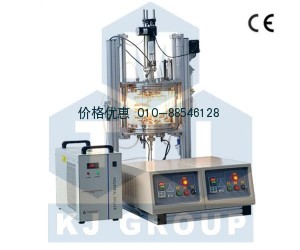

5英寸近距离蒸发镀膜炉(CSS)OTF-1200X-RTP-II-5合肥科晶产品简介:
OTF-1200X-RTP-II-5是一款快速热处理炉,其炉腔体是一直径为11英寸的石英管。此款设备专门实际针对于热蒸发或CSS(Close Spaced Sublimation)镀膜实验,其镀膜面积可达到5"x5"。此款高温炉的加热元件是两组红外灯管(分别位于顶部和底部),最大升温速率为20ºC/s 。采用PID方式进行温度调节,可设置30段升降温程序。仪器面板上安装有RS485接口,可配用控制软件将升温程序和温度曲线都导入到电脑中。对于探索新一代的薄膜太阳能电池,如CdTe、硫化物和钙钛矿结构太阳能电池,这是一款理想的实验工具。
5英寸近距离蒸发镀膜炉(CSS)OTF-1200X-RTP-II-5合肥科晶产品技术参数:
名称
|
5英寸近距离蒸发镀膜炉(CSS)OTF-1200X-RTP-II-5
|
视频
|
|

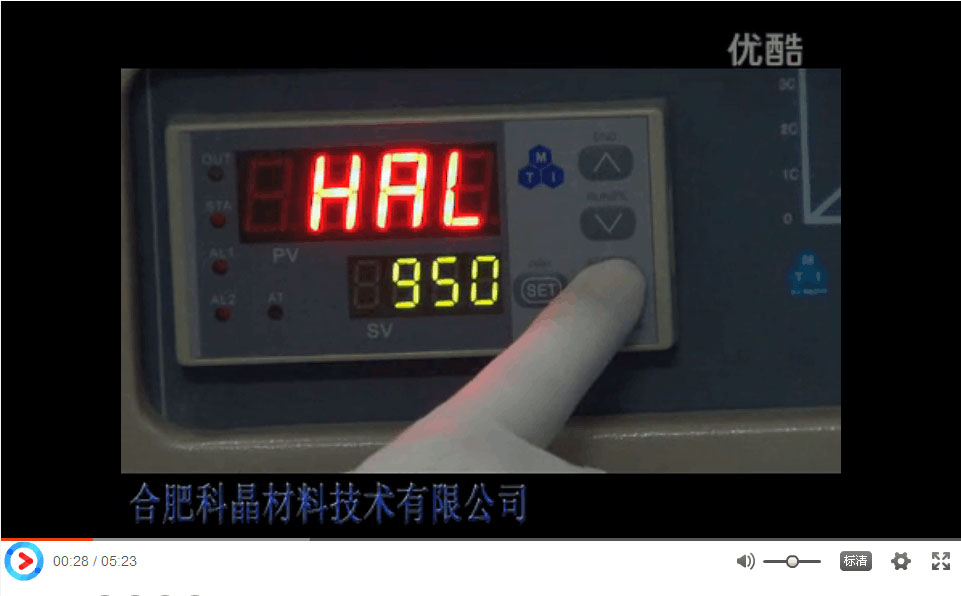

仪表操作视频 |
|
结构
|
·采用两个温度控制器,分别控制顶部和底部两组加热元件。安装有浮子流量计,可向真空腔体中通入气体

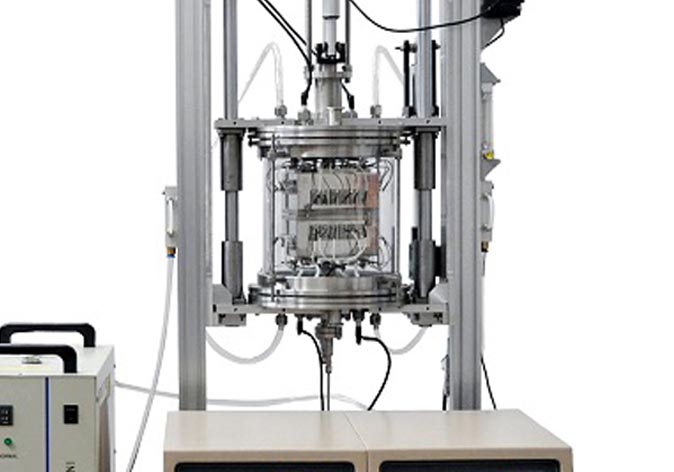

·真空腔体为一高纯的石英管,其尺寸为:11" OD/10.8" ID×9" H mm
|
基本参数
|
工作温度:最高800℃ 推荐加热速率:≦10℃/s(每个温区单独加热)
功率:20KW 电压:AC220V 50Hz 单相(需要20A空气开关)
|
真空法兰
|
·真空法兰为316不锈钢制作
·顶部法兰上有一KF25接口,可以与真空泵相连接,另外安装有两个1/4" 软管接头的出气口
·底部法兰上有一KF25接口,可以与真空泵相连接,另外安装有两个1/4" 软管接头的进气口
·法兰是通过两个硅胶O型圈进行密封,用机械泵其腔体内真空度可达10-2 torr,用分子泵其腔体内真空度可达10-4torr.
|
加热元件和载样台
|

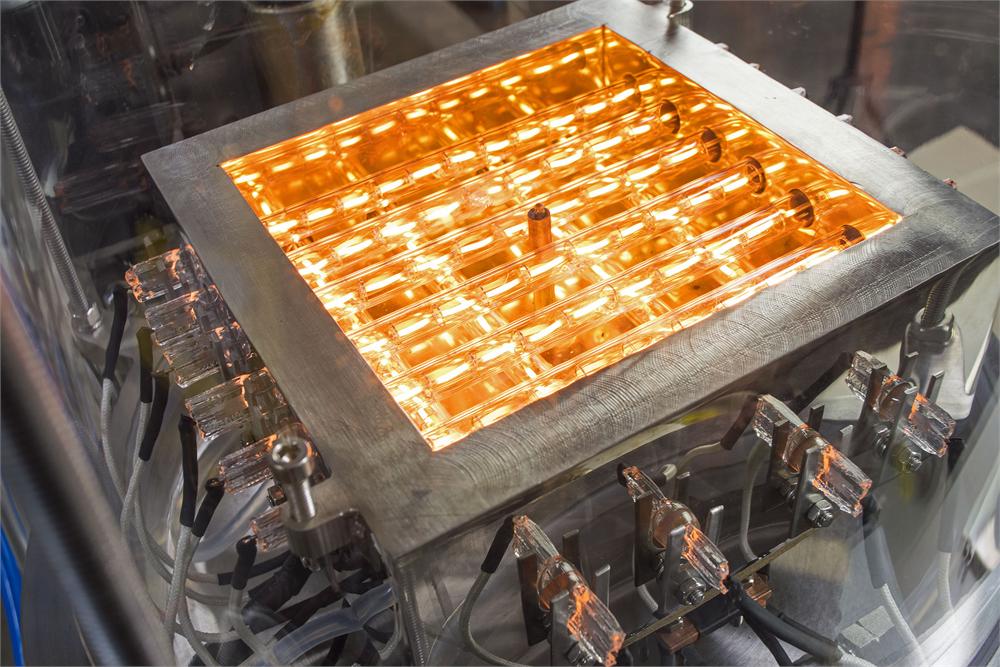

·由两组红外灯管作为加热元件,分别位于顶部和底部

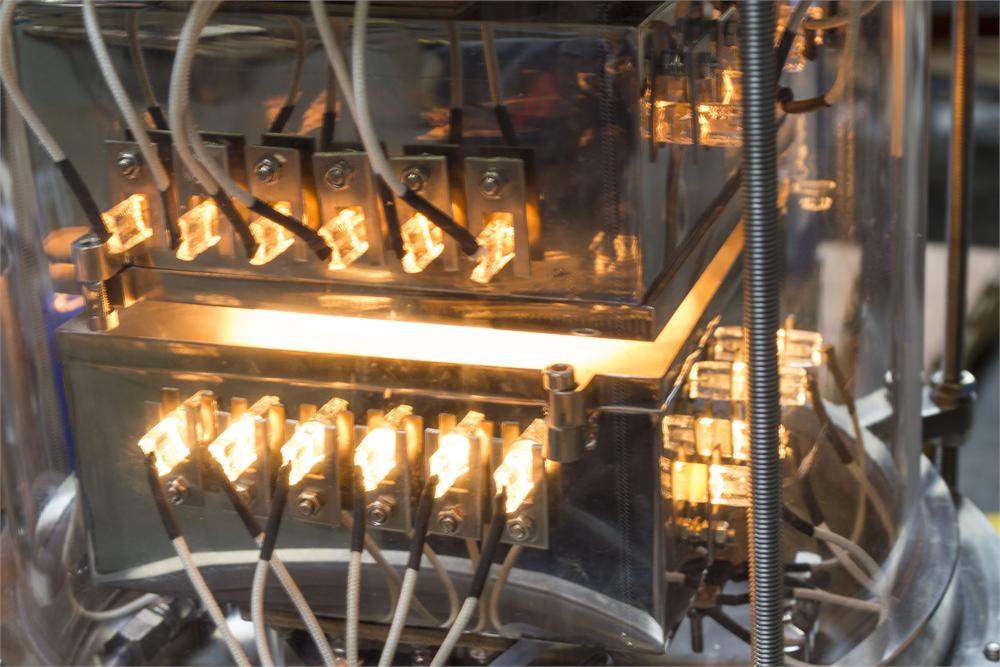

·两个加热台之间的距离可以通过直流电机调节,调节范围为:0-70mm
·为了减少热量辐射和达到较快的冷却速率,加热元件安装在带有水冷夹层的不锈钢壳体中(不锈钢壳体采用316不锈钢制作)

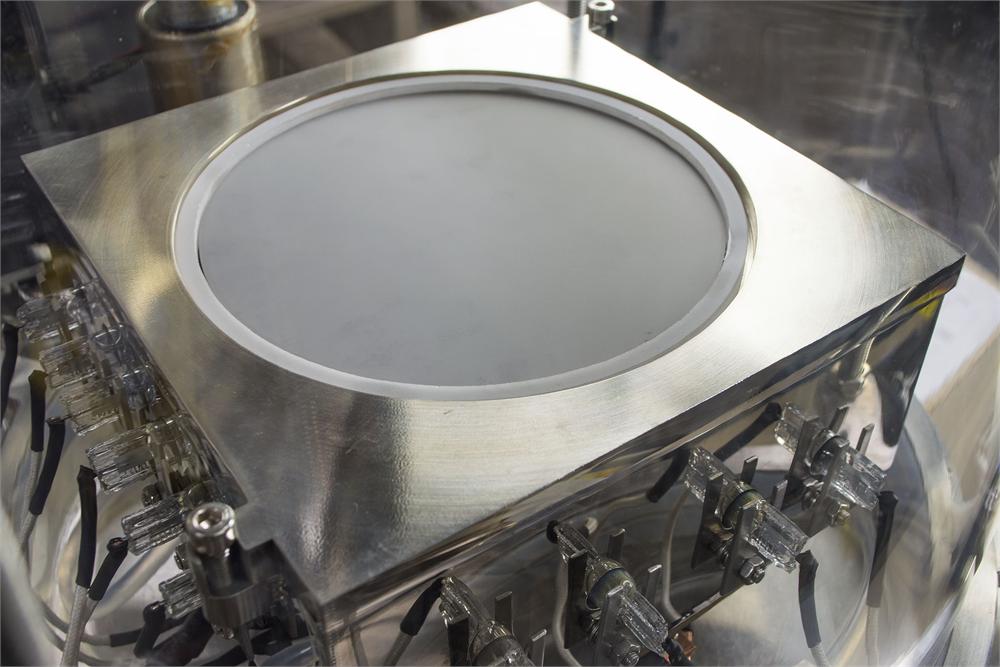

·采用导热率较高的氮化铝陶瓷片(5"×5"×0.5mm厚度)作为载样台,以达到较好的加热均匀性
·底部载样台上可放入5"×5"的石墨坩埚来盛放蒸发原料
·此款仪器使用时需要配用一循环水冷机(KJ-5300型,16L/min)
|
温控系统
|
·两个精密的温控系统分别独立控制上下两个加热区,可设置30段升降温程序
·每个温控系统都带有超温和断偶保护

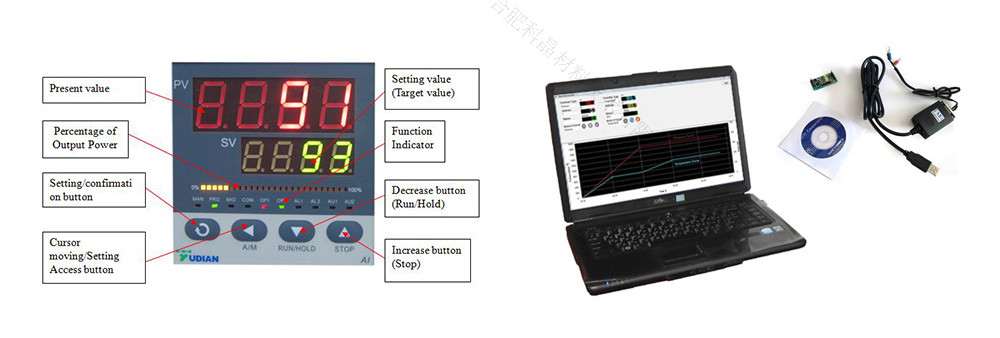

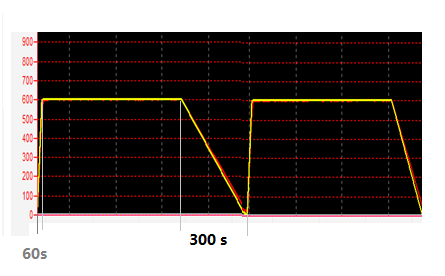

·PC通讯接口,软件可安装,可将控温程序和温度曲线导入到电脑中
|
热电偶
|
两个K型热电偶,安装在顶部和底部,都与氮化铝陶瓷片相接触
|
可选
|
·实验时需要一个真空泵,可与本公司选购真空泵
·采用机械泵可使腔体内的真空度达到10E-2 torr
·若要使真空腔体内达到更洁净的工作环境,可换购无油泵
·也可选购质子流量计混气系统,将实验所需气体按比例混好后导入到真空腔体中
|
认证
|
·所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|

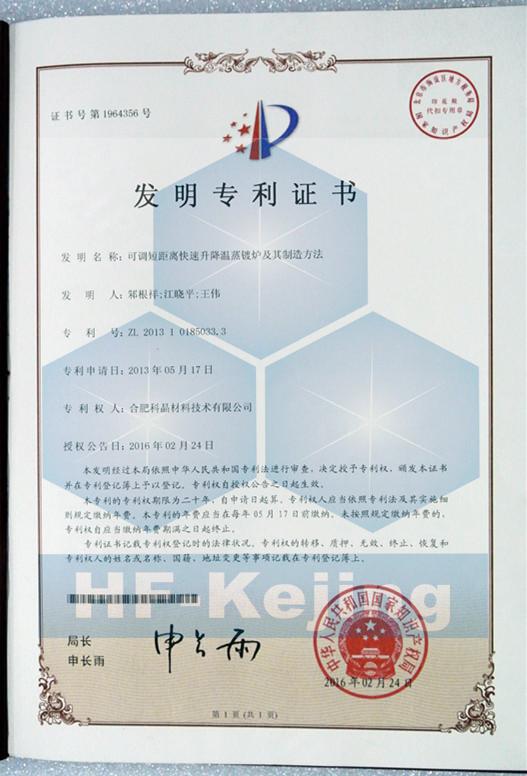

国家专利
|
专利名称:可调短距离快速升降温蒸镀炉及其制造方法
专利号:ZL 2013 1 0185033.3
尊重创新,鄙视抄袭,侵权必究
|
|
使用注意事项
|
·炉管内气压不可高于0.02MPa
·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态
·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
·石英管的长时间使用温度<1100℃
·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)
|
保修期
|
一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
