合肥科晶1200℃ 单温区立式炉OTF-1200X-125-VT

名称

1200℃单温区5英寸开启式立式炉OTF-1200X-125-VT

炉体结构

l采用双层壳体结构并带有风冷系统，使得壳体表面温度小于60℃

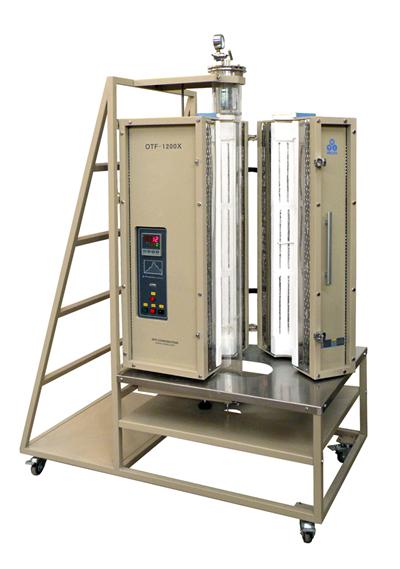

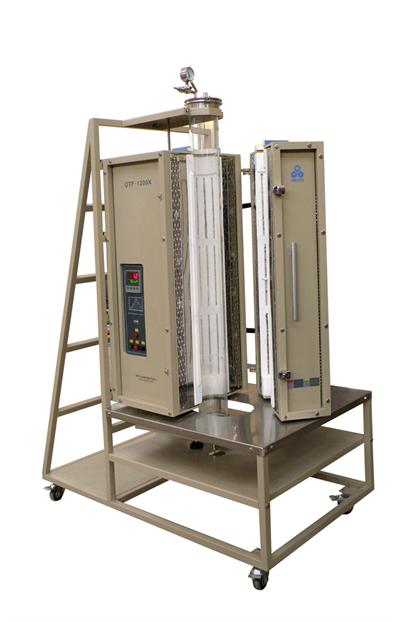

l炉体设计为开启式，以方便与更换炉管

l采用高纯氧化铝作为炉膛材料，炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和炉膛使用寿命

基本参数

温度：长期1100℃ （1200℃＜1h）

建议升温速率：≤10℃/min

热偶：K型热偶

电压：AC208-240，50Hz

最大功率：2.5KW

炉管尺寸

高纯度石英管：

lOD：130 mm×ID：120×长1400mm

加热区

加热区长度：880mm单温区

加热元件

掺钼铁铬铝(表面涂有氧化锆涂层，可以极大程度延长使用寿命）

温控系统

l包含一款YD518P型温度控制器

lPID自动控温系统

l智能化30段可编程控制

l控温精度：±1℃

l默认DB9 PC通信连接端口

l通过MET认证

l可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。

密封法兰

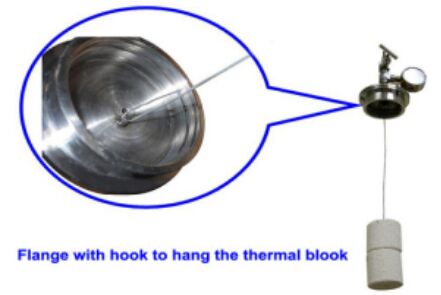

l上端法兰上焊有一吊环，以方便用高温丝将样品吊在炉管中进行烧结

l多种接头可选，具体请咨询销售部

外形尺寸

1500(L)×800(W)×2200(H) mm整个设备尺寸

净重

约80Kg（不包含移动炉架）

国家专利

专利名称：立式开启式管式炉

专利编号：ZL-2011-2-0162248. X

尊重创新、鄙视抄袭、侵权必究

质保期

一年保修，终身技术支持。
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

真空系统

l多种真空系统可选

质量认证

使用注意事项

l炉管内气压不可高于0.02MPa。

l由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全。

l石英管的长时间使用温度＜1100℃。

l当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当。

l进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击。

l对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）
