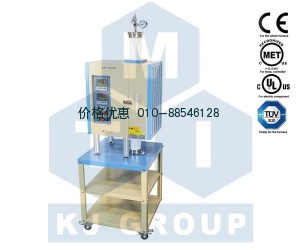

1200℃双温区开启立式炉OTF-1200X-VT-II合肥科晶产品简介:
OTF-1200X-VT-II是通过CE认证的双温区立式管式炉,其炉管直径可制作为100mm,适合于对样品在真空或气氛保护环境下进行吊烧和淬火。炉体下端安装有一移动架以方便与移动。采用PID方式进行温度调节,可设置30段升降温程序,控温精度为+/- 1 ℃。
1200℃双温区开启立式炉OTF-1200X-VT-II合肥科晶产品技术参数:
名称 |
1200℃双温区开启立式炉-OTF-1200X-VT-II |
||||||||||||
炉体结构
|
l采用双层壳体结构并带有风冷系统,使得壳体表面温度小于60℃ l炉体设计为开启式,以方便与更换炉管 l采用高纯氧化铝作为炉膛材料,炉膛表面涂有美国进口高温氧化铝涂层可以提高加热效率和炉膛使用寿命
|
||||||||||||
基本参数 |
温度:长期1100℃ (1200℃<1h) 建议升温速率:≤10℃/min 热偶:K型热偶 电压:AC208-240,50Hz 最大功率: 3KW
|
||||||||||||
炉管尺寸 |
以下几种尺寸的高纯度石英管可选: lOD:Φ50 mm×L1000mm lOD:Φ60 mm×L1000mm lOD:Φ80 mm×L1000mm lOD:Φ100 mm×L1000mm
|
||||||||||||
加热区 |
加热区长度:400mm (双温区200+200mm) |
||||||||||||
加热元件 |
掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命) |
||||||||||||
温控系统 |
l包含一款YD518P型温度控制器 lPID自动控温系统 l智能化30段可编程控制 l控温精度:±1℃ l默认DB9 PC通信连接端口 l通过MET认证 l可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。
|
||||||||||||
密封法兰
|

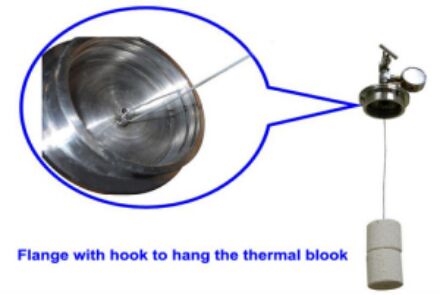

1.上端法兰上焊有一吊环,以方便用高温丝将样品吊在炉管中进行烧结

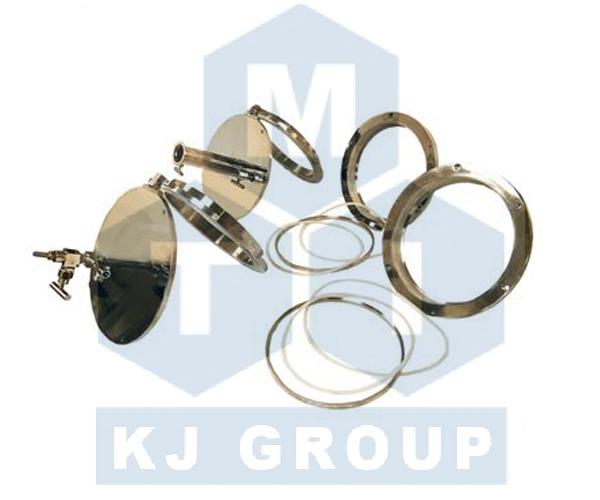

2.可选:本公司生产的带铰链式法兰和进口的防腐型数字式真空计
3.多种接头可选,具体请咨询销售部
|
||||||||||||
应用提示
|

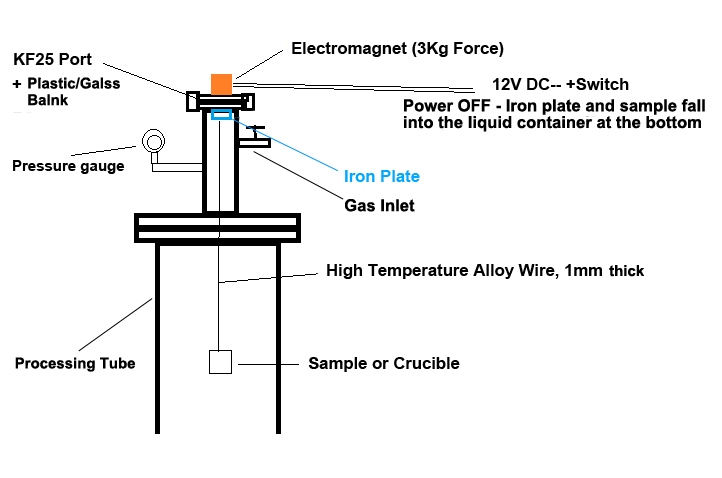

l参照图片,了解怎样用立式炉对样品进行淬火 l图1:用传统的方法将悬挂丝剪断,样品坠落 l图2:使用电磁阀使样品坠落

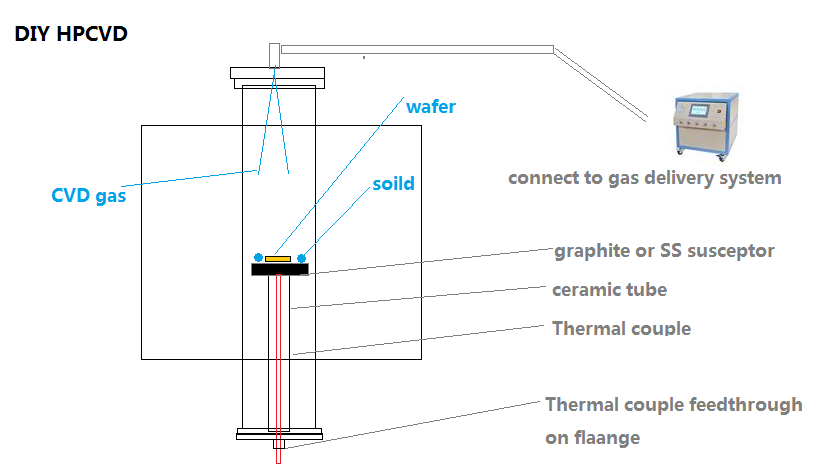

l图5:可将此立式炉改造为HPCVD(混合物理化学气相沉积实验炉) l图6:也可用此设备来对样品进行焊接 l图4:可在本公司可以订购高温丝(镍铬合金),可达温度1100
|
||||||||||||
外形尺寸 |
600mm(L)×600mm(W)×2000(H)(包含管子法兰的整体尺寸) |
||||||||||||
净重 |
约80 kg(不包含移动炉架) |
||||||||||||
国家专利 |
专利名称:立式开启式管式炉 专利编号:ZL-2011-2-0162248. X 尊重创新、鄙视抄袭、侵权必究
|
||||||||||||
质保期 |
一年保修,终身技术支持。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
||||||||||||
真空系统 |
l通过机械泵可达到10E-2 Torr. l通过分子泵泵可达到10E-5 Torr. l漏气率< 5 mTorr / min.
|
||||||||||||
质量认证 |
|
||||||||||||
使用注意事项 |
l炉管内气压不可高于0.02MPa。 l由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全。 l石英管的长时间使用温度<1100℃。 l当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当。 l进入炉管的气体流量需小于200SCCM,以避免冷的气流对热炉管的冲击。 l对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)
|
