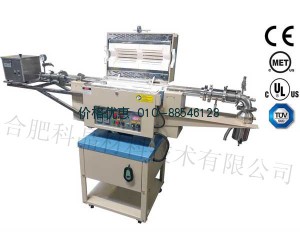

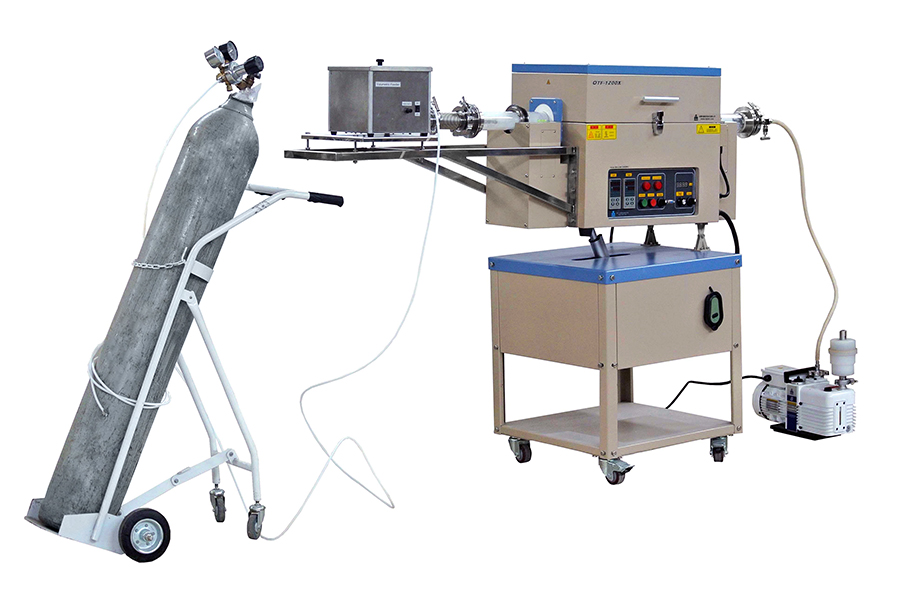

1200℃ 双温区旋转炉OTF-1200X-4-R-II-AF合肥科晶产品简介:
OTF-1200X-4-R-II-AF是一款双温区回转管式炉,安装有自动送料器和收料罐。自动可定份额地将粉料送入到炉管中,此过程可在气氛保护环境下进行,可实现用连续CVD方法对粉体材料进行包覆和修饰。收料罐可在气氛保护环境下对处理好的粉料进行收集。此款管式炉设计主要是在锂离子电池的阴极材料(如LiFePO3, LiMnNiO3)上包覆导电层,同时也可用CVD方式制备 Si/C 阳极材料。
1200℃ 双温区旋转炉OTF-1200X-4-R-II-AF合肥科晶产品技术参数:
名称 |
1200℃ 4英寸双温区自动进出料旋转炉OTF-1200X-4-R-II-AF |
||||||||||
炉体结构
|
·采用双层壳体结构,并带有风冷系统
·高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)
·一个直流电机驱动炉管转动,转速为可调
·炉体开启式设计,方便更换炉管
·炉体可以倾斜,倾斜角度可调
·设有开门断电功能,提高实验安全性
|
||||||||||
自动送料器 |

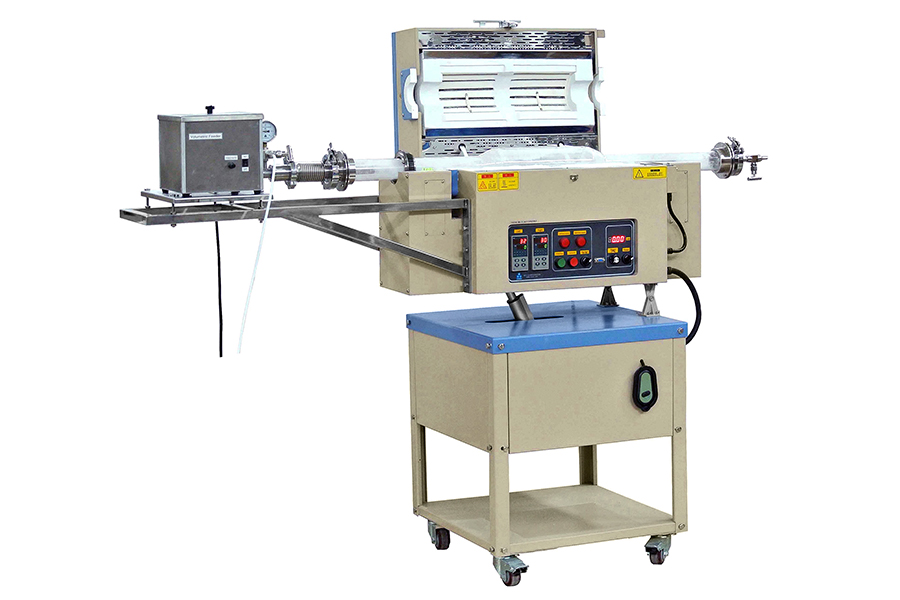

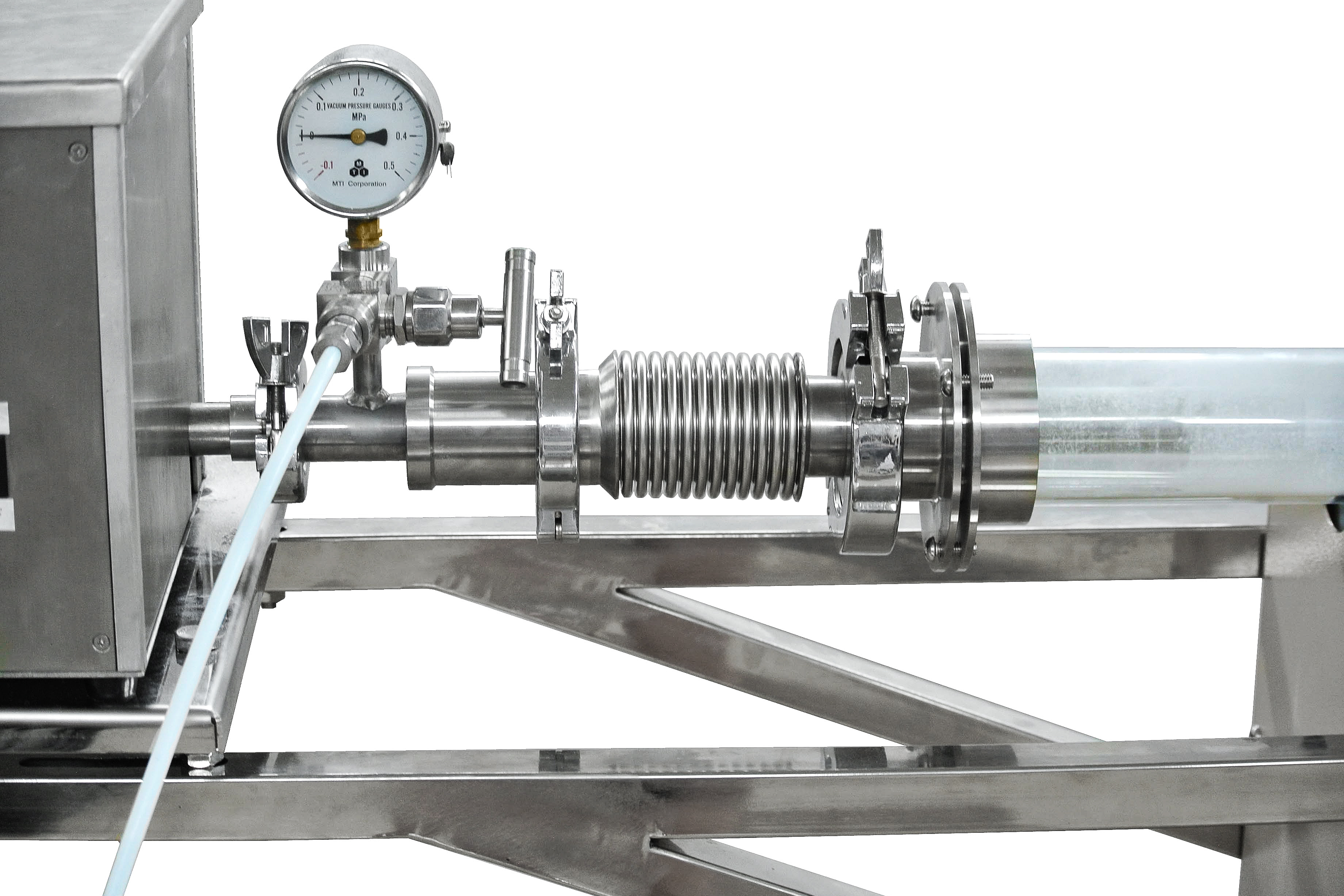

·炉体上安装有自动送料器,带有密封结构(图一)
·可在惰性气体保护环境下,将粉料送入到炉管内(图二、三)
·送料速率可以通过电位计调节
·一个不锈钢收料罐(容积为1L),安装在出料端,可以在气氛保护环境下收集处理好的物料(图四)
|
||||||||||
基本参数 |
温度:1100℃ (1200℃<1h) 建议升温速率:≤10℃/min
热偶:K型热偶 电源:AC208-240,50Hz 最大4.5KW
加热区长度:400mm 双温区:200mm+200mm
|
||||||||||
炉管尺寸 |

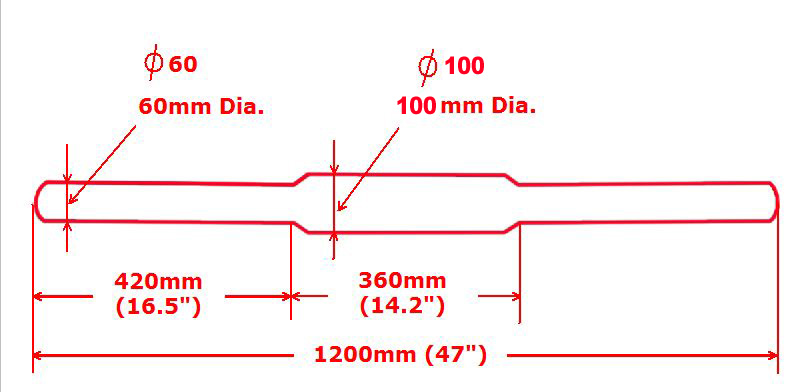

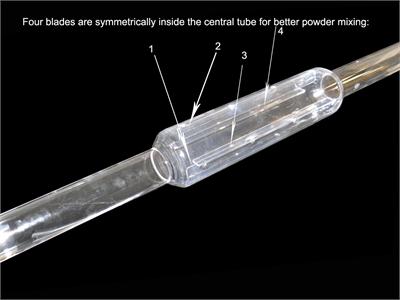

异型石英管,内部焊接有扬料板,使粉体烧结更加充分和均匀
尺寸:100 mm OD x 1200 mm L (异型管)
点击下列图片查看详情
|
||||||||||
加热元件 |
掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命) |
||||||||||
温控系统 |
·两个温区分别有两个独立的温控系统控制
·包含一款YD518P型温度控制器
·PID自动控温系统
·智能化30段可编程控制
·控温精度:±1℃
·默认DB9 PC通信连接端口
·通过MET认证
·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据
|
||||||||||
炉体倾斜角度 |
可调范围:-5° - 25°
|
||||||||||
气密配件 |

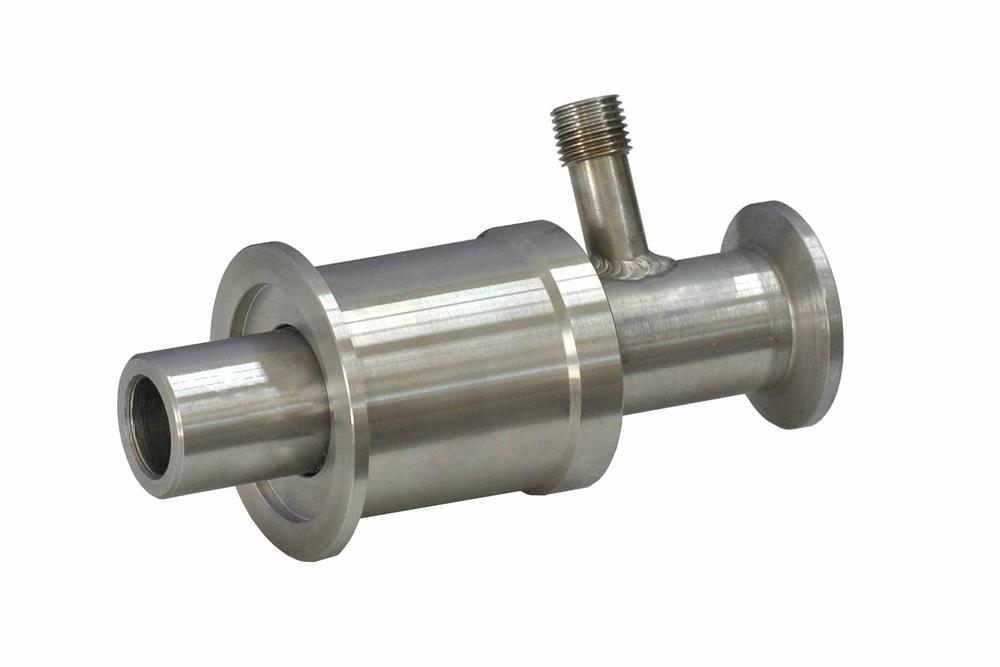

采用磁流体法兰密封
|
||||||||||
外形尺寸 |
1950mmL X 600mmW X 1320mmH |
||||||||||
净重 |
炉子:约120 kg
送料器:约5Kg
|
||||||||||
使用提示 |

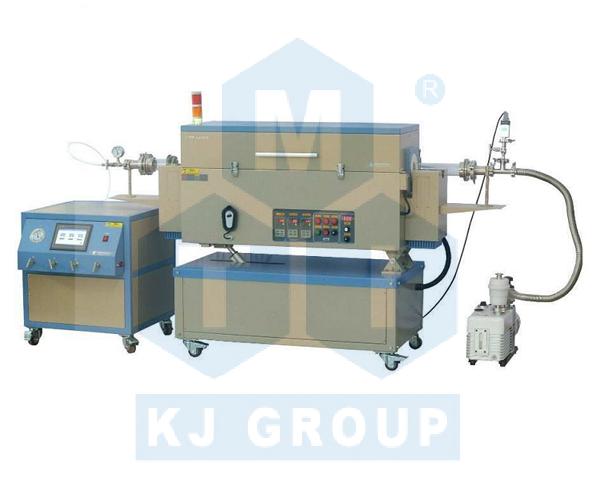

·对于CVD系统,您可以选择我们的多通道进气系统(图一)
·回转炉可与自动连续进料器配合使用,可实现在气氛保护环境下连续进料

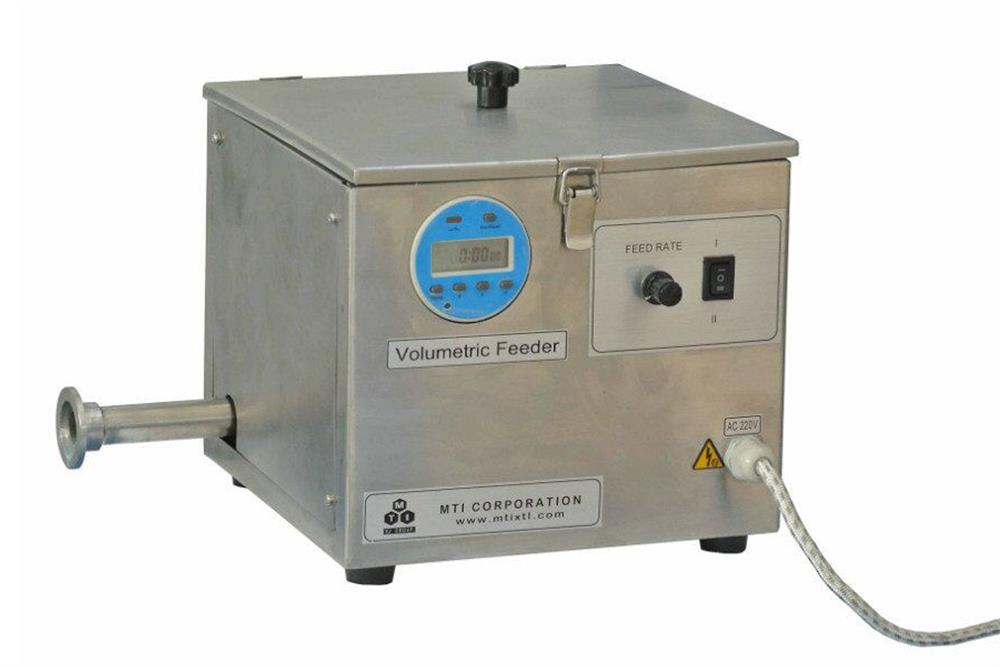

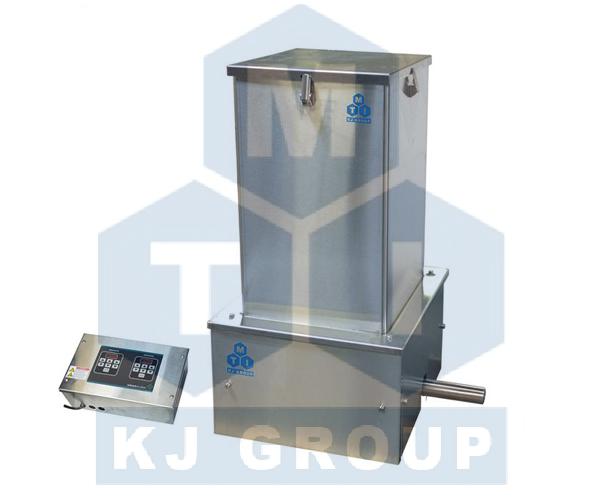

·可在我公司选购大容量的自动送料器(图二)

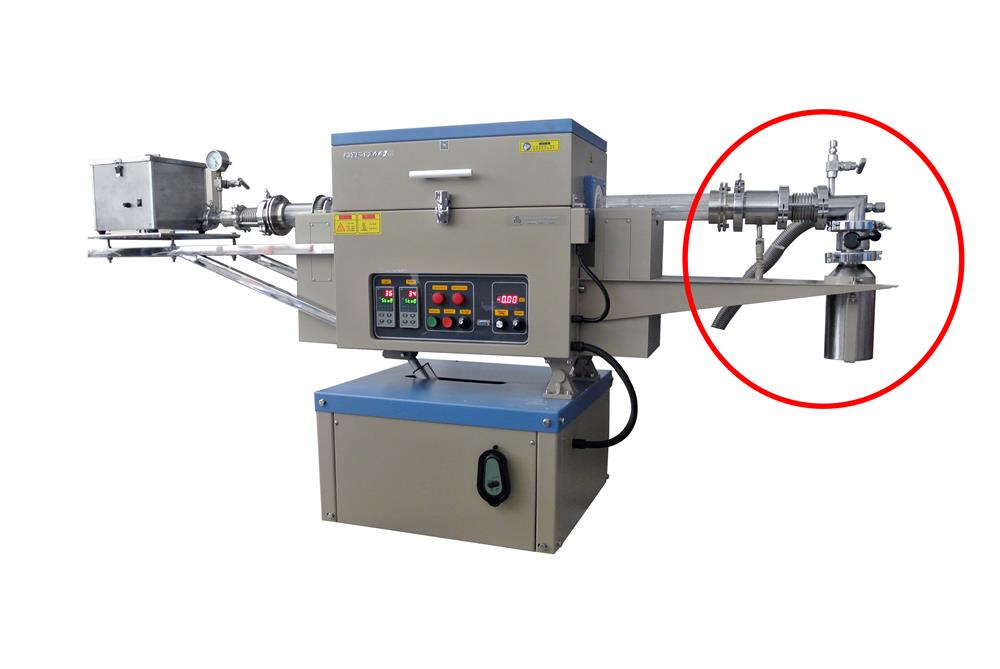

·在收集粉末时需要在密封容器中传送的情况下,可以在我公司购买与炉管一起安装的密封装置。这种装置包括带内螺纹法兰、柔性波纹管、直角管、带有蝶形阀的容器和支撑架。客户可以很简单的将带有蝶阀的收集罐与设备断开链接,并在运输过程保持密封。点击下列图片查看详情(图三)
|
||||||||||
质保期 |
一年保修,终身技术支持。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
||||||||||
真空系统 |
·通过机械泵可达到10E-2 Torr
·通过分子泵泵可达到10E-5 Torr
·可选购一个冷真空阱,以避免真空泵造成污染
|
||||||||||
国家专利 |
专利名称:一种可倾斜式回转炉
专利编号:ZL-2011-2-0162234.8
尊重创新、鄙视抄袭、侵权必究
|
||||||||||
质量认证 |
·所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
||||||||||
使用注意事项 |
·炉管内气压不可高于0.02MPa
·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当
·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
·石英管的长时间使用温度<1100℃
·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等) |
