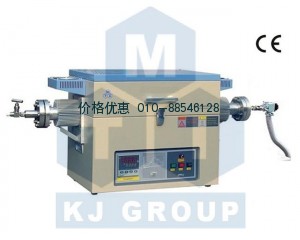

合肥科晶800℃超高真空管式炉OTF-1200X-60HV

壳体结构

• 采用双层壳体结构并带有风冷系统，使得壳体表面温度小于60℃
• 炉膛材料采用高纯氧化铝纤维，能最大程度减少能量损失。
• 内炉膛表面涂有美国进口的1750度高温氧化铝涂层可以提高反射率及设备的加热效率和洁净度，同时也可以延长仪器的使用寿命

最大功率

3KW (需要 20A 的空气开关）

电压

AC 208-240 单相 50/60 Hz

最高温度

850°C

连续使用温度

800°C

最大升温速率

 <= 20°C /min

炉管

材质: SS310S 不锈钢，尺寸:  OD 60 x  ID 52 x  Length 1000 (mm)

加热区

440 mm

恒温区

150  mm (+/-1°C) 注：由于测量手段及外部环境的影响，测量结果可能会有偏差，此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据，请与我公司销售人员联系

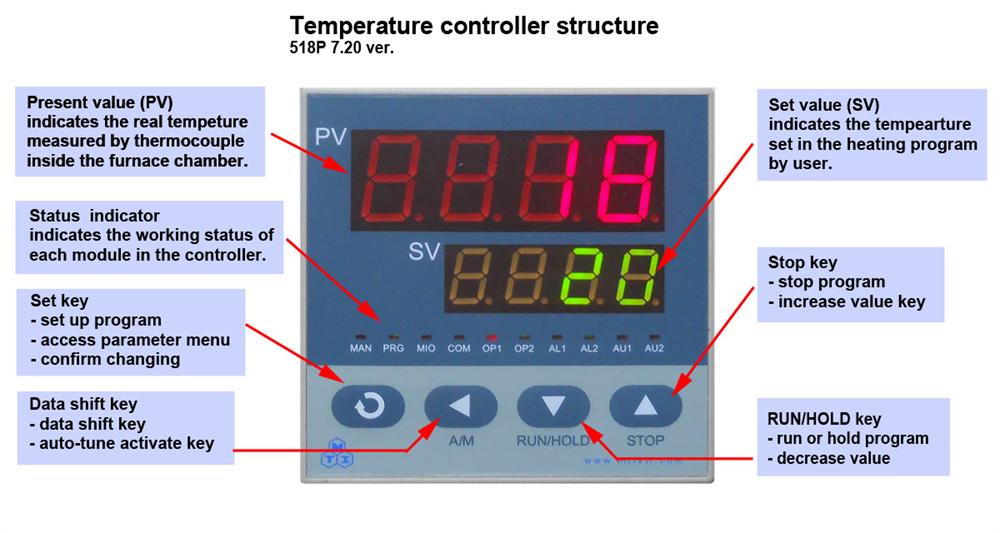

温控系统

• PID30段程序化升降温，带有过热和断偶保护,
• 控温仪表操作视频


控温精确度

 +/ - 1°C

真空密封系统

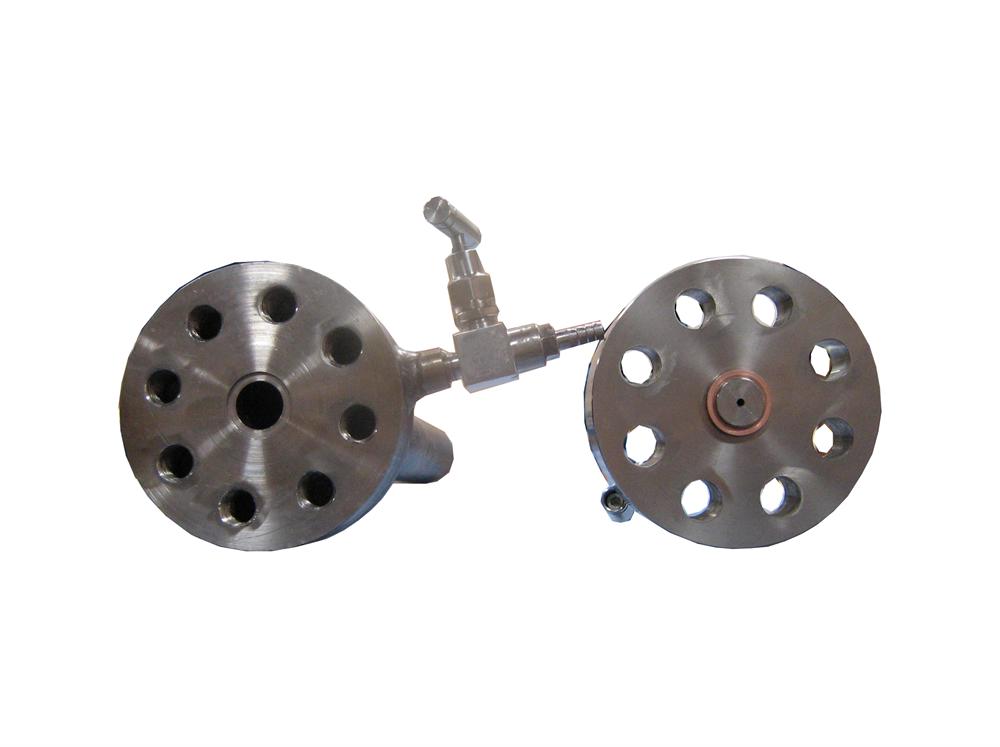

炉管两端采用CF法兰进行密封，密封圈为紫铜或无氧铜密封圈


真空度

• 采用双旋片式机械泵

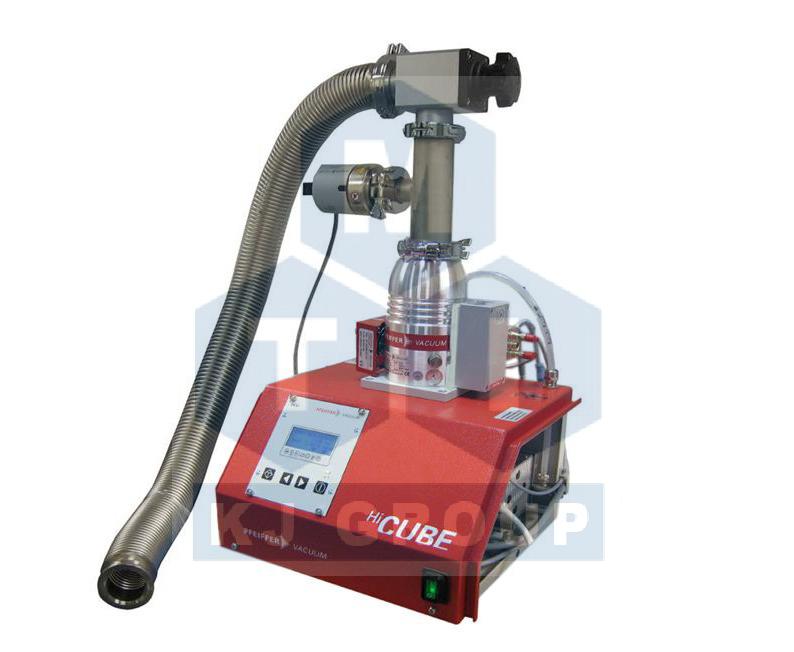

• 10E-6 torr （采用分子泵）
• 漏气率 < 5 mtorr / min.


加热元件

掺钼铁鉻铝合金，电阻丝表面涂有氧化锆涂层，最大程度的延长仪器的使用寿命

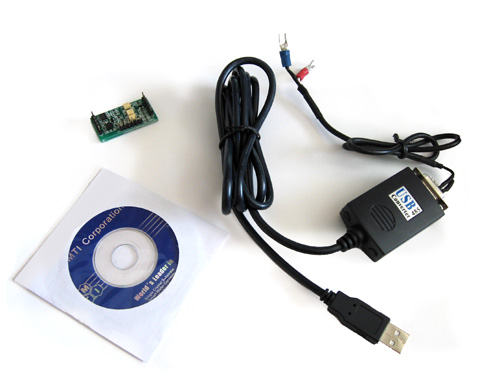

PC连接

• 可选配PC控制软件（需另加1000元）
• RS485 接口已安装在面板上
• PC模块可安装在仪表中，软件安装于电脑中，可以用电脑设置程序，并可带出升温曲线

外形尺寸

550 x 380 x 520  mm

净重

50  Kg

质保期和质量认证

一年质保期（不包括炉管、加热元件和密封圈损耗件）

   CE certified

国家专利

专利名称：一种高温高压管式炉

专利编号：ZL-2011-2-0077158

尊重创新、鄙视抄袭、侵权必究

• 炉管内气压不可高于0.02MPa
• 由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
• 当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态
• 进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击
• 石英管的长时间使用温度＜1100℃
• 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）
