真空热压炉OTF-1200X-VHP4


查看大图

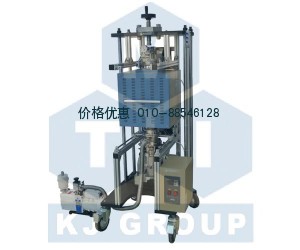

合肥科晶真空热压炉OTF-1200X-VHP4

开启式立式炉最高工作温度1100ºC,加热区长度: 12" ( 300 mm ),30段程序控温精度+/- 1ºC,控温仪表操作视频,输出功率: 2200W,输入电压:208 - 240VAC, 50Hz

  • 市场价 ¥0 (全国免运费)价格仅供参考,请电话或在线咨询优惠价!
咨询热线:010-88546128 82595673 工作时间:周一至周五 8:30-18:00
实验室仪器集成供应商 北京中仪公司旗下中国仪器网为您服务
  真空热压炉OTF-1200X-VHP4销售1   真空热压炉OTF-1200X-VHP4销售2   销售3 合肥科晶真空热压炉OTF-1200X-VHP4质量三包,敬请来电或在线联系优惠折扣价格。
真空热压炉OTF-1200X-VHP4价格更优惠,供货更及时,服务更周到!
16年批发销售实验室仪器设备,信誉保证! 欢迎选购!
中国仪器网

真空热压炉OTF-1200X-VHP4合肥科晶产品简介:

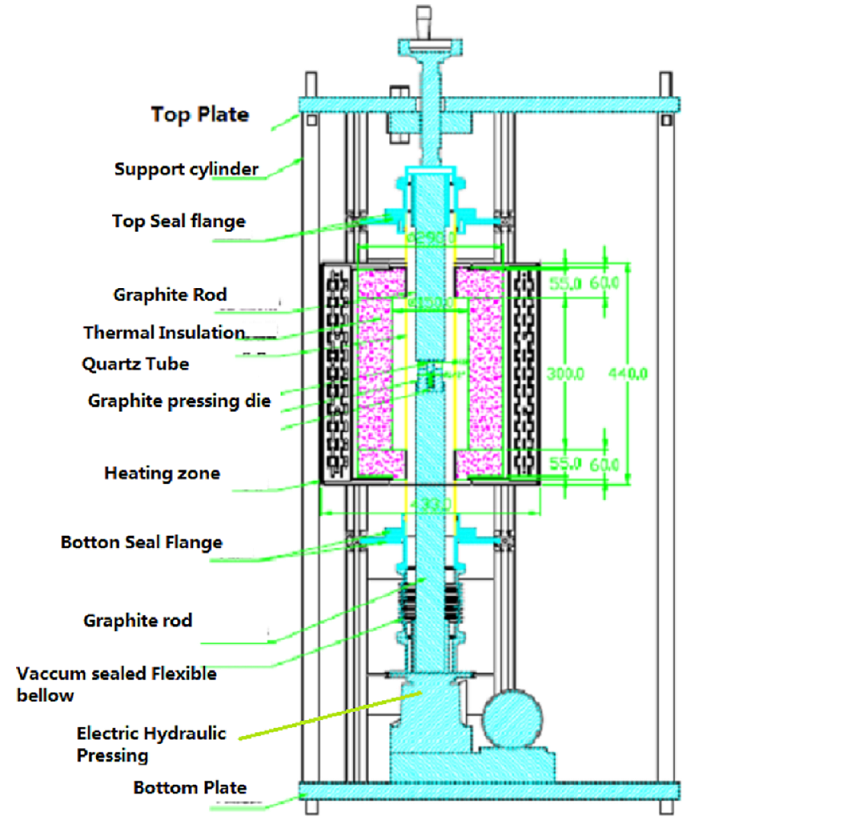

OTF-1200X-VHP4开启式立式炉,标配dia4”石英管真空密封,20T电动压力机。是在真空高压下制备致密化合物材料的理想工具,在5吨压力下可键合多层基片。炉子可以加热到1100 ℃并且30段程序控温。带水冷的法兰可使真空度达到10-5Torr(用分子泵)。

真空热压炉OTF-1200X-VHP4合肥科晶产品技术参数:

名称

1100℃真空热压炉--OTF-1200X-VHP4









视频

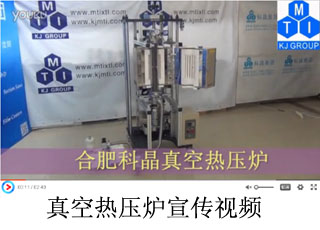

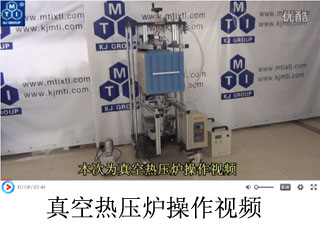

      展示视频        操作视频

















主要特点与参数



·炉膛材料:内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长炉膛的使用寿命

·模具材料:石墨

·压机最大压力24T (此数据不代表安装标配石墨模具后的最大压力)

·注意:此设备配套为石墨模具及石墨顶杆。压力过大会损坏相关的石墨配件。使用前请根据石墨模具所能承受的压力计算出合适的表压

 ·如有问题请致电我公司销售

·压机压力和压力表显示换算方法举例:

  标配模具能承受的最大压强为50MPa

  S模具=3.14×(12.7/2)2=126.61265mm2

  S工作台=3.14×(88/2)2=6079.04mm2

    F工作台=F模具

    P模具×S模具= P工作台×S工作台

    50MPa×126.61265mm2= P工作台×6079.04 mm2



    P工作台=1Mpa

为了模具安全,客户设置数显压力表AL1最大值为1Mpa

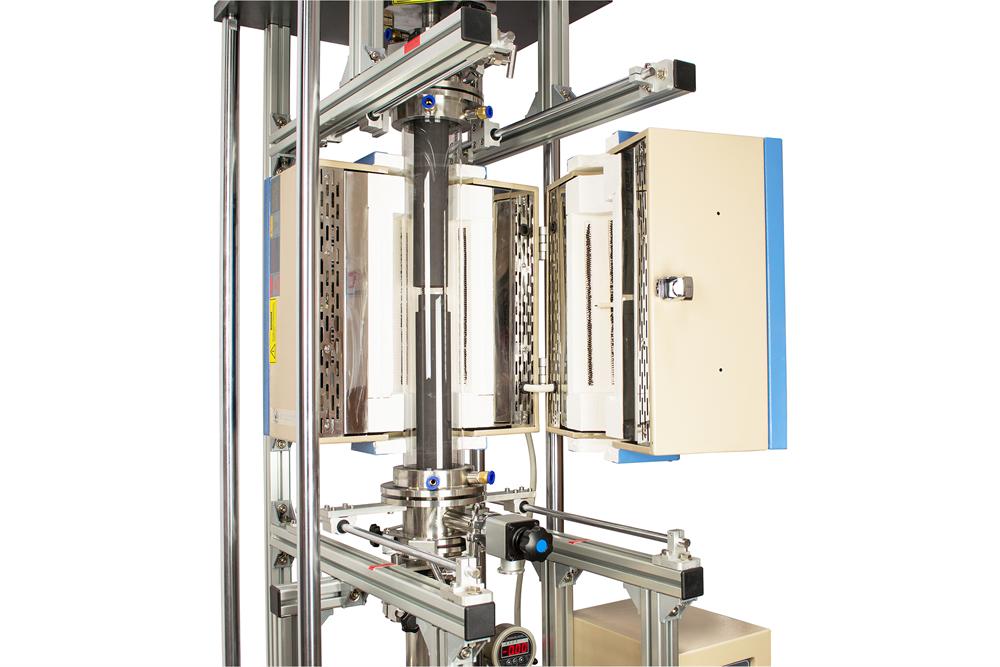

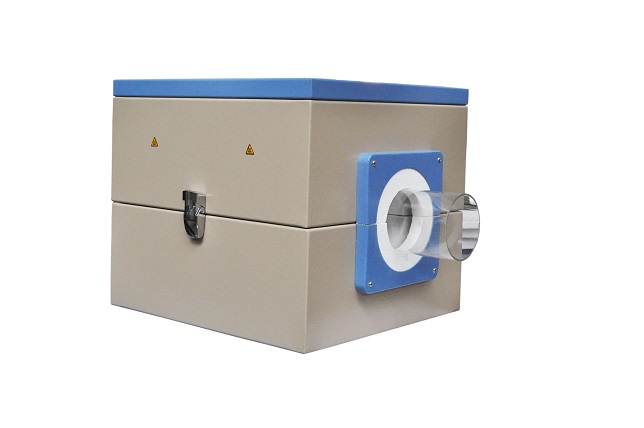

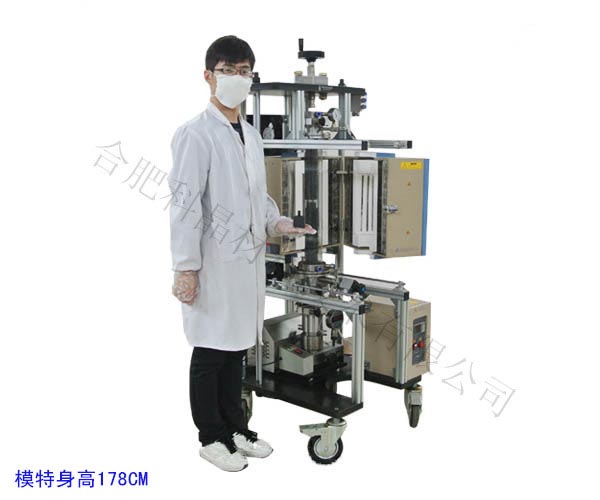

立式炉





·开启式立式炉最高工作温度1100ºC

·加热区长度: 12"  ( 300 mm )

·30段程序控温精度+/- 1ºC

·控温仪表操作视频

·输出功率: 2200W

·输入电压:208 - 240VAC, 50Hz



加热区

加热区长度:300mm

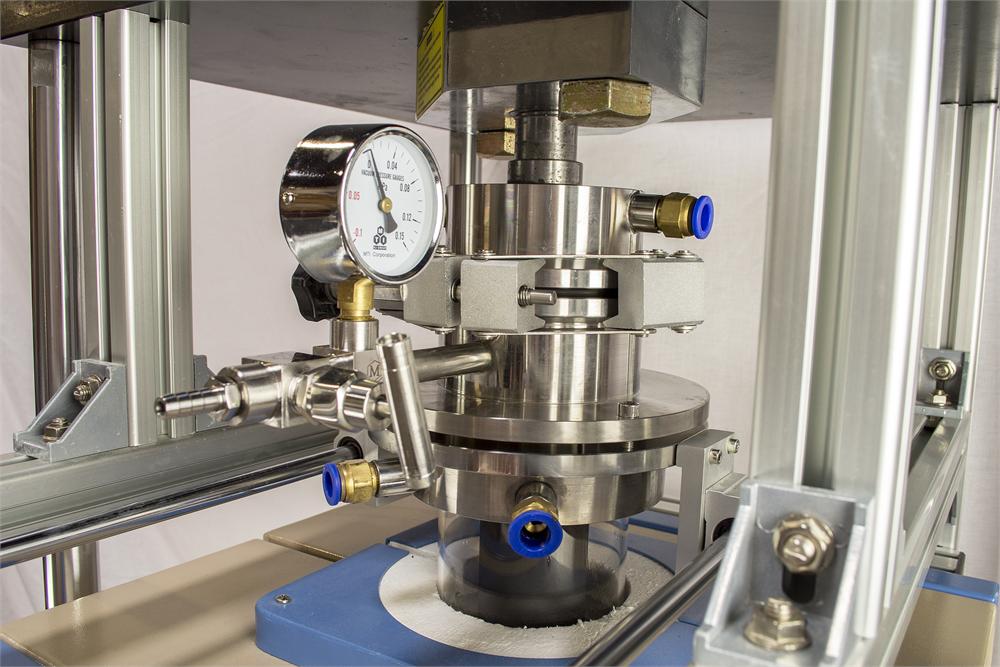

石英管和密封法兰



·高纯石英管100 mm OD x 95 mm ID x 1200mm L

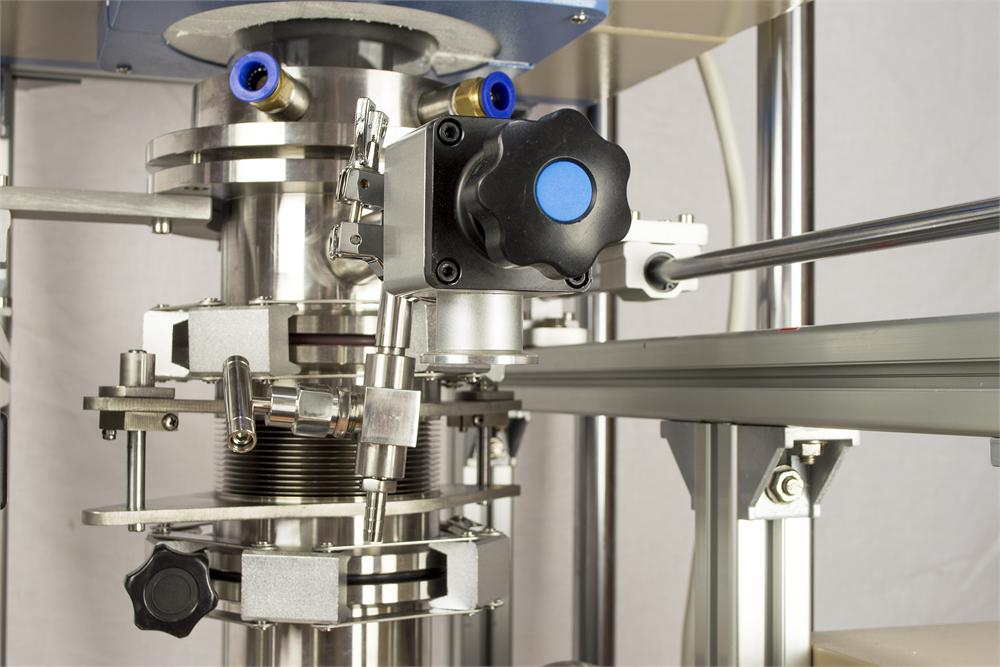

·石英管两端安装水冷法兰,KF-25真空接口及压力表,底部装有1/4”不锈钢针阀进气

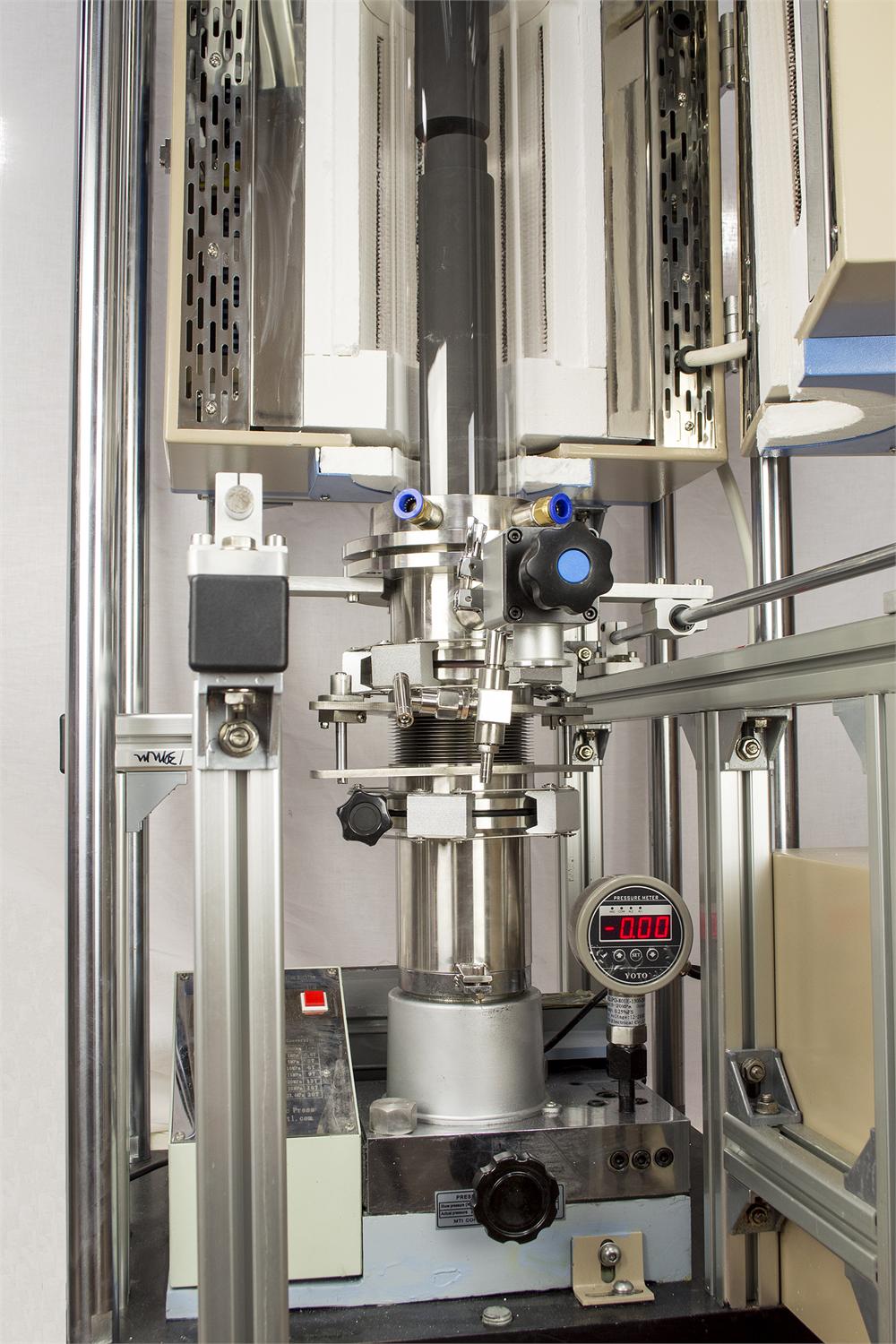

·在石英管内真空环境下通过底部可调整弯管移动液压柱,将压力传输到模具

·最大真空:10-5Torr用分子泵,10-2Torr用机械泵

·选配:真空泵、循环水冷机











耐高温压力模具



·此设备包含一套石墨模具

·请注意高温模具的尺寸,以便计算出选择正确的压力













外形尺寸



·720 mm (L) x 800 mm  (W) x  1850 (H)



注:此设备尺寸较大,请充分考虑设备占地,进门等相关事宜。本数据仅供参考,可能因为更新不及时与实物有出入,请您购买前务必电话确认,谢谢。



重量

365 Kg

认证

CE认证





质保期



一年保修,终身技术支持。

特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。



使用注意事项

注意:气瓶上必须安装一个两级压力调节器,以将压力限制在3 PSI以下,以保证安全操作。
