气体可流动高温高压管式炉OTF-1200X80-HPV-III-GF合肥科晶产品简介:
OTF-1200X80-HPV-III-GF是一款高温高压管式炉,炉体拥有三个温区。仪器中配有气体控制柜,可使炉管内的气压在升降温过程中保持恒定,特别是对于氧化物的处理,可使炉管内的氧分压保持恒定。炉管采用高温镍基合金钢制作,最高可耐温1100℃。此款高温高压炉特意设计为氧化物超导线和氧化物陶瓷进行热处理。
气体可流动高温高压管式炉OTF-1200X80-HPV-III-GF合肥科晶产品技术参数:
名称 |
气体可流动高温高压管式炉--OTF-1200X80-HPV-III-GF |
||||||||||
炉体结构 |
· 炉体设计为开启式 · 采用双层壳体结构,并带有风冷系统,使得壳体表面温度小于60℃ · 炉膛采用高纯氧化铝纤维,最大程度减少能量损失 铝制散热器安装于壳体上,托住炉管,使得法兰温度<80°C · 内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长仪器的使用寿命 · 所有电气部件均为UL认证,并可通过TUV、CSA认证 |
||||||||||
基本参数 |
· 工作温度:随气压而定,具体请参考下表 · 注意:为特殊炉管,温度与压力密切相关,数据仅供参考。请在购买前请与我公司销售人员仔细沟通。 · 建议升温速率:0-600℃ ≦8℃/min 600℃ - 900℃ ≦2℃/min 900℃ - 1000℃ ≦1℃/min 1000℃ - 1100℃ ≦0.7℃/min · 总加热温区长度:450mm · 最大功率:4KW(需要60A空气开关) · 电压:AC 208 - 240V 单相, 50/60 Hz · 加热元件:掺钼铁铬铝合金(表面涂有氧化锆涂层,可延长使用寿命) |
||||||||||
工作压力和相对应的温度 |
警示: · 实验前必须在压力显示器上设置最高压力值和最小压力值。 · 高温高压管属于耗材,当你发现它发生形变时,请及时更换。
|
||||||||||
温控系统 |

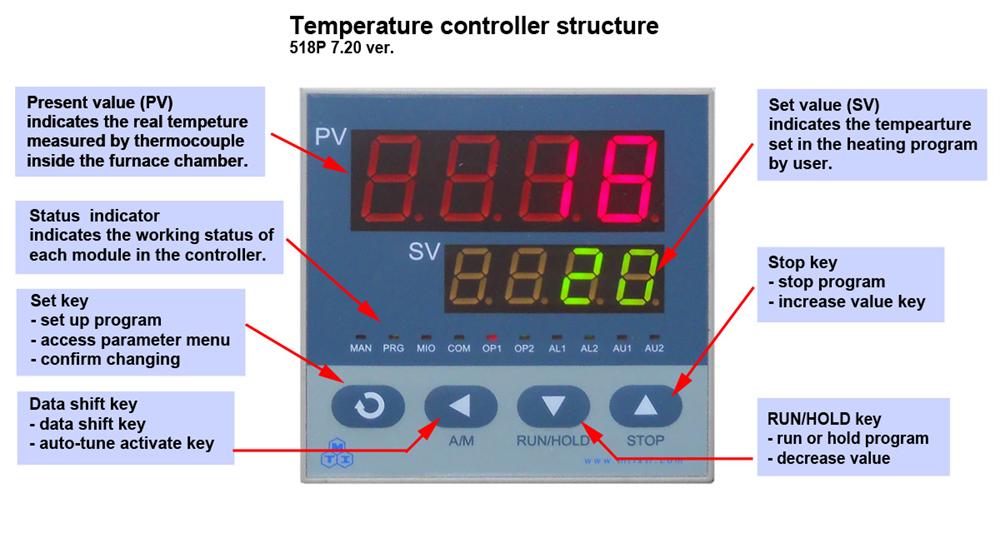

· 三个温区独立控制,可设置30段升降温程序 · 采用PID方式来控制升降温,带有过热和断偶保护 · 可选择PC控温软件将控温程序和温度曲线导入到电脑中
|
||||||||||
炉管及安全框架
|
· 炉管采用镍基合金钢制作 · 尺寸:85mm O.D * 50mm I.D * 1000mm L · 炉管法兰段放置在防爆箱内,以保证其安全性 注意: · 实验时请用石英或氧化铝舟来盛放样品,切勿将样品直接放在没有坩埚的高温高压管内。如果您执意将样品直接放在炉管内,这样将会使高温高压管使用寿命将大大降低。 · 为了避免样品污染,最好是用金箔或镍箔将样品包住后放入氧化铝或石英舟中,再放入炉管中进行烧结
|
||||||||||
工作气体 |
· 惰性气体和氧气 · 不要通入氢气和任何可燃性气体 |
||||||||||
法兰和接口 |
· 两个CF法兰上面安装有1/4"NPT接口,可与高压软管相连接 · 仪器中包含2片无氧铜垫圈 · 仪器中包含一个1/4"的高压金属软管,用于连接气瓶和炉管 · 一个16L/min 的循环水冷机 · 可在本公司选购扭矩扳手,以避免过度紧固法兰。
|
||||||||||
气体流量控制系统 |
· 气体控制元件都集成在不锈钢框架中 · 面板上有2个压力传感器和一个数字显示器,分别提供显示进气气压、炉管内的气压和出气口的气体流量数值 · 出气端安装有氧探测器,可实时监测炉管内的氧含量 · 在炉管出气口安装有一个高压质子流量控制器,10 mpa工作压力,500 SCCM流量。 · 仪器上安装有安全阀,当压力超过设定值时,安全阀会打开自动泄气,保证实验安全。
|
||||||||||
尺寸 |
· 仪器尺寸:1200mm(L)* 600mm(W)* 1540mm(H) · 重量:180Kg
|
||||||||||
质保 |
一年保修,终身技术支持。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
||||||||||
质量认证 |
·所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
||||||||||
温馨提示 |

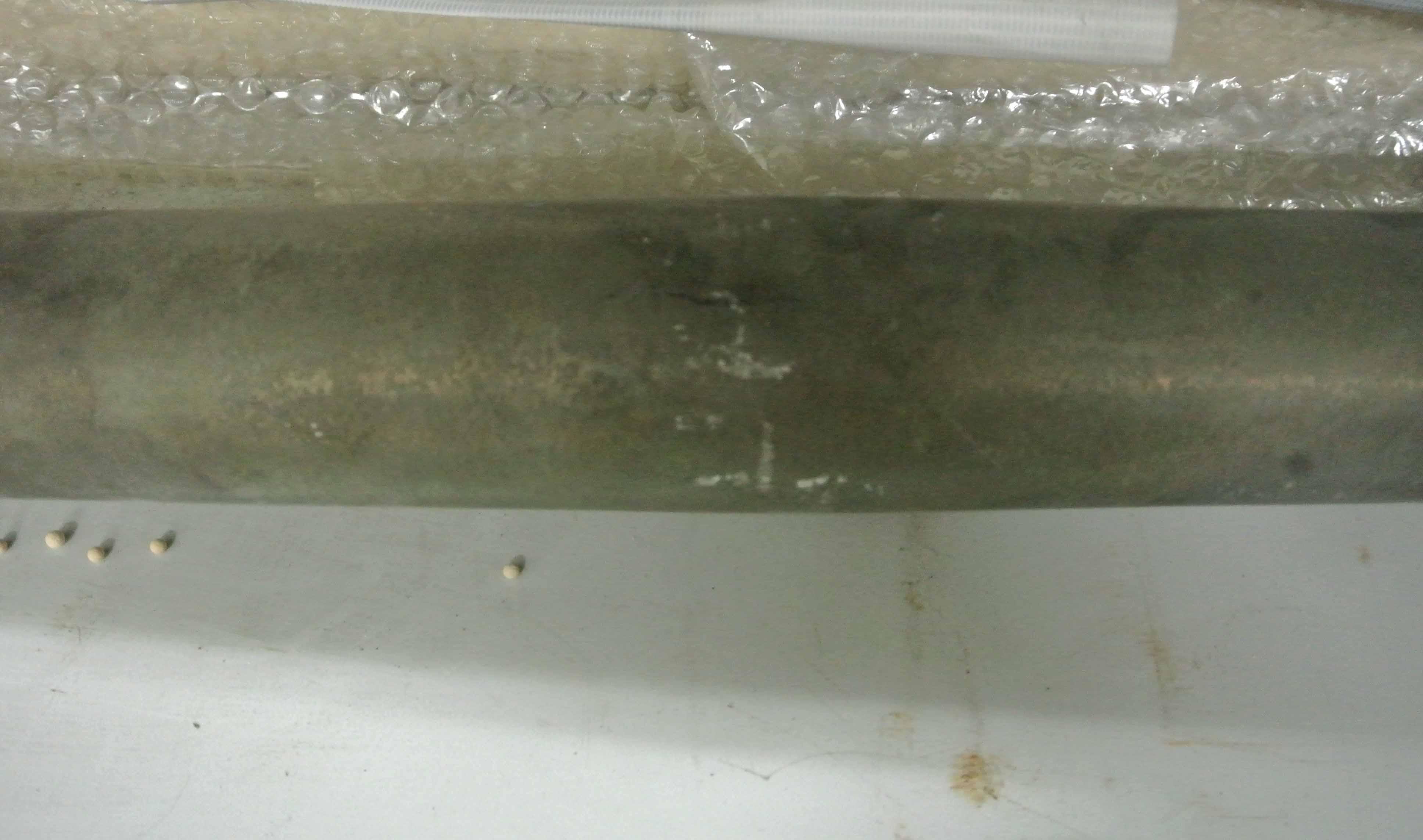

· 此设备必须自配台虎钳等设备以便用于拆装炉管。 · 本公司的高温高压炉管都是采用镍基高温合金钢制作,不仅可耐温1100℃,而且延展性非常好。当实验时误操作使得镍基合金管内的气压超过最大可承受值时(超过合金管的长期强度),合金管会发生蠕变,而不是脆性破坏,然后炉管上会慢慢出现一裂缝将气体放出。这就意味着,即使在高温环境下炉管内部压力过大,也不会产生爆炸现象,而是先鼓起一个包,再产生裂缝,将气体泻出。所以用本公司高温高压炉进行高温高压实验,是绝对安全的。下图为本公司对镍基合金管所做破坏试验后的图样:
· 请仔细阅读说明书,了解炉管材料的强度,实验中随着温度升高,管内压力增大,可能会超过最大压力值,所以你需要在加热前计算升温过程中压力的变化,并为升温过程中设定一个安全的上限压力值。 |
