1100℃ 十温区高压管式炉OTF-1200X-X-85GF合肥科晶产品简介:
OTF-1200X-X-85GF是一款高温高压管式炉,炉体有十个温区,并配有压力 & 气体流量控制系统。此设备炉管采用Ni基合金钢制作,可在氧或惰性气体环境下承受高温高压(最高温度为1000℃),压力控制系统主要是保证设备升温和降温过程中炉管内部压力稳定。此设备适用于制备Fe基超导材料或新一代氧化物陶瓷材料。
1100℃ 十温区高压管式炉OTF-1200X-X-85GF合肥科晶产品技术参数:
炉体 & 功率 |
• 炉体设计为开启式,10个加热温区,并带有风冷系统
• 高纯氧化铝纤维作为炉膛材料,并且表面涂有氧化铝涂层
• 电源: 208 - 240VAC 50/60Hz,单相,最大功率12KW(需要80A的空气开关)
|
加热区 |
• 10个加热区:120mm/每个温区
• 总加热区长度:1200mm
• 恒温区长度:900mm±5°C
|
工作温度 |
• 最高工作温度1100℃(小于1小时)
• 连续工作温度:1000℃
• 加热速率:≤10°C/min
|

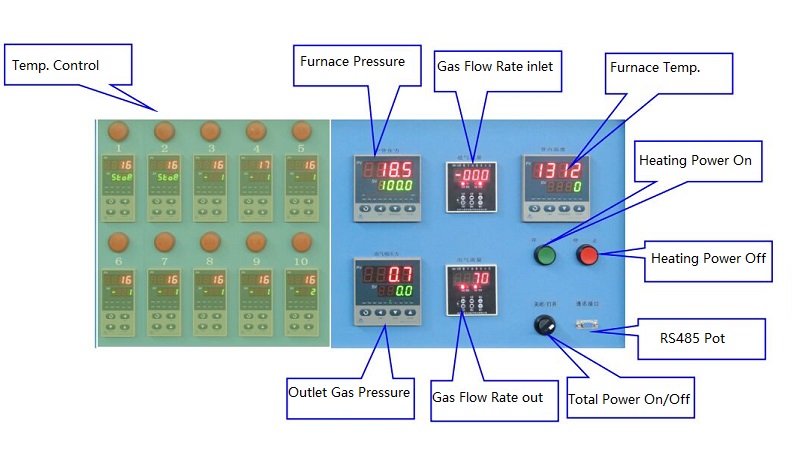

温控系统 |
• 10个温控系统,分别控制10个加热区
• 采用PID方式调节温度,可设置30段升降温程序
• 带有超温 &断偶保护系统
• 控温精度:+/- 1 ºC
|
加热速率 |
• 0-200℃ ≤10℃/min , 200-700℃ ≤6℃/min, 700 -900℃ ≤3℃/min, 900-1100℃≤1℃/min |

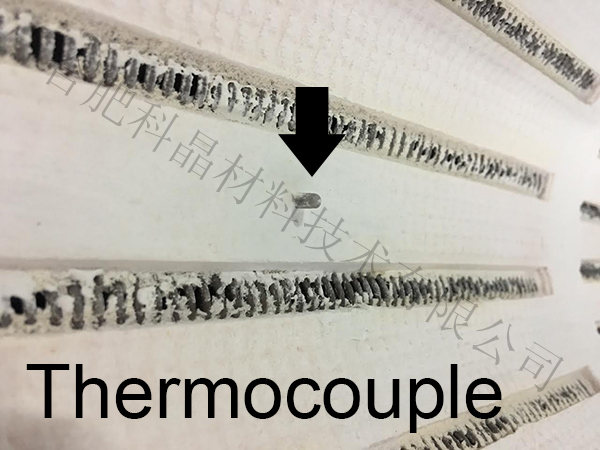

热电偶
|
• 采用直径为3mm的K型铠装热偶(厂家:Omega)
• 数量:10根,每个温区1根
|

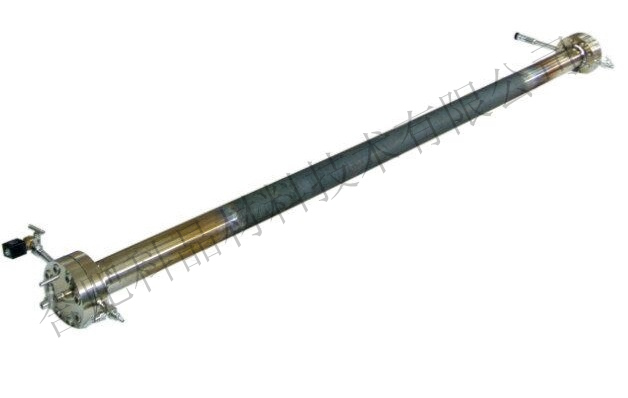

炉管
|
• 炉管采用Ni基合金钢制作,牌号为GH747
• 尺寸: OD 85 x ID 45 x L 2400 (mm)
• 警告:不可将样品直接放入炉管,与炉管接触,需采用坩埚或金属箔盛放样品
|
工作压力 |
• 15 Mpa <800°C
• 10 Mpa <900°C
• 6 Mpa <1000°C
• 4 Mpa <1100°C
|
法兰
|
• 配有2个CF法兰
• 配有2个无氧铜密封圈
|
流量& 压力控制系统
|
• 气体流量和压力控制系统与炉体分开
• 2个压力传感器安装于设备上,用于测试和显示进气端和炉管内的气压
• 一个高压质量流量计安装于出气端,用于控制气体流量,其最高耐压10MPa,最大流量500SCCM
• 压力安全阀安装于设备上,用于确保实验安全。当炉管内气压超过设定值时,安全阀将自动卸压
|
尺寸& 重量 |
• 尺寸: 2600mmL*700mmW*947mmH (炉体);
1100mmL*600W*1200mmH (控制系统)
• 净重: 480 kg
|
质量认证和质保 |

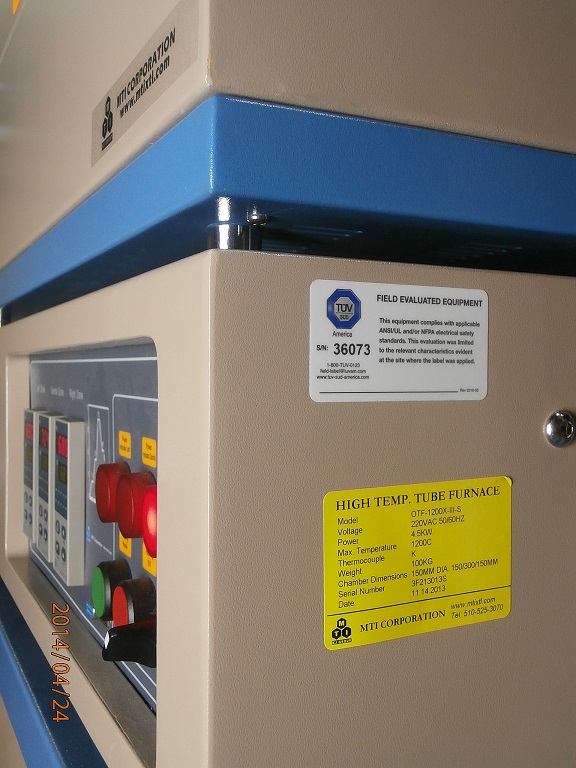

• 所有电器元件(输入电压>24V)都通过了UL或MET认证
|
