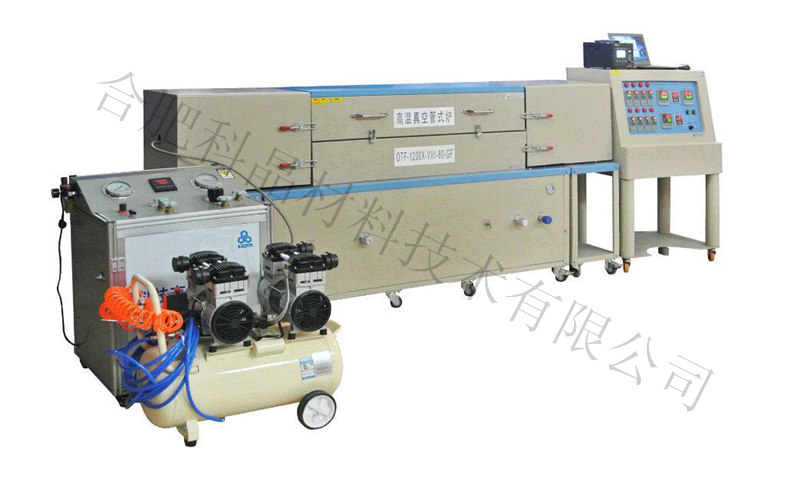

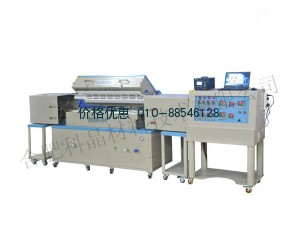

高温高压管式炉OTF-1200X-VIII-80-GF合肥科晶产品简介:
OTF-1200X-VII-80-GF是一款高温高压管式炉,炉体拥有8个温区。仪器中配有气体控制柜以及氧分析仪,可使炉管内的气压在升降温过程中保持恒定,特别是对于氧化物的处理,可使炉管内的氧分压保持恒定。炉管采用高温镍基合金钢制作,最高可耐温1100℃。此款高温高压炉特意设计为氧化物超导线和氧化物陶瓷进行热处理。
高温高压管式炉OTF-1200X-VIII-80-GF合肥科晶产品技术参数:
产品特点
|
• 炉体设计为开启式,8个温区(每个温区独立控制)
• 总加热区长度1200mm,恒温区长度达880mm
• 炉管采用镍基合金钢,最高温度可达1100℃,最高压力可达20MPa
• 气体可流动型高压气氛管式炉,可对炉管内气压在升降温过程中进行恒压控制
• 配备在线氧分析仪,可保证管内氧分压保持恒定
• 特别适用于氧化物超导线以及其他氧化物的高温高压处理工艺
|
工作电源 |
• 电源:208 - 240VAC 50/60Hz
• 最大功率:12KW(需60A的空气开关)
|
加热区 |
• 8个温区,每个温区长度150m
• 总加热温区长度1200mm
• 恒温区长度:700mm(±1°C)
880mm(±2℃)
|
工作温度 |
· 最高加热温度:1100°C < 1hr
·连续工作温度1000°C
·加热速率: ≤10°C/min
|
温控系统 |
• 所有温度参数设置和显示都在一触摸屏上,8个温区分别由独立的控制单元控制
• 每个通道采用PID方式调节温度,可设置30段升降温程序,并带有超温和断偶保护
• 采用K型热电偶
• 控温精度:+/- 1 ºC
|
炉管和安全防爆箱 |
• 炉管采用镍基合金钢制作
• 炉管尺寸:OD 85 x ID 50 x L2000 (mm)
• 炉管法兰段放置在防爆箱内,以保证其安全性
|
工作气体 |
• 惰性气体和氧气
• 不要通入氢气和任何可燃性气体
|
工作压力和工作温度 |
• 炉管采用镍基合金钢管
20MPa 温度 ≤800°C
13.8MPa 温度≤900°C
6.9MPa 温度≤1000°C
4.6MPa 温度≤1100°C
|
法兰和接口 |

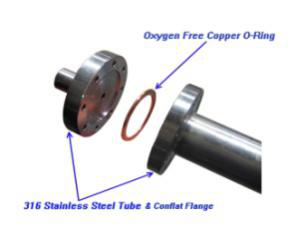

• 两个CF法兰上面安装有1/4"NPT接口,可与高压软管相连接
• 仪器中包含2片无氧铜垫圈
• 仪器中包含一个1/4"的高压金属软管,用于连接气瓶和炉管
|
气体流量控制系统 |
• 气体控制元件都集成在不锈钢框架中
• 面板上有三块仪表,分别显示进气气压、炉管内的气压,和出气口的气体流量
• 仪器上安装有安全阀,当压力超过设定值是,安全阀会打开自动泄气,保证实验安全
• 出气端安装有在线氧分析仪,可实时监测炉管内的氧含量
|

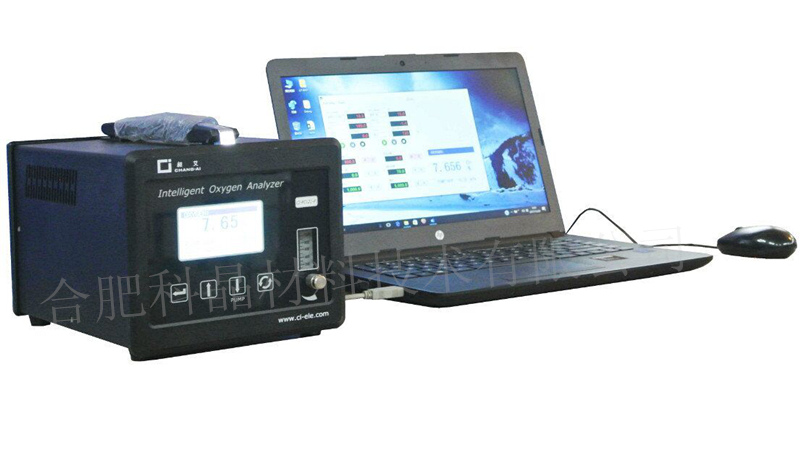

在线氧分析仪
|
• 传感器:变频离子流氧传感器
• 电源:85-264VAC,50/60HZ
• 功率:30W
• 测量范围:0-25.00% O2
• 精度: 0-99.9ppm: ±10ppm
100-999.9ppm: ±3%FS
1000-9999ppm: ±3%FS
1%-25.00%:测量值的±3%
• 通讯:RS232(标配)/RS485(选配)
• 响应时间:60S(充分预热后)
• 环境温度:-10~50℃
• 样气压力:常压±10%
• 样气流量:400-600ml/min
• 尺寸:264mmL*190mmW*159mm H
• 重量:4KG
|
增压泵(可选配) |
• 增压范围:0-35MPa
|

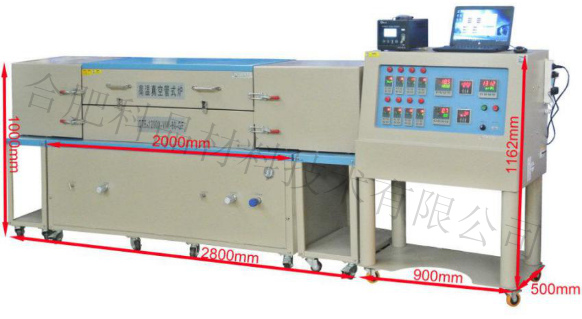

设备尺寸 |
• 炉体:3700mmL*600mmW*1190mmH
|
设置重量 |
• 约480kg |
质量认证和质保 |

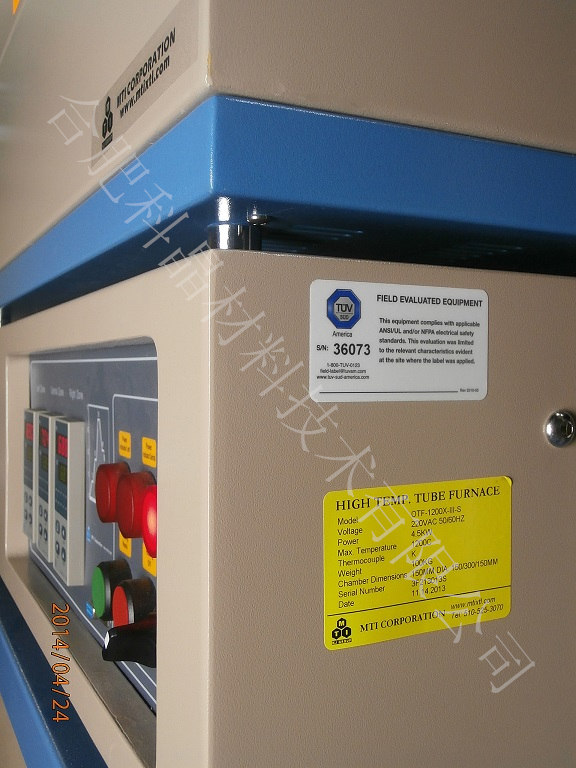

• 所以电器元件(输入电压>24V)都通过了UL或MET认证
• 一年质保期,终生维护 |
