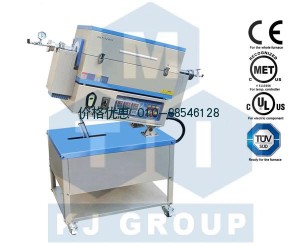

合肥科晶三温区可倾斜旋转炉-OTF-1200X-5L-R-III

壳体结构

• 采用双层壳体结构，并安装有风冷系统
• 炉膛材料采用高纯氧化铝，可以最大程度减少能量损失
• 内炉膛表面涂有1750℃进口氧化铝涂层材料提高反射率及炉膛洁净度
• 采用直流电机带动石英管转动（可调）
• 炉体可以倾斜，最大倾斜度可以达到30°.
• 炉体为开启式，可以达到较快降温和方便更换炉管

加热区

• 三个温区总长度: 600mm
• 温区1: 150 mm  ( 6")
• 温区 2: 300mm  ( 12")
• 温区 3: 150 mm ( 6")
• 恒温区: 450 mm （ +/-2ºC三个温区设置同样的温度）

炉管和法兰

• 石英炉管尺寸:  130 mm O.D. x 120 mm I.D. x 1200 mm L + 60 OD mm

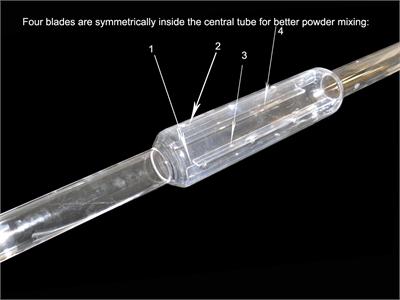

• 两端直径为60mm)可点击下图查看炉管结构

• 炉管中焊有杨料板，可以更好的使材料混合
• 仪器中包含一对不锈钢密封法兰（法兰上安装有不锈钢针阀和旋转接头）

气体连接口

• 进气口采用φ6.35的卡套接头
• 出气口采用直径为φ12mm的宝塔嘴接头

工作温度

• 连续工作：1100°C
• 最高工作温度：1200°C < 1 hours

温控系统

采用PID方式调节，三个温区独立控制，每个温区都可以设置30段升降温程序

控温精度

+/- 1°C

炉管旋转速度

0 - 10 RPM（可调）

炉体倾斜角度

0 - 30°

真空度

10^-2 torr（机械泵）

产率

2 kg

最大功率

4 KW

电压

208 - 240V 单相 (需要30 A的空气开关）

质保期和质量认证

• 一年质保期  (不包括炉管、加热元件和密封圈损耗件）
• CE认证
• 所有电器元件（>24V）都通过UL / MET / CSA认证
• 若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证

产品尺寸

900H×600W ×1500L,mm

净重

 130 kg

专利名称：一种可倾斜式回转炉

专利编号:ZL-2011-2-0162234.8

尊重创新、鄙视抄袭、侵权必究
