合肥科晶1100℃带校准系统管式炉-GSL-1100X-50-LVT

名称

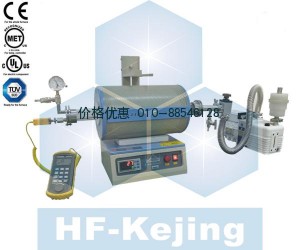

1100℃带校准系统管式炉-GSL-1100X-50-LVT

视频

主要参数

·最高温度: 1100℃（小于30min）

·工作温度: 1000℃

·推荐升温速率:≤ 10℃/min

·加热区：300 mm

·最大功率：1.5KW

·电压：AC 220V, 50Hz

炉体结构

·炉膛采用高纯氧化铝纤维材料，最大程度减少能量损失

·高度可调的不锈钢外壳

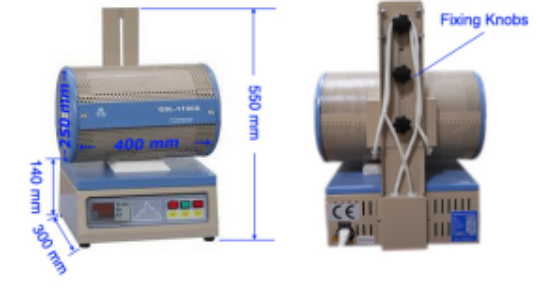

·背部可以调整的三个旋钮，灵活改变炉子的垂直位置（从控制盒平台到炉膛下端）

·多种配置适用于各种热处理需求

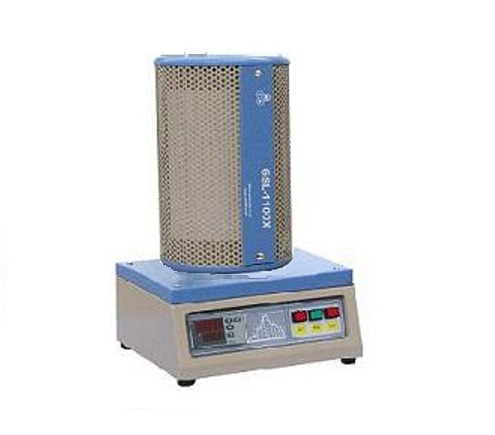

多种位置可调	可用作立式马弗炉	固定旋钮进行位置可调

炉管尺寸及材质

·石英管Φ 50×610mm

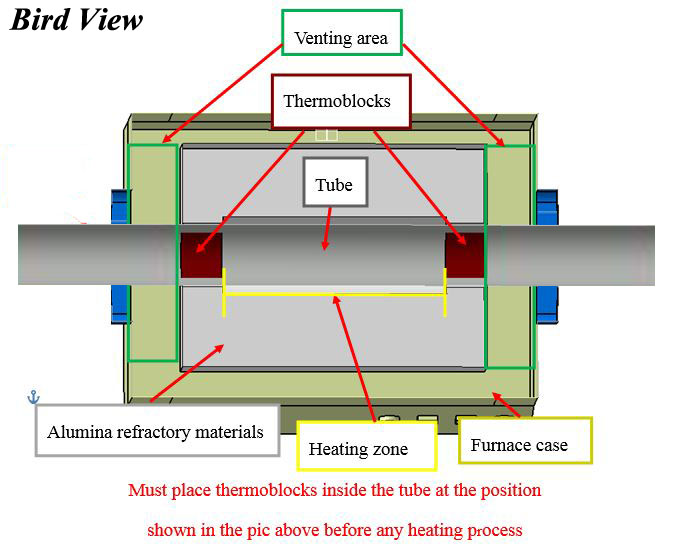

·包括氧化铝管堵用于阻止来自内部管子的热辐射。（管堵在加热前必须完全插入炉腔）

·石英管堵(另购) 可提高炉管内部真空度及洁净度

温控系统

·全自动PID自整定功能

·30 段可编程控制器，方便客户按自己要求设定升温曲线

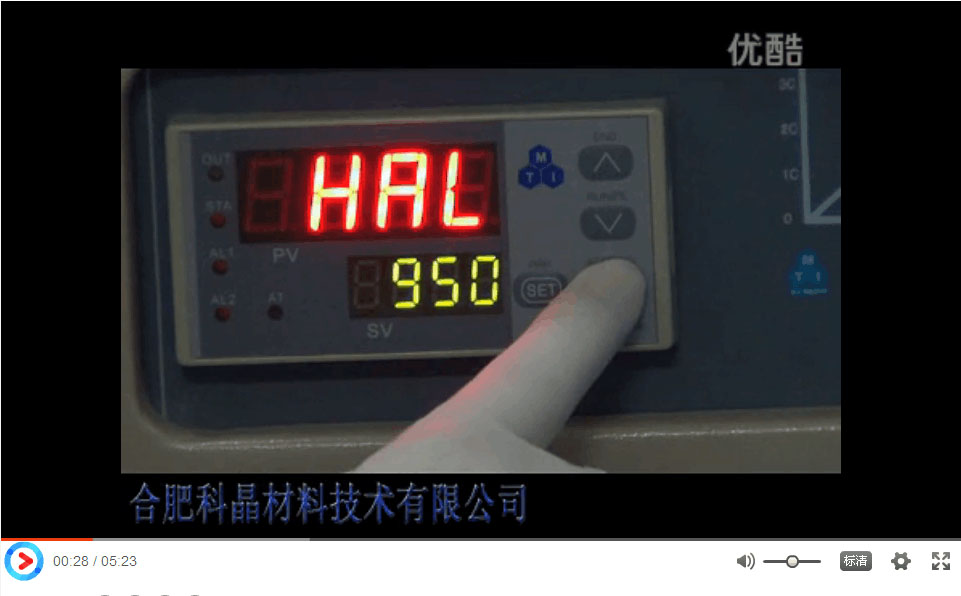

·控温仪表操作视频

·设有超温及断偶保护

·控温精度: ±1 ℃

·K型热电偶

加热元件

掺钼铁鉻铝合金

密封法兰及真空连接

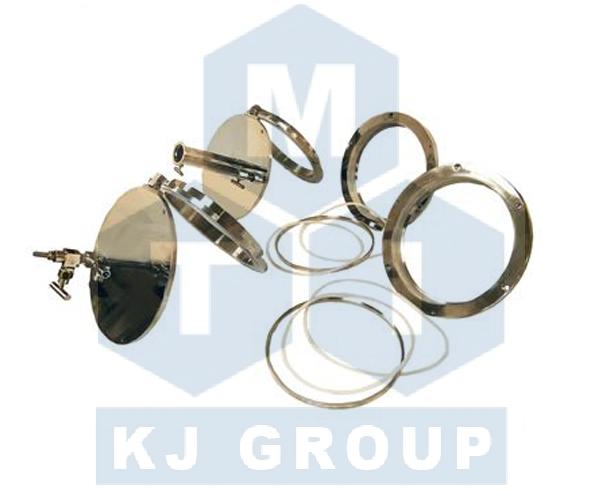

·不锈钢密封法兰(左端进气口为1/4”软管接口, 右端抽气口为KF-25接口，图1)

·标准的1/4“带针阀的宝塔嘴接口

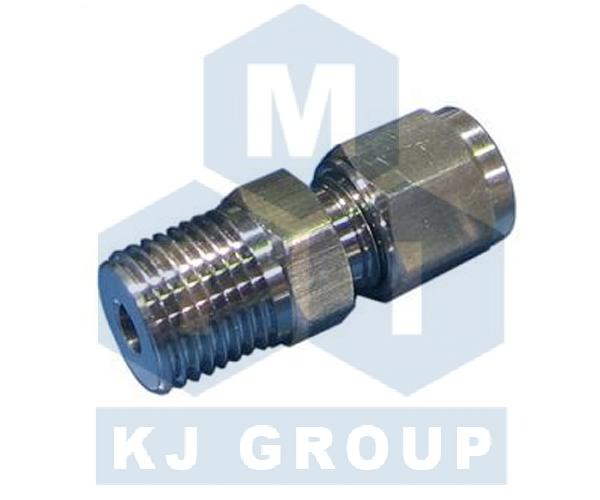

·为了可以使用高压气体，您可以用1/4＂软管接头替换标准宝塔嘴管接头（图2）

·可选：为了达到高真空，可以用KF25转接头替换标准宝塔嘴接头

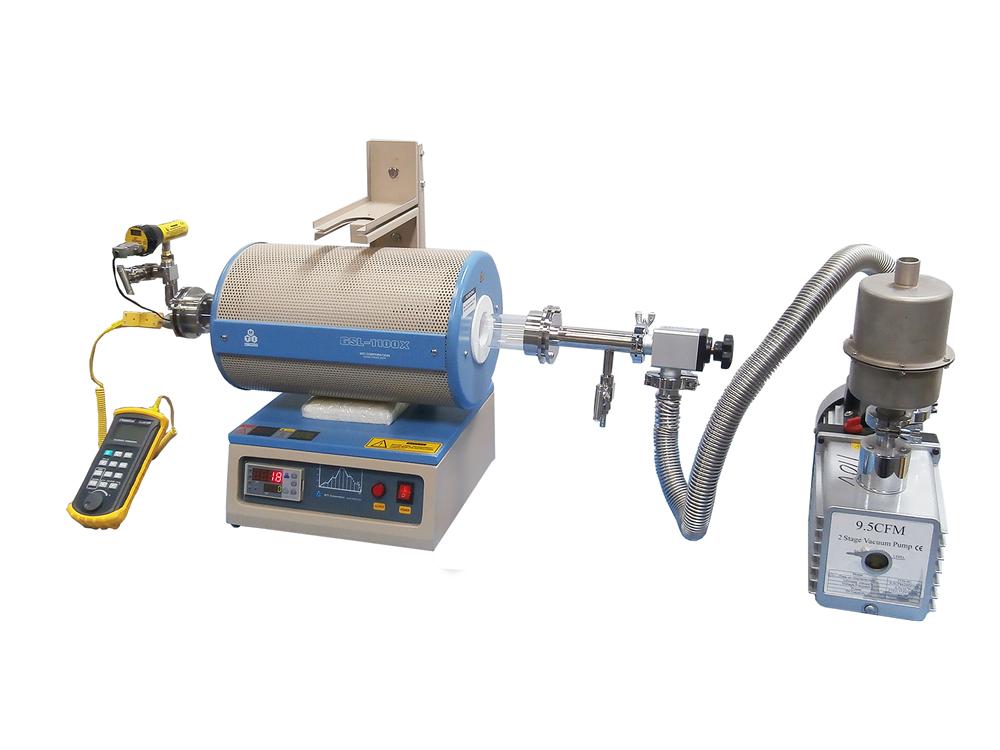

·可选真空连接：

·本公司进口的防腐型数字式真空显示计，其测量范围为3.8x10-5 至 1125 Torr. 不需因测量气体种类不同而需要系数转换。（图3）

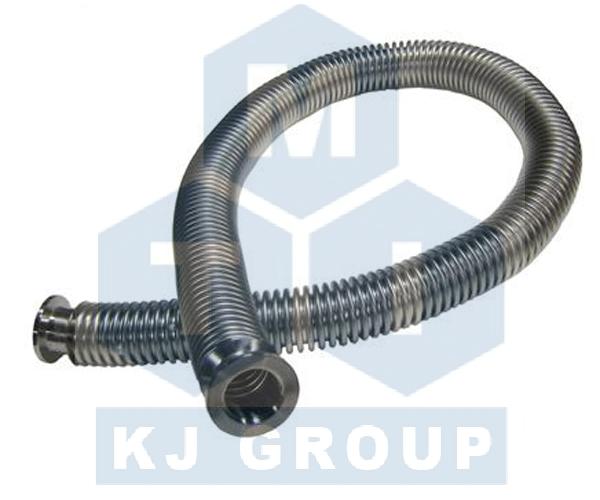

·KF25不锈钢波纹管（图4）

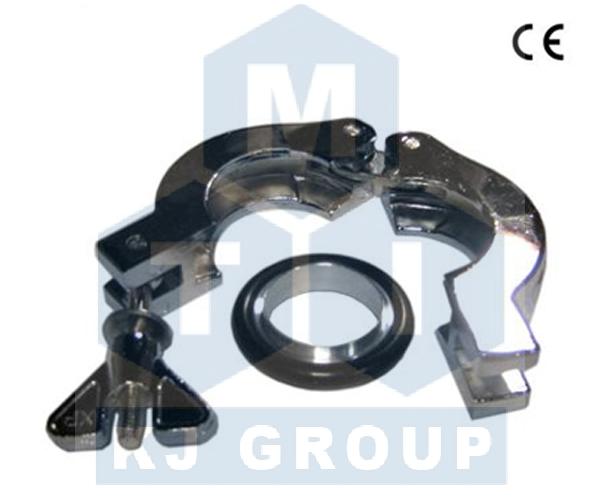

·KF25快速装卸卡箍（图5）

图1	图2	图3	图4	图5

真空系统

·包括双旋片机械泵 (220V, 226 L/m) 油雾过滤器& KF-D25 不锈钢真空波纹管 和 KF25 卡箍

·真空度可达到 1E-2 Torr ( 50 m-torr)

·分子泵：1E-5 Torr

外形尺寸

260×380×400 mm (D x H x W)

净重

45Kg

认证

·所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

质保期

一年保修，终身技术支持。

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

应用注意事项

·炉管内气压不可高于0.02MPa

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击
