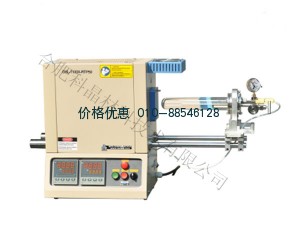

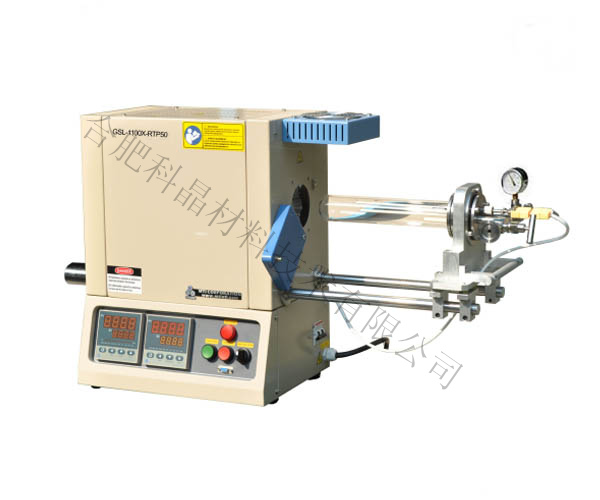

1100℃快速热处理炉GSL-1100X-RTP50合肥科晶产品简介:
GSL-1100X-RTP50是一款CE认证的快速加热冷却炉,配置50mm OD×44mm ID×304.8mm L的高纯石英管(单端封口),最高工作温度可达1100℃,一滑轨安装在右侧法兰处用于炉管的手动移动,从而实现快速的加热冷却。为取得最快加热,可以预先加热炉子到设定的温度,然后将炉管插入到加热区内;为获得最快冷却,可在样品加热后从加热炉中移出炉管在空气中进行强冷。加热和冷却速率在真空或者惰性气体环境下可以达到10°C/s,是低成本快速热处理的理想炉子。
1100℃快速热处理炉GSL-1100X-RTP50合肥科晶产品技术参数:
结构特点 |
• 配置单端封口石英管,一滑轨安装在右侧法兰处用于炉管的手动移动
• 管子一端安装真空法兰,真空度用分子泵可以到10-5Torr,机械泵可到10-3Torr。
• 法兰处可插入一根直径1/4”热偶用来监测管内实际温度
|
|
工作电源 |
• 电压:AC208-240V,50/60Hz
• 功率:2.5KW
|
|
最高工作温度 |
• 1100℃ |
|
温度精度 |
• ±1℃ |
|
加热区长度 |
• 152mm |
|
恒温区 |
• 100mm(±1℃) |
|

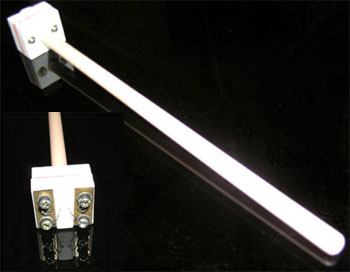

加热元件 |
• 硅碳棒4根 |
|
热电偶 |

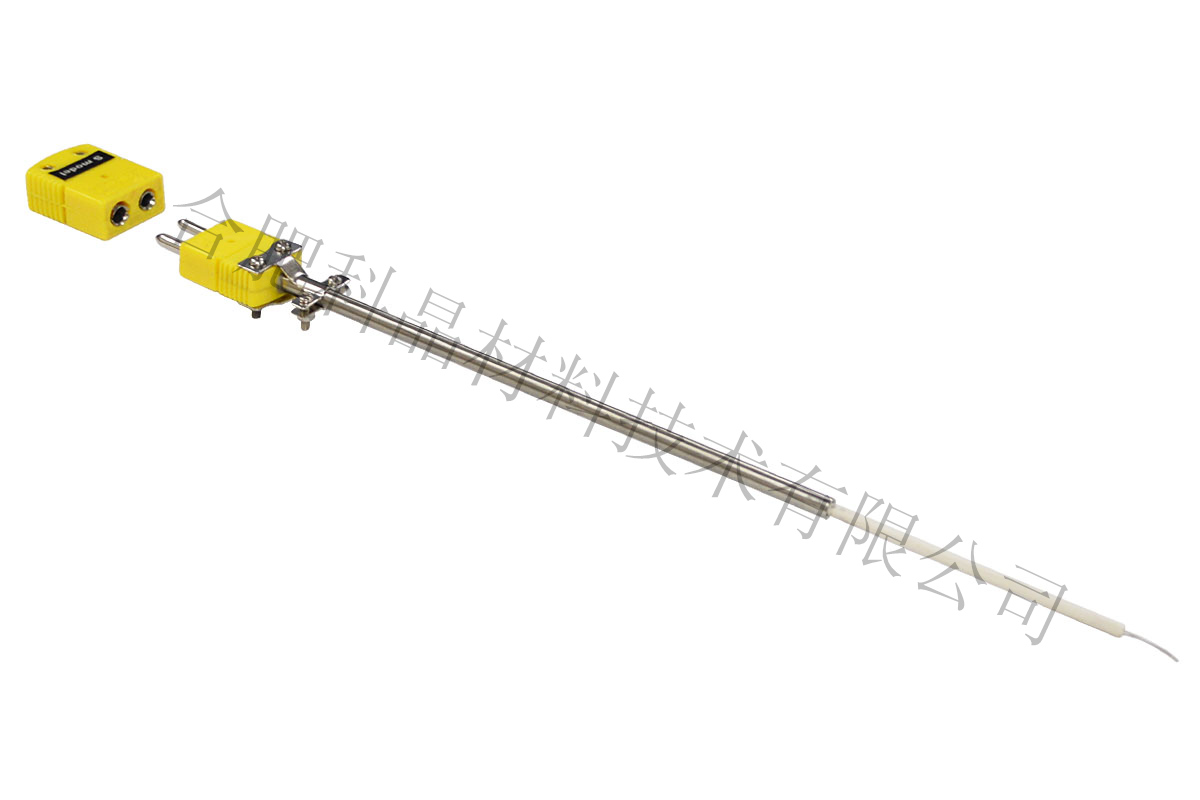

• 2个S型热电偶:1根用于测量和控制炉体温度,1根用于监测炉管内样品的实时温度
|
|

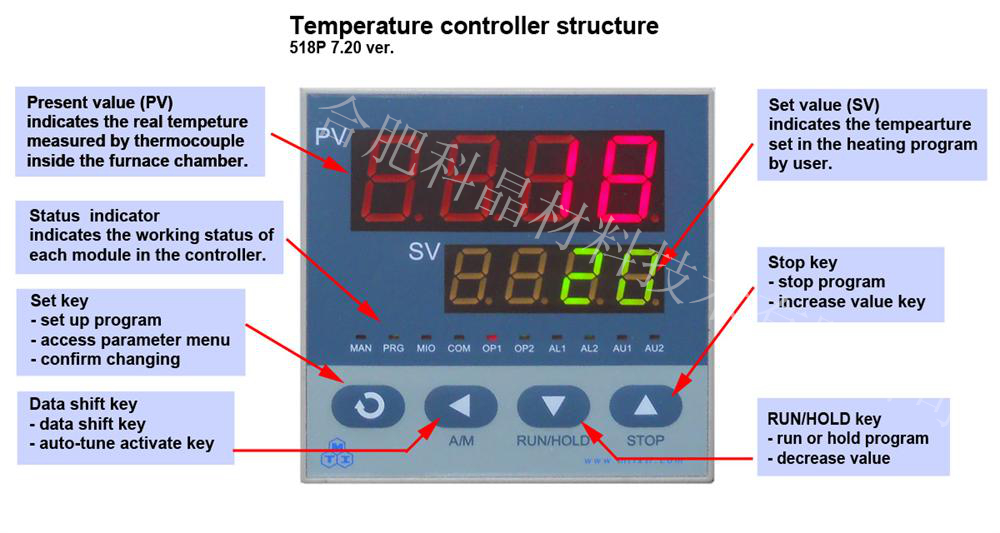

温度控制 |
• 两个温区分别由两个独立的温控系统控制
• 采用PID方式调节温度,可设置30段升降温程序
• 设置有超温和断偶保护
• 控温精度为±1℃
• 设备面板上带有RS485通讯接口
• 可选购PC控制模块,可采用电脑来设置和显示温度曲线
|
|

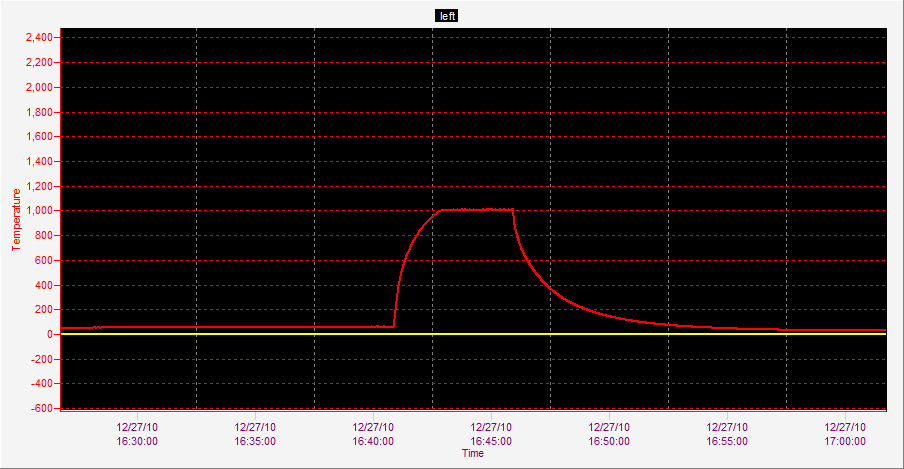

加热和冷却速率 |
加热速率:
30°C/sec (RT - 500°C);
12°C/sec (500°C - 800°C);
5°C/sec (800°C - 900°C);
3.6°C/sec (900°C - 1000°C);
1°C/sec (1000°C - 1100°C);
16°C/sec (1100°C - 800°C);
9°C/sec (800°C - 600°C);
5°C/sec (600°C - 500°C);
3.6°C/sec (500°C - 400°C);
2.5°C/sec (400°C - 300°C);
|
|
炉管尺寸 |

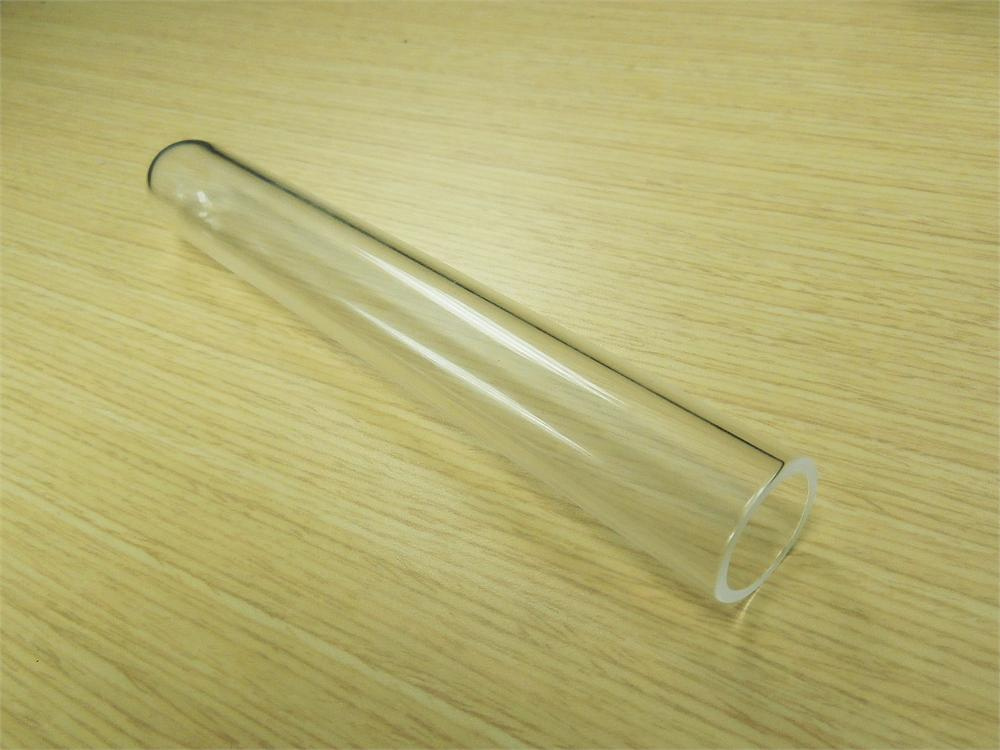

• 单端封口高纯石英管 尺寸:50mm OD×44mm ID×304.8mm L 最高工作温度:1100℃(常压下) 1000℃(真空下)
|
• 可选:CF高真空法兰
最高温度:1000℃,10-6Torr
|
滑轨 |
• 镀Cr厚钢板做的双向滑轨
• 滑动长度:350mm
|
|

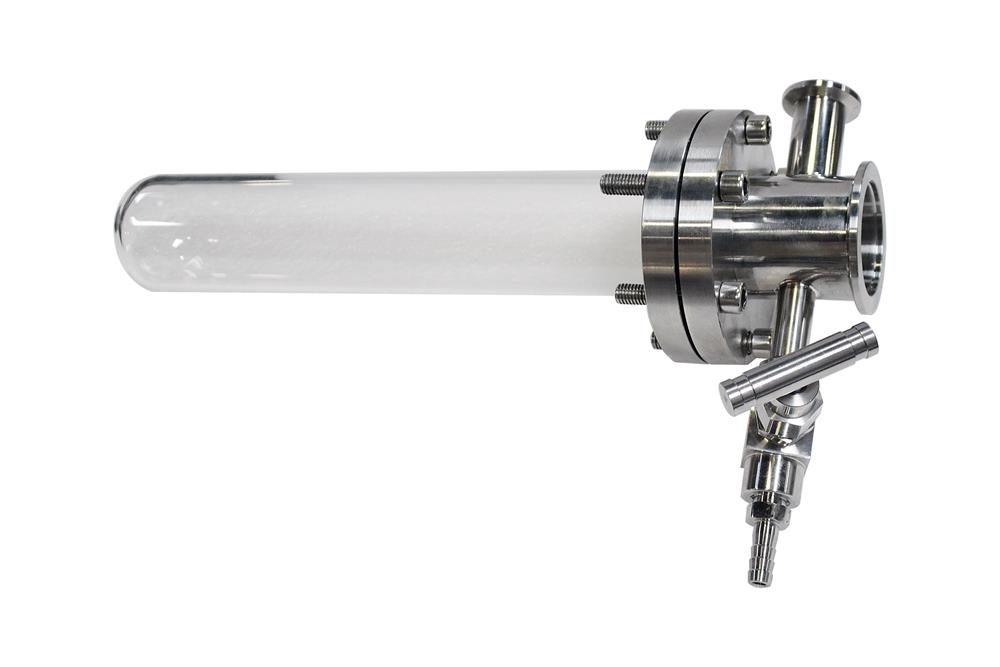

密封法兰 |
• 管子一端安装真空法兰,标配一机械压力表
• 法兰处可插入一根直径1/4”热偶用来监测管内实际温度
|
|
真空度 |
• 取决于所选真空泵(真空泵不在标配中)
• 10-5Torr(采用分子泵)
• 10-2Torr(采用机械泵)
|
|
产品尺寸 |
• 400mm L×305mm W×530mm H |
|
产品重量 |
• ~45kg |
|
质保期 |
• 一年保质期,终生维护(加热元件、石英管、密封圈等耗材不在保修范围内) |
|
质量认证 |
• CE认证 |
|
使用注意事项 |
• 炉管内气压不可高于0.02MPa
• 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
• 当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态
• 进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
• 石英管的长时间使用温度<1100℃
• 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)
|
|
应用注意事项 |

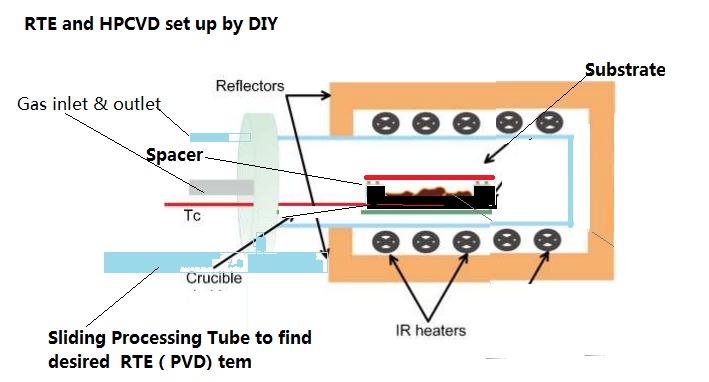

• 可利用此设备DIY构建快速热蒸发以及物理化学气相沉积工艺,如下图:
|
