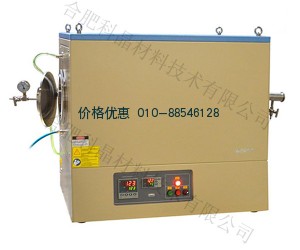

合肥科晶单温区管式炉GSL-1100X-XX-S (UL)

名称

1100℃单温区大口径管式炉（6,8.5，11英寸管径）GSL-1100X-XX-S

1、大体积设备提示          2、多种配件可选提示          3、图片未及时更新提示

设备型号

GSL-1100X-6-S

GSL-1100X-8.5-S

GSL-1100X-11-S

高纯石英管尺寸

规格1：152 OD x 143 ID x 1320mm L

规格2：152 OD x 143 ID x 1020mm L

规格1：216 OD x 206 ID x 1320mm L

 规格2：216 OD x 206 ID x 1020mm L

规格1：279 OD x 269 ID x 1320mm L

规格2：279 OD x 269 ID x 1020mm L

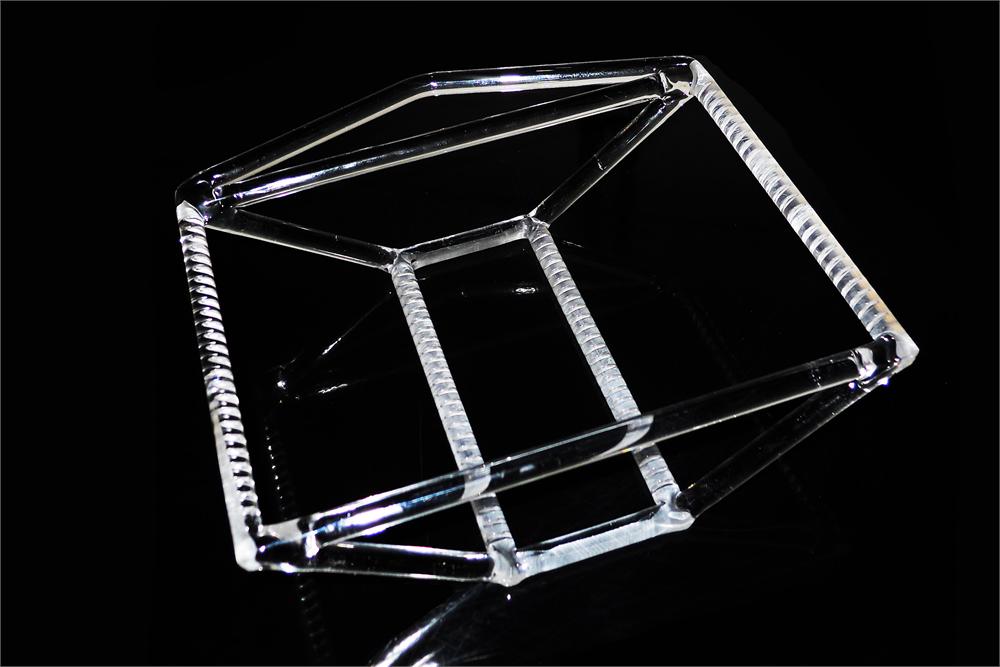

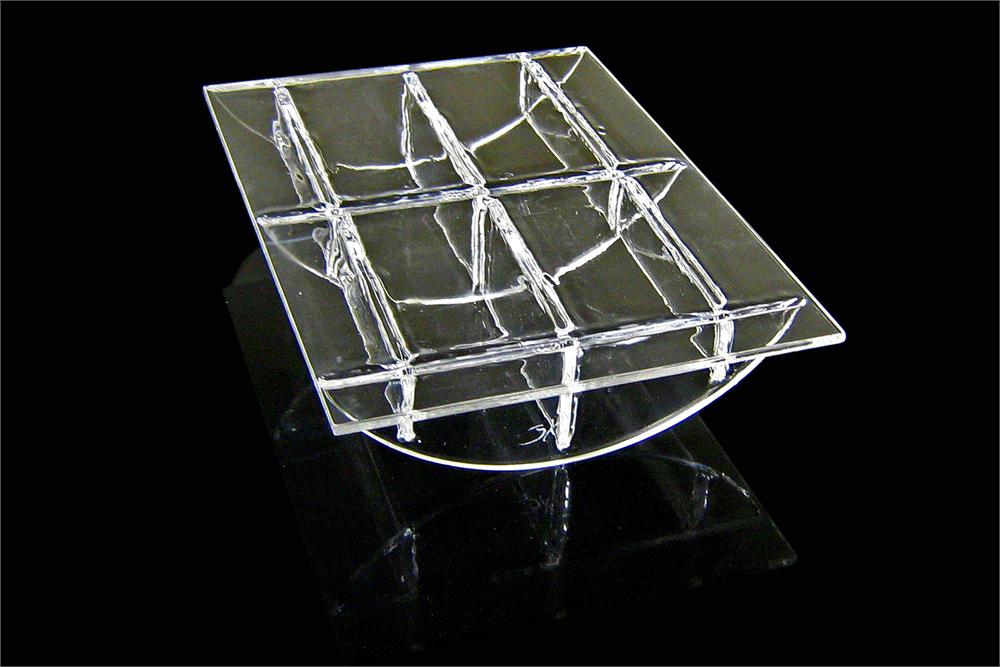

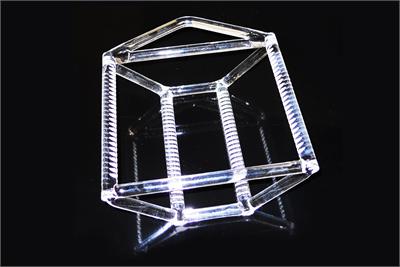

石英舟（可选）

最大可兼容4”直径基片

最大可兼容6”直径基片

最大可兼容8”直径基片

基本参数

热偶：K型热偶    建议升温速率：≤10℃/min

温度：1000℃ （1100℃＜1h）   电源：AC220，50Hz   最大8KW

加热区

规格1：加热区长度：600mm

规格2：加热区长度：900mm

炉体结构

·采用双层壳体结构，并带有风冷系统，使表面温度低于70℃（参考值，详情请点击）

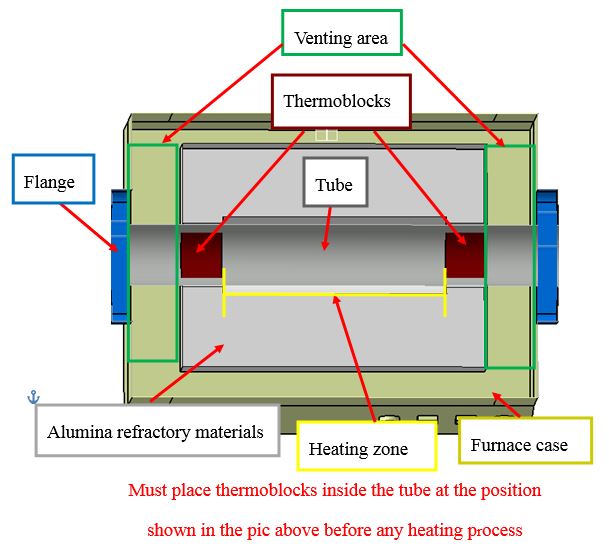

·设备中配有2个氧化铝管堵，设备使用时必须把管堵塞入到炉管两端（保证恒温区和密封圈的密封性）

·高纯氧化铝纤维作为炉膛材料（表面涂有高温氧化铝涂层，可提高加热效率延长炉膛使用寿命）

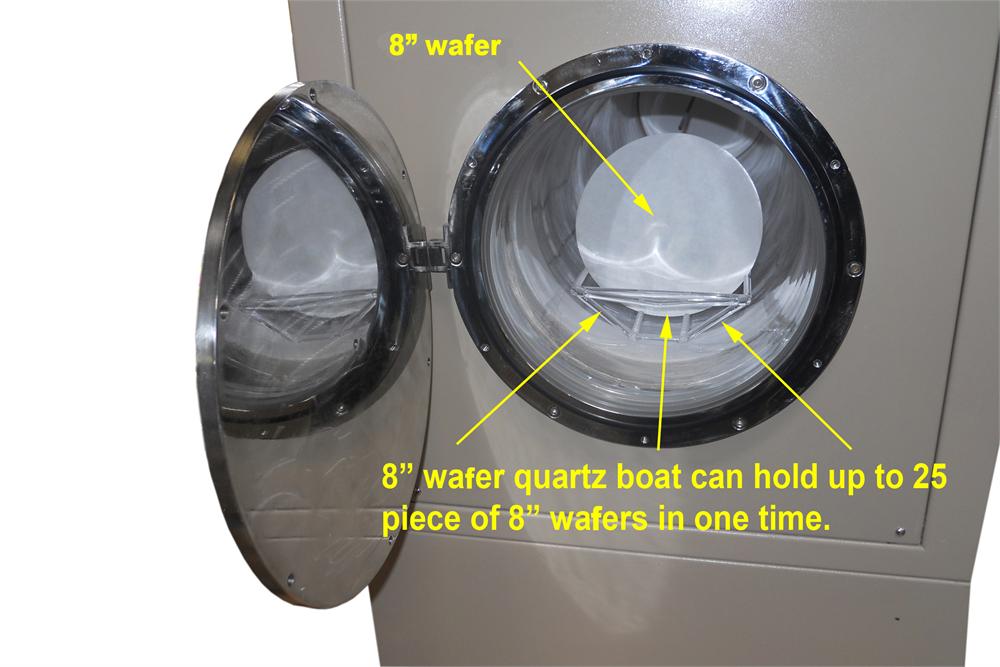

·该炉可作为退火或扩散炉，最大可用于8”晶片放在对应石英舟中

加热元件

掺钼铁铬铝(表面涂有氧化锆涂层，可以极大程度延长使用寿命）

密封法兰

·采用铰链式法兰和O形密封圈加上机械泵可使真空度达到10-2Torr（参考值，详情请点击）

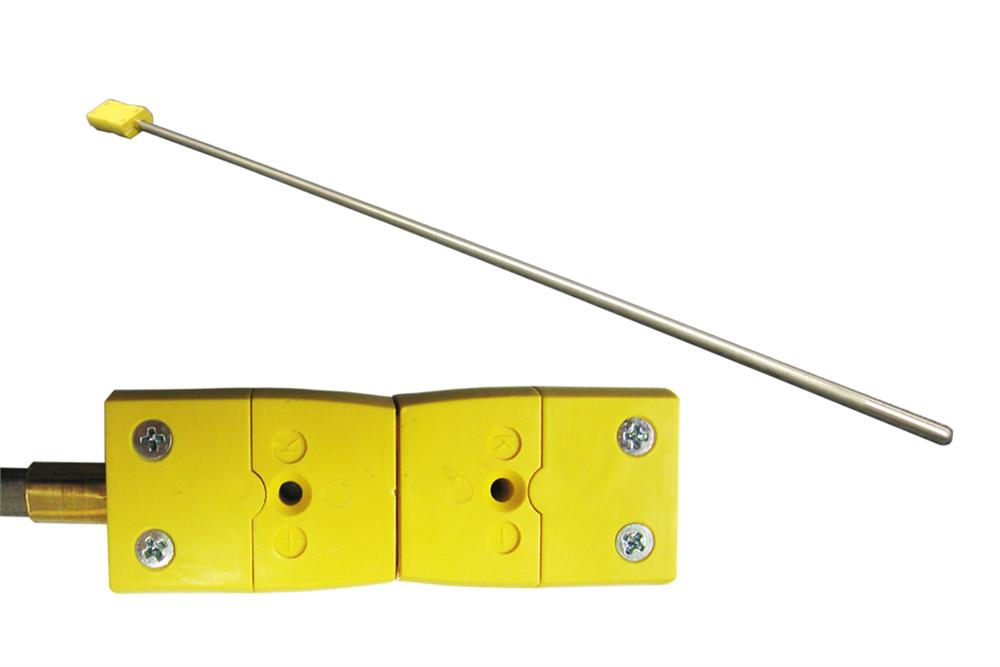

·可选购一套温度测试装置（铠装热偶、补偿导线和温度仪表），用于测试炉管内部的温度

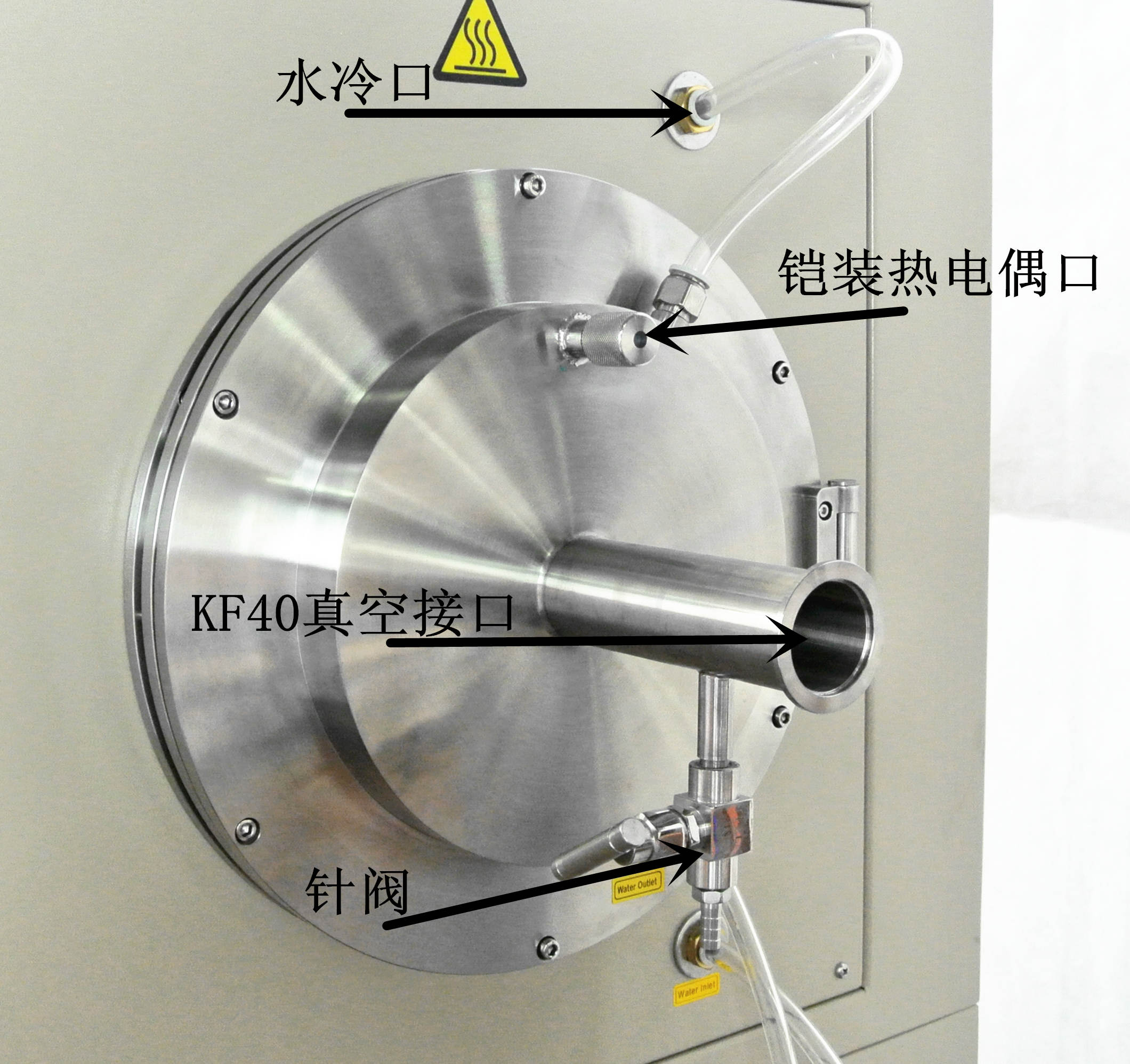

·左侧水冷法兰：真空压力表、不锈钢针形阀和1/4”宝塔嘴接头

·右侧水冷法兰：kf40真空接口，方便连接到kf40适用的波纹管、泵和kf40挡板阀。（如果您的泵是kf25接口，你需要一个kf40-kf25转接头）

温控系统

·包含一款YD518P型温度控制器

·PID自动控温系统

·智能化30段可编程控制

·控温精度：±1℃

·默认DB9 PC通信连接端口

·通过MET认证

·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据

温度校准（可选）

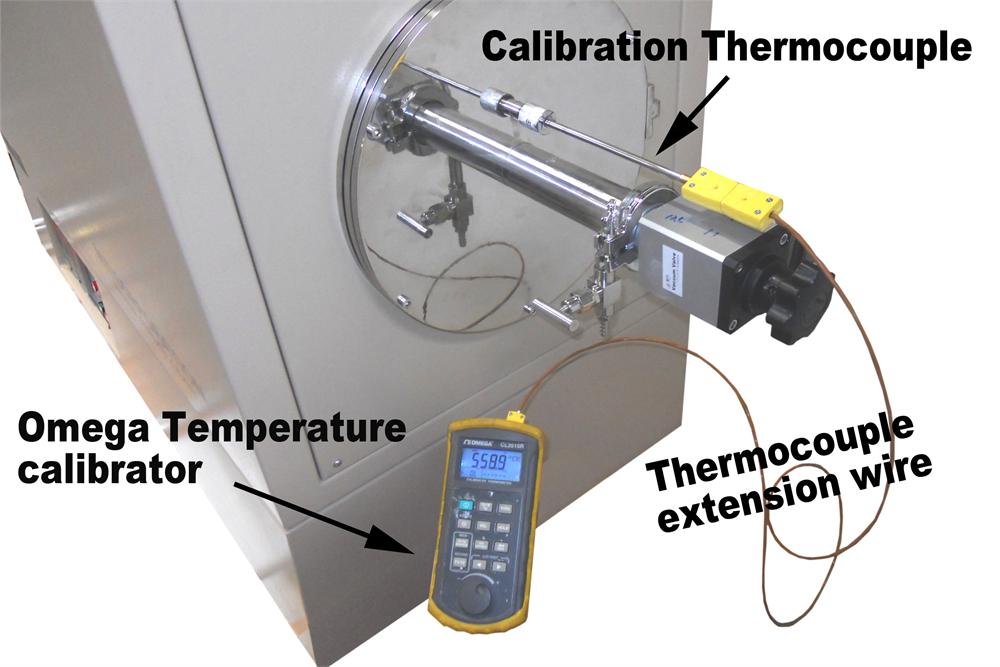

·定期对管式炉进行温度校准，可保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包，辅助您完成这项工作，完整的校准套件包括

·48”L（1/4”OD）K型热电偶校准

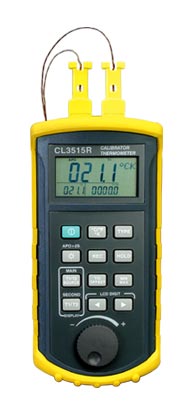

·一Omega温度校准器

·热电偶补偿线

·可以考虑分子泵，真空度可达10-5Torr

外形尺寸

规格1：1880 L x 700W x 930 H mm

规格2：2180 L x 700W x 930 H mm

净重

约200 kg

质保期

一年保修，终身技术支持。

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

真空系统

·多种真空系统可选

·可选购一个冷真空阱，以避免真空泵造成污染

质量认证

所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

使用注意事项

·炉管内气压不可高于0.02MPa

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击

·石英管的长时间使用温度＜1100℃

·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）
