合肥科晶高温高压炉--OTF-1200X-HP-III-W

炉体结构

• 采用双层壳体结构，并带有风冷系统，使得炉体表面温度不高于60℃
• 采用高纯氧化铝作为炉膛材料，并且表面涂有美国进口高温氧化铝涂层，可提高加热效率和延长仪器的使用寿命。

输入电压和最大功率

• 电压AC220V  50/60Hz 单相
• 最大功率：4KW

加热区

• 三个加热区：150mm + 150mm + 150 mm
• 总加热区：450mm
• 恒温区长度：200mm(±2℃，三个温区设置同样的温度）

炉管

• 材料：镍基合金钢
• 尺寸：50mm(外径) x30 mm（内径）x 1200 mm L

工作温度

• 最高工作温度：1100℃（< 1hr ）
• 连续工作温度：1000℃
• 升温速率：≤10°C/min

工作压力和工作温度

• 230Bar  温度≤800°C
• 138 Bar      温度  ≤900°C
• 138Bar  温度≤900°C
• 69Bar   温度≤1000°C
• 46Bar   温度≤1100°C

温控系统

• 三个温区分别由三个温控系统独立控制，都可设置30段升降温程序
• 采用PID方式进行温度调节，并设置超温和断偶保护
• 控温稳定性：±1°C

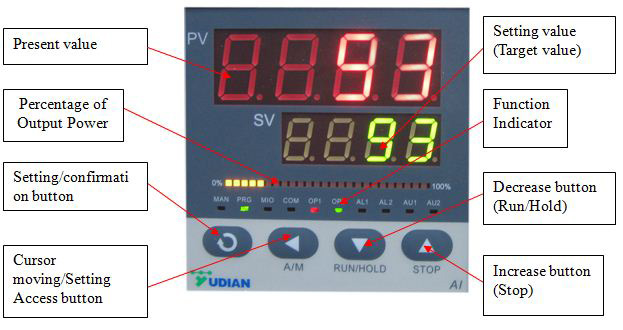

• 控温仪表操视频

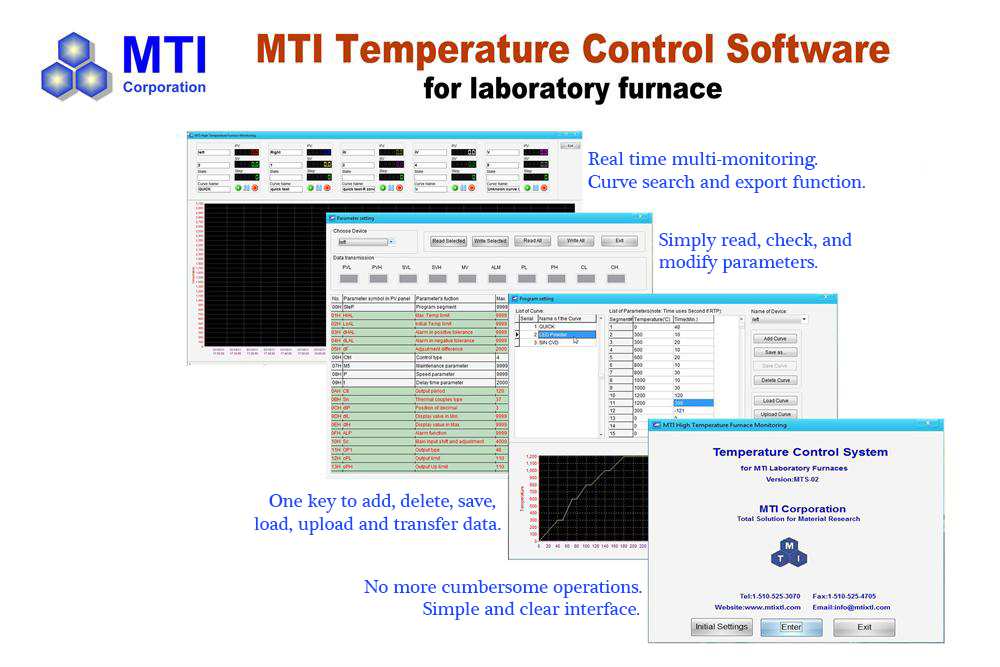

• 可以选择PC控温温软件，将设置程序和温度曲线图导入到电脑中

压力传感器和压力显示

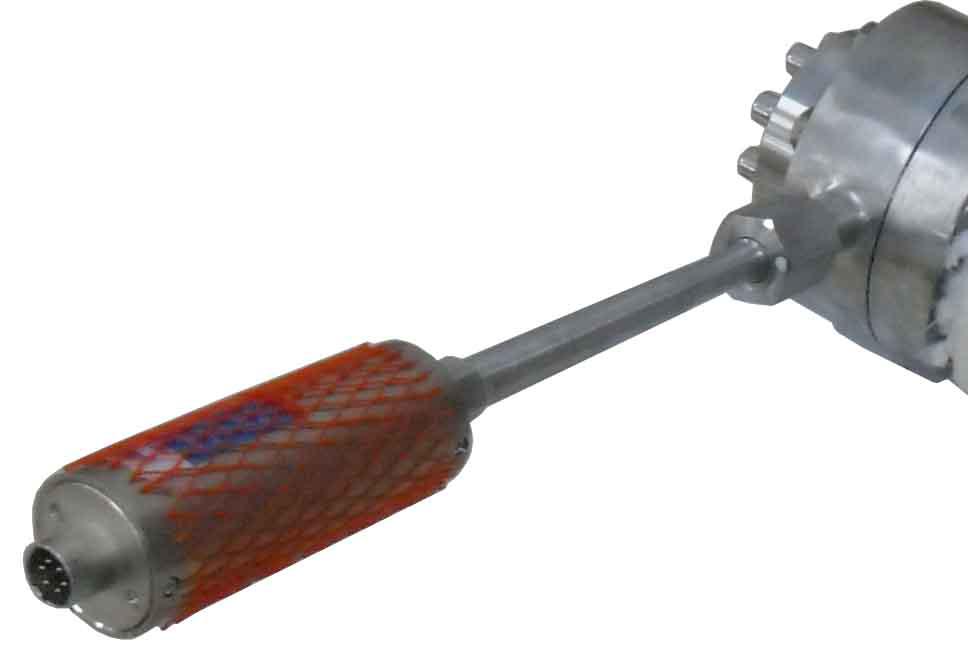

• 两端法兰上分别安装有高压传感器和低压传感器
• 进气端法兰上安装高压传感器，出气端法兰上安装低压传感器，以此达到对炉管内气压更准确的测量
• 炉管内气压采用数字显示


  低压传感器	高压传感器	气压显示仪

石英窗口

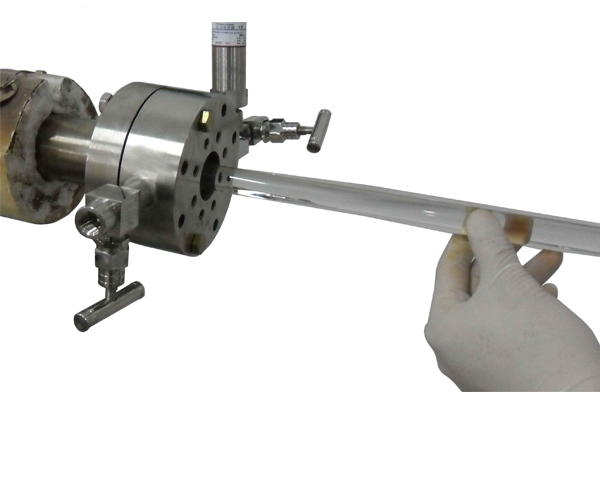

• 采用两个石英棒作为光学窗口，以达到减少光的散射，使测试光更好地通过测试气体
• 石英棒尺寸：Φ25×600mm
• 也可选用蓝宝石晶棒，可更好地通过激光和红外光


密封法兰

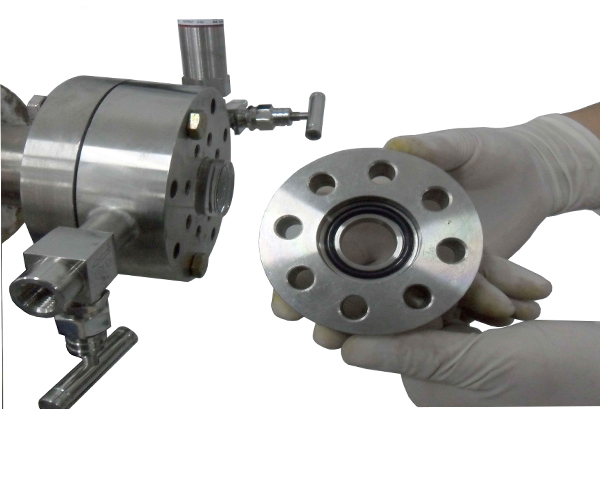

• 采用CF密封法兰，并采用无氧铜密封圈和氟胶密封圈（可耐温300℃）

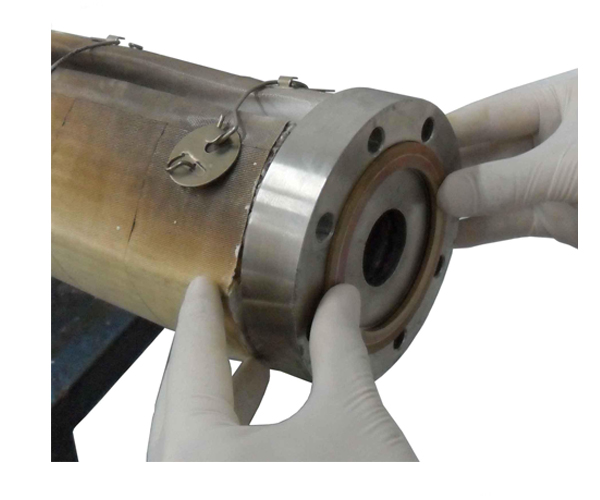

• 法兰上套用氧化铝保温层，以保证实验时法兰表面温度不低于120℃，主要是防止水蒸气凝结，引起光的散射，从而影响实验

外形尺寸和重量

• 外形尺寸：1290mm Lx 380mm W x 540mm H
• 重量：约120kg

质保期

一年质保期，终身维护，相关耗材除外，如加热元件，密封圈等易耗件

质量认证

• CE认证
• 所有电器元件（＞24V）都通过了UL/MET/CSA认证
