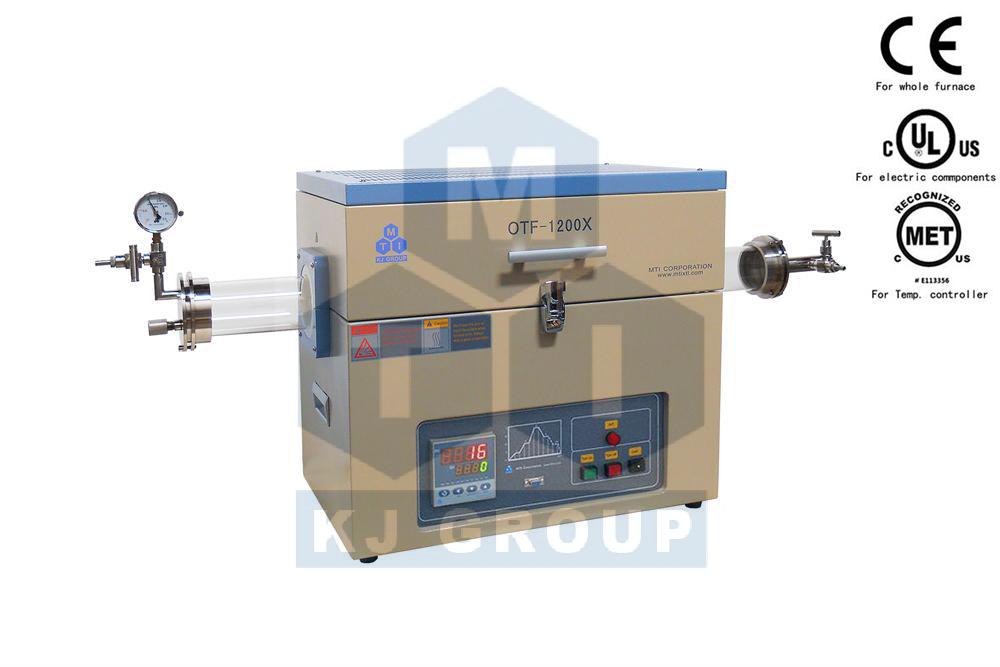

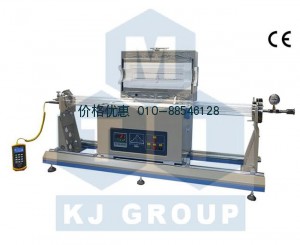

单温区滑轨炉OTF-1200X-80SL-UL合肥科晶产品简介:
单管滑动快速加热冷却炉OTF-1200X-80SL是一款CE认证的可滑动管式炉,配置dia3”x55” 石英管,工作温度最高达1200°C。炉底安装一对滑轨,可用手动滑动。加热和冷却速率最大可达100°C/m。为取得最快加热,可以预先加热炉子到设定的温度,然后移动炉子到样品位置。为获得最快冷却,可在样品加热后移动炉子到另一端。加热和冷却速率在真空或者惰性气体环境下可以达到10°C/s,是低成本快速热处理的理想炉子。
单温区滑轨炉OTF-1200X-80SL-UL合肥科晶产品技术参数:
名称
|
1200℃单温区滑轨炉-OTF-1200X-80SL
|
视频
|
|

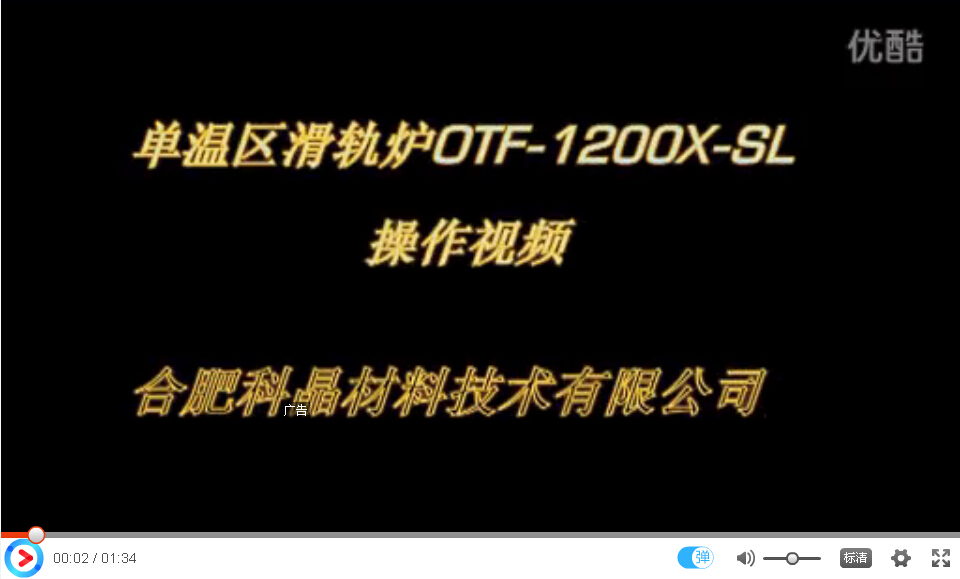

操作视频
|
|
炉体结构
|
·采用双层壳体结构,并带有风冷系统,使表面温度低于70℃
·高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)

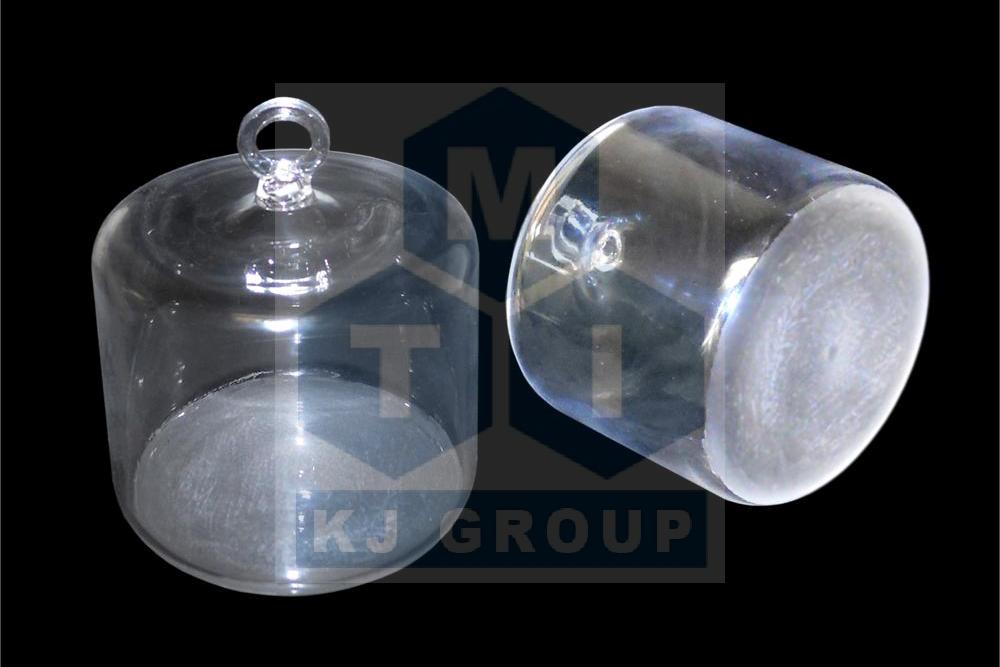

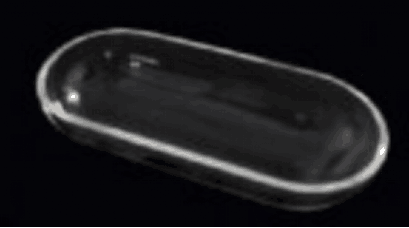

·可选购石英管堵及石英坩埚,可增加炉管内洁净度及真空度(图3-4)
·设有开门断电功能,提高实验安全性(图5-6)
·炉底安装一对滑轨,可用手动滑动,滑轨长度为1500mm,炉子可以滑动600mm的距离
|
|
图5 |
图6 |
|
基本参数
|
热偶:K型热偶 炉建议升温速率:≤10℃/min
温度:1100℃ (1200℃<1h) 电源:AC220,50Hz 最大2.5KW
|
高纯石英管尺寸
|
·尺寸:80 O.D x 75 I.D x 1400 L (mm)
|
加热元件
|
掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命)
|
加热区
|
加热区长度:440mm
|
密封法兰
|
·一对SS 304真空法兰与双高温硅O形环包括在内
·两个针阀已分别安装在两个法兰上(图一)
·一个真空压力表安装在一侧法兰(图一)
·可选:您可以选购kf25真空口法兰(图二)

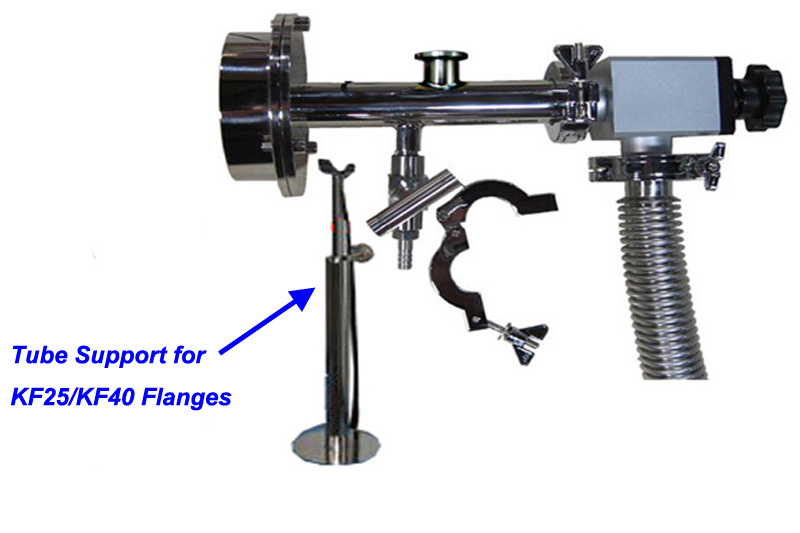

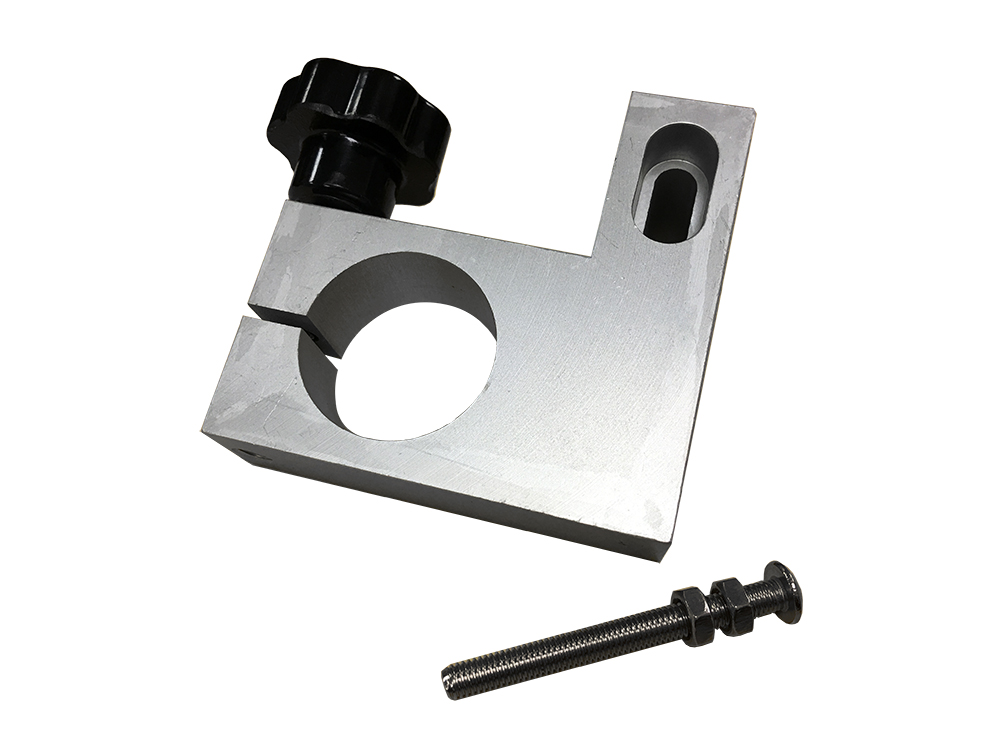

·您可以订购法兰支架(图三)
|
温控系统
|
·包含一款808P型温度控制器
·PID自动控温系统
·智能化30段可编程控制
·控温精度:±1℃
·默认DB9 PC通信连接端口
·通过MET认证
可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。
|
可选
|
为了达到更长的恒温区,有双温区滑轨炉可选,双温区加热区:220mm+220mm

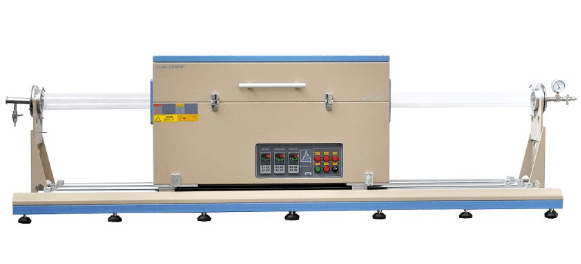

为了达到更长的恒温区,有三温区滑轨炉可选,三温区加热区:300mm+300mm+300mm
|
温度校准(可选)
|
·定期对管式炉进行温度校准,可保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包,辅助您完成这项工作,完整的校准套件包括:

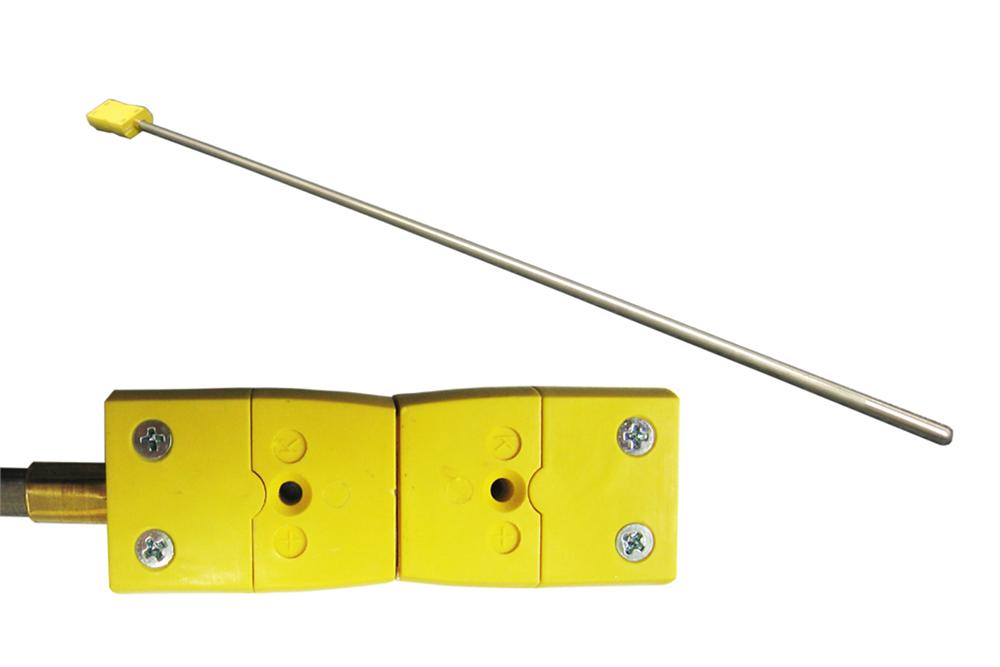

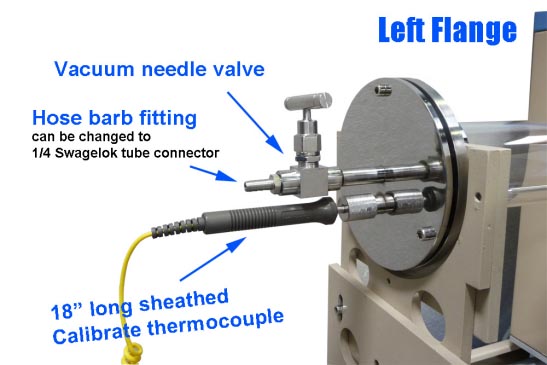

·48”L(1/4”OD)K型热电偶校准

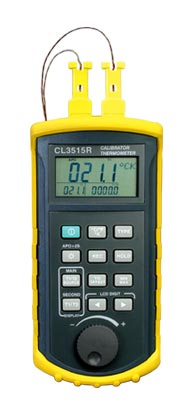

·一Omega温度校准器
·热电偶补偿线
·你可以考虑分子泵,真空度可达10-5Torr
|
滑轨
|
·镀铬钢制成的双滑轨
·滑轨长度:1500mm
·滑轨中包含两个个固定装置,用于固定炉子的位置
|
真空系统(可选)
|
·用机械泵真空度达 50 mtorr
·用分子泵真空度可达 10E-4 torr
·可选购一个冷真空阱,以避免真空泵造成污染
|
尺寸
|
1500mm L x 510mm W x 670mm
|
净重
|
100Kg
|
保修期
|
一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
认证
|
所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
使用注意事项
|
·炉管内气压不可高于0.02MPa
·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当
·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
·石英管的长时间使用温度<1100℃
·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)
·提示:最大的加热和冷却速度是通过将炉管的一侧预热到目标温度,然后将炉子滑到另一侧来实现的。 您可以选择将样品放置在预热区域。
|
