合肥科晶三温区管式炉OTF-1200X-III-C

名称

1200℃小型三温区开启式管式炉OTF-1200X-III-C

炉体结构

·采用双层壳体结构，并带有风冷系统，使表面温度低于70℃

·高纯氧化铝纤维作为炉膛材料（表面涂有高温氧化铝涂层，可提高加热效率延长炉膛使用寿命）

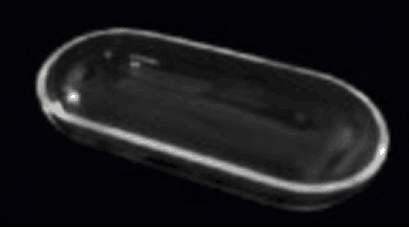

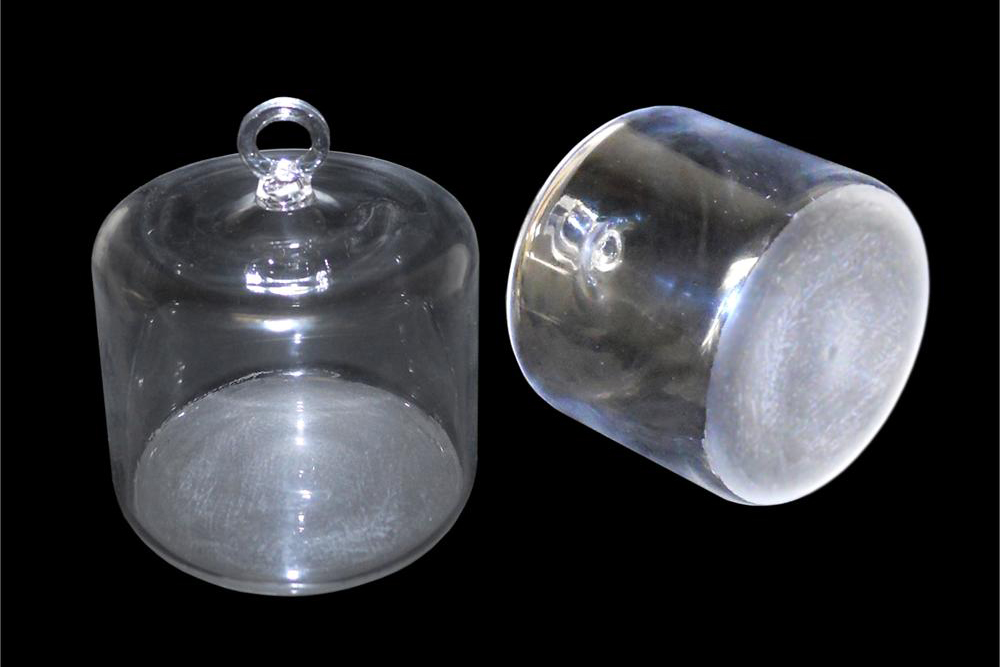

·可选购石英管堵及石英坩埚，可增加炉管内洁净度及真空度（图三、四）

·设有开门断电功能,提高实验安全性（图五、六）

图一	图二	图三	图四

图五	图六

基本参数

热偶：K型热偶    建议升温速率：≤10℃/min

温度：1100℃ （1200℃＜1h）  电源：AC220，50Hz   最大功率:4KW

高纯石英管尺寸

·高纯石英管尺寸：

·25 O.D x 19 I.D x 1000 L (mm)

·50 O.D x 44 I.D x 1000 L (mm)

·60 O.D x 55 I.D x 1000 L (mm)

·80 O.D x 75 I.D x 1000 L (mm)

·100 O.D x 95 I.D x 1000 L (mm)

加热区

加热区长度：450mm (三温区：150mm+150mm+150mm)

加热元件

掺钼铁铬铝(表面涂有氧化锆涂层，可以极大程度延长使用寿命）

密封法兰

·一对SS 304真空法兰与双高温硅O形环包括在内

·两个针阀已分别安装在两个法兰上（图一）

·一个真空压力表安装在一侧法兰（图一）

·可选：您可以选购kf25真空口法兰（图二）

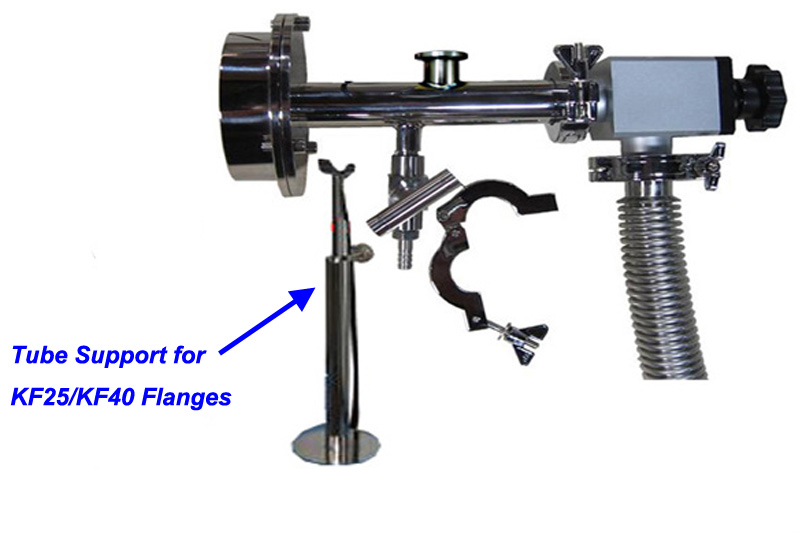

·可选：您可以订购法兰支架（图三）

图一	图二	图三

温控系统

·包含一款YD518P型温度控制器

·PID自动控温系统

·智能化30段可编程控制

·控温精度：±1℃

·三个温区分别有三个独立的温控系统控制

·默认DB9 PC通信连接端口

·通过MET认证

·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据

温度校准（可选）

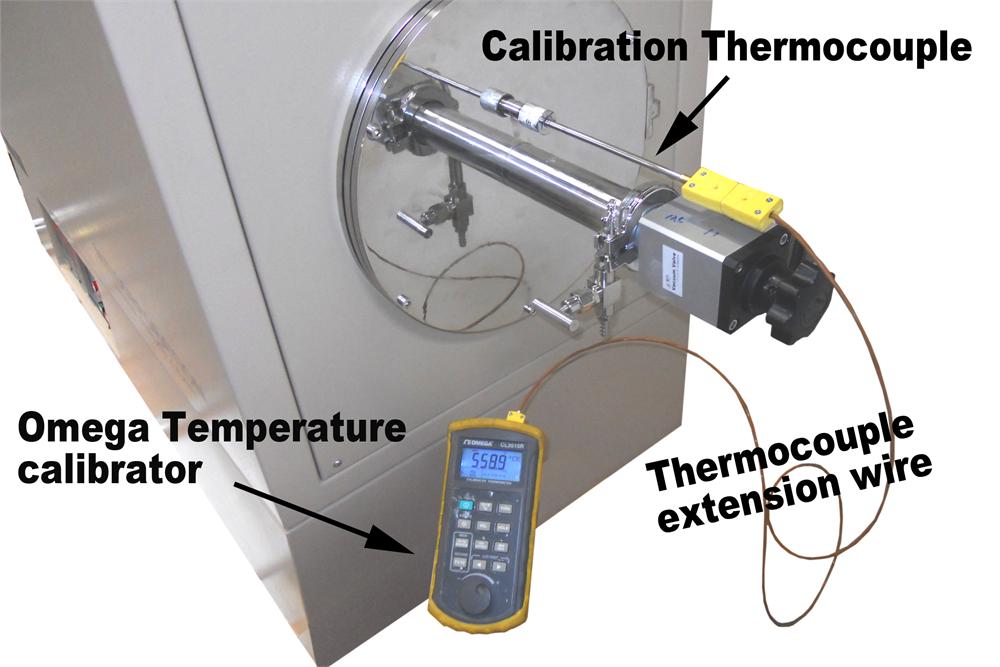

·定期对管式炉进行温度校准，可保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包，辅助您完成这项工作，完整的校准套件包括

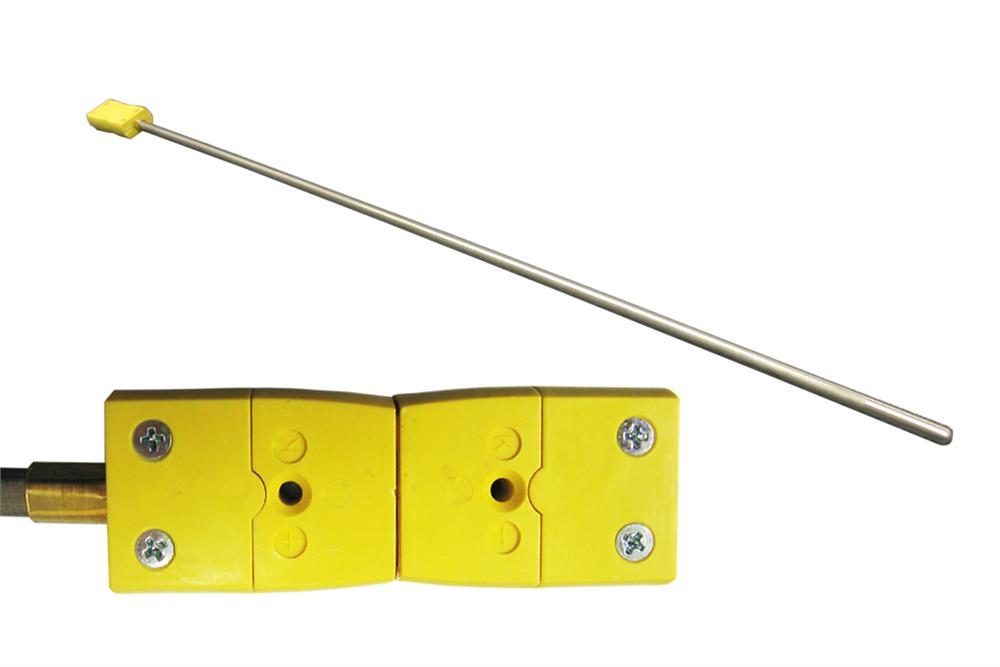

·48”L（1/4”OD）K型热电偶校准

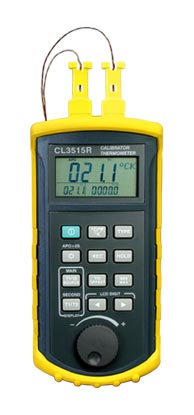

·一Omega温度校准器

·热电偶补偿线

·你可以考虑分子泵，真空度可达10-5Torr

外形尺寸

950 L x 430W x 700 H mm

净重

约45Kg

质保期

一年保修，终身技术支持。

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

真空系统

·通过机械泵可达到50mTorr

·通过分子泵泵可达到10E-5 Torr

·可选购一个冷真空阱，以避免真空泵造成污染

质量认证

所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

使用注意事项

·炉管内气压不可高于0.02MPa

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击

·石英管的长时间使用温度＜1100℃

·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）
