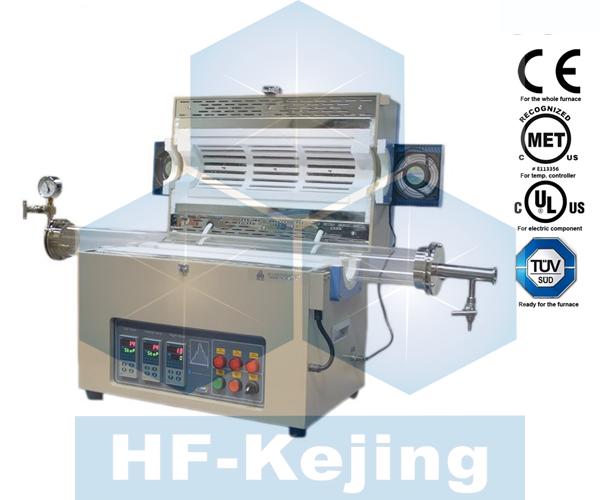

双温区管式炉OTF-1200X-II合肥科晶产品简介:
OTF-1200X-II是通过CE认证的双温区管式炉,其最高温度可达到1200℃,并可通过调节两个温区的控温程序使炉管内温场形成一温度梯度。两个温区分别由两个独立的温控系统来控制,而且都为PID30段程序化控温。此系列管式炉可以用CVD方法来生长纳米材料和制备各种薄膜。
双温区管式炉OTF-1200X-II合肥科晶产品技术参数:
名称
|
1200℃双温区开启式管式炉OTF-1200X-II
|
视频
|
|
|
炉体结构
|
·采用双层壳体结构,并带有风冷系统,使表面温度低于70℃
·高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)

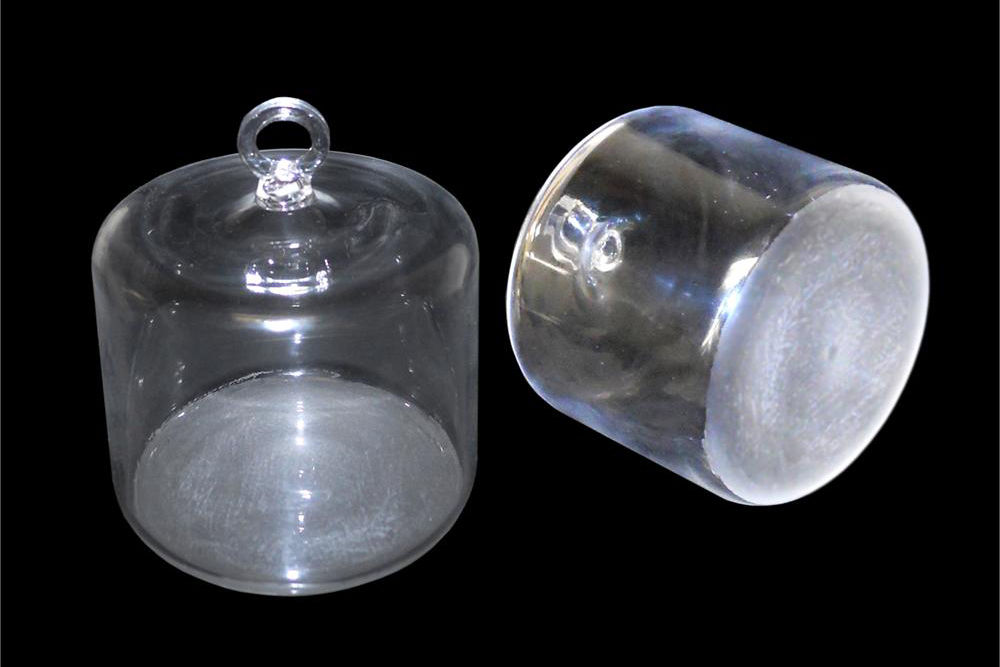

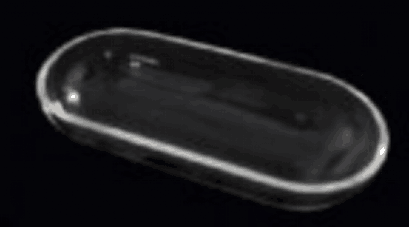

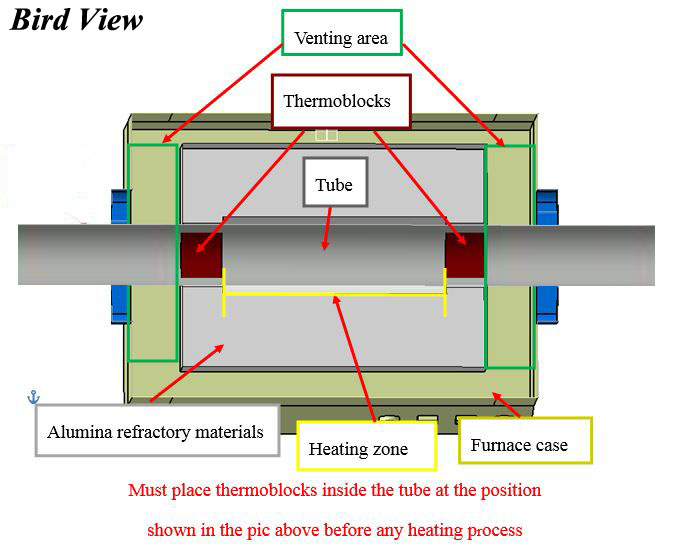

·可选购石英管堵及石英坩埚,可增加炉管内洁净度及真空度(图三、四)
·设有开门断电功能,提高实验安全性(图五、六)
|
|
图五 |
图六 |
|
基本参数
|
热偶:K型热偶 建议升温速率:≤10℃/min
温度:1100℃ (1200℃<1h) 电源:AC220,50Hz 最大功率:3KW
|
高纯石英管尺寸
|
·高纯石英管尺寸:
·25 O.D x 19 I.D
·50 O.D x 44 I.D
·60 O.D x 55 I.D
·80 O.D x 75 I.D
·100 O.D x 95 I.D
|
加热区
|
加热区长度:400mm (双温区:200mm+200mm)
|
加热元件
|
掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命)
|
密封法兰
|
·采用一对SS304不锈钢真空法兰与高温硅胶密封圈密封
·两个针阀已分别安装在两个法兰上(下图)
·一个真空压力表安装在一侧法兰(下图)
|
可选
|
1.法兰上标配安装的是Φ8的宝塔嘴接头
2.为了获得较好的抽气速率可以配用KF25的转接头
3.为了较好地向炉管中通入气体可以配用1/4"的不锈钢卡套接头
·可选:您可以选购kf25真空口法兰(图二)

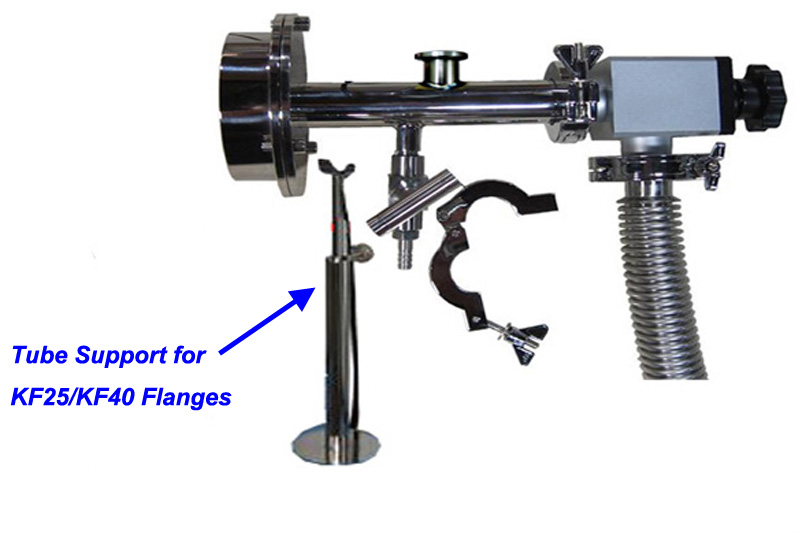

·可选:您可以订购法兰支架(图三)
|
温控系统
|
·包含一款YD518P型温度控制器
·PID自动控温系统
·智能化30段可编程控制
·控温精度:±1℃
·两个温区分别有两个独立的温控系统控制
·默认DB9 PC通信连接端口
·通过MET认证
·可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据
|
温度校准(可选)
|

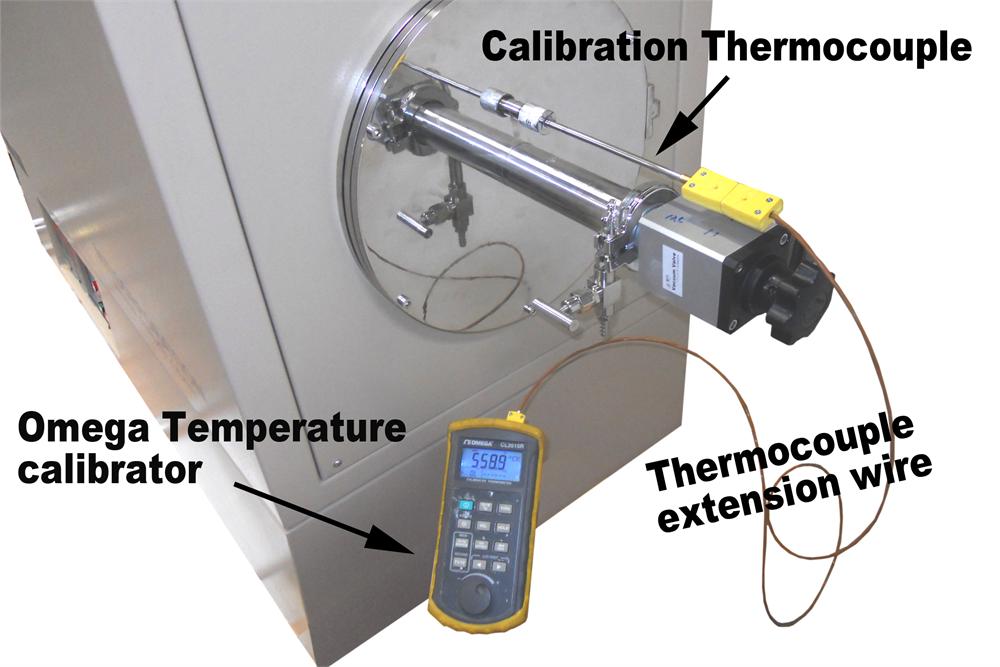

·定期对管式炉进行温度校准,可保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包,辅助您完成这项工作,完整的校准套件包括

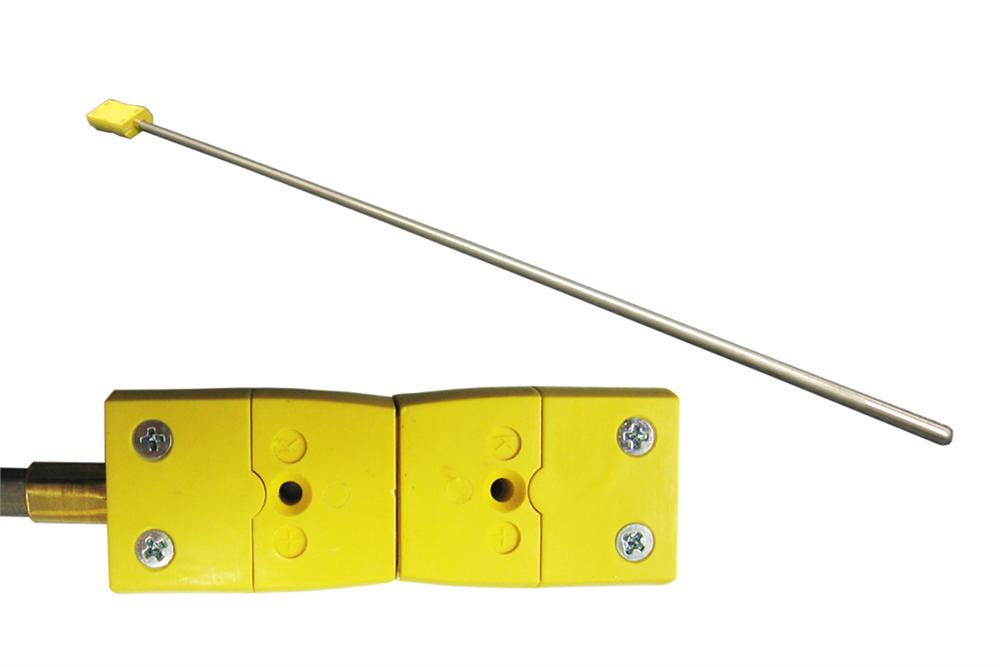

·48”L(1/4”OD)K型热电偶校准

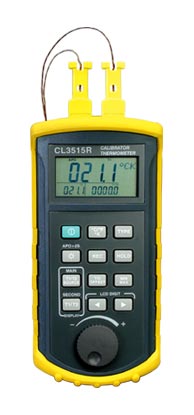

·一Omega温度校准器
·热电偶补偿线
|
外形尺寸
|
1250 L x 380W x 520 H mm
|
净重
|
约45Kg
|
质保期
|
一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
真空系统
|
·通过机械泵可达到50mTorr
·通过分子泵泵可达到10E-5 Torr
·可选购一个冷真空阱,以避免真空泵造成污染
|
质量认证
|
所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
使用注意事项
|
·炉管内气压不可高于0.02MPa

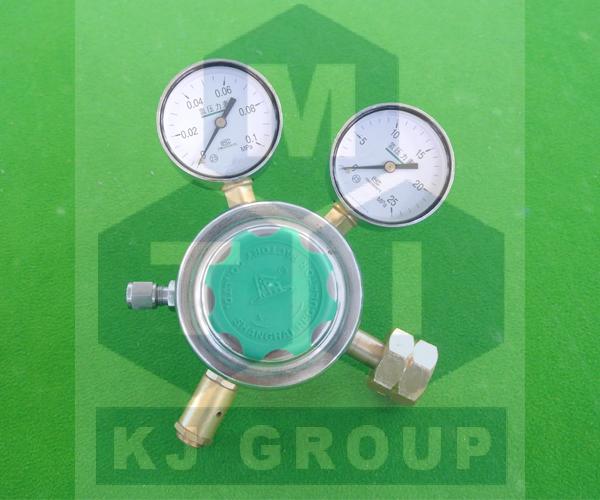

·由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
·当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当
·进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
·石英管的长时间使用温度<1100℃
·对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)
|
