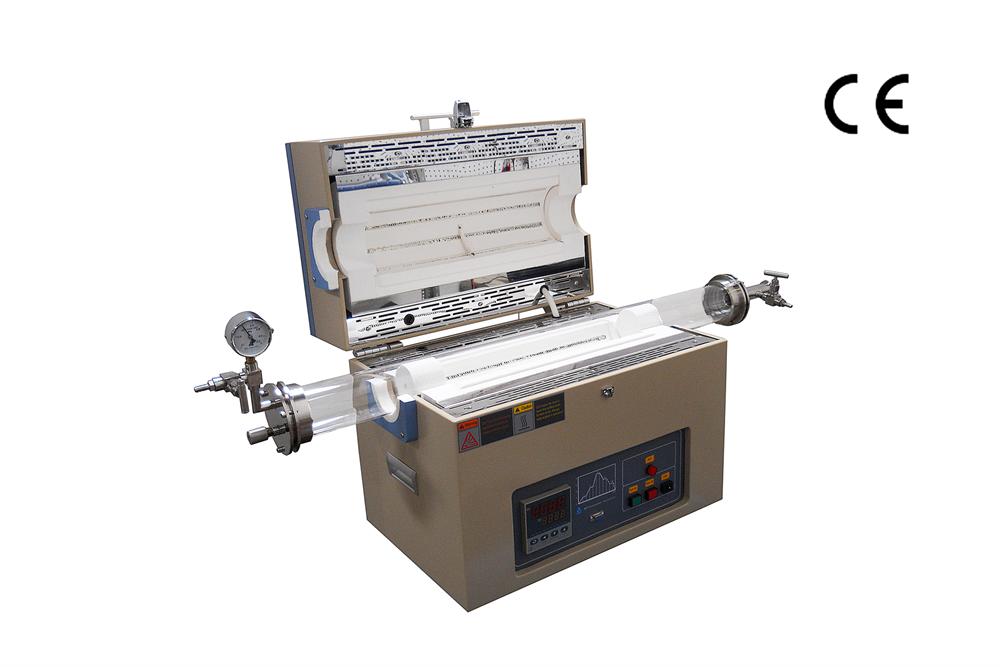

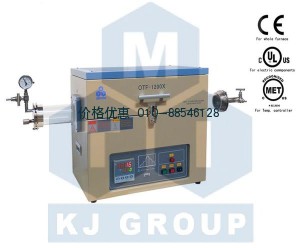

合肥科晶单温区管式炉OTF-1200X

名称

1200℃开启式管式炉系列--OTF-1200X

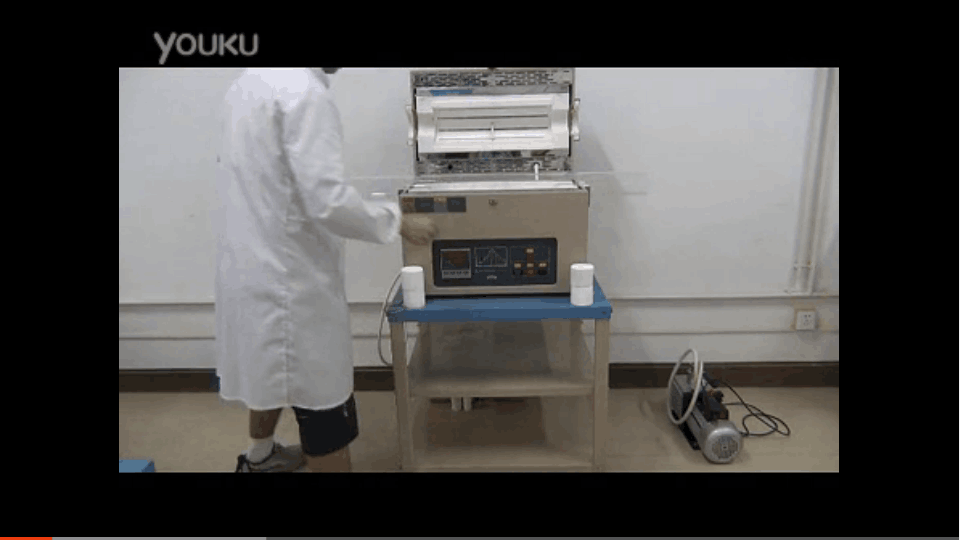

视频

产品型号

OTF-1200X-50

OTF-1200X-60

OTF-1200X-80

OTF-1200X-100

炉管规格

外径: 50 ×内径: 44 ×长: 1000 mm

外径: 60 ×内径: 54 ×长: 1000 mm

外径: 80×内径:74  ×长: 1000 mm

外径: 100 ×内径: 94×长: 1000 mm

主要参数

·最高温度: 1200℃(使用时必须通入惰性气体以防止炉管发生形变)

·工作温度: 1100℃

·推荐升温速率:≤10℃/min

·加热区长度: 400mm

·额定功率：3KW

·电压：单相AC 208 - 240V, 50Hz

炉体结构

·双层空气冷却钢壳保持炉表面温度低于60°C

·高纯状氧化铝纤维绝缘层，最大限度节约能源

·炉膛和加热元件上的特殊耐火涂层可延长炉子的使用寿命

·带有联锁保护的分体盖，在炉子加热过程中如果门打开，则切断电源

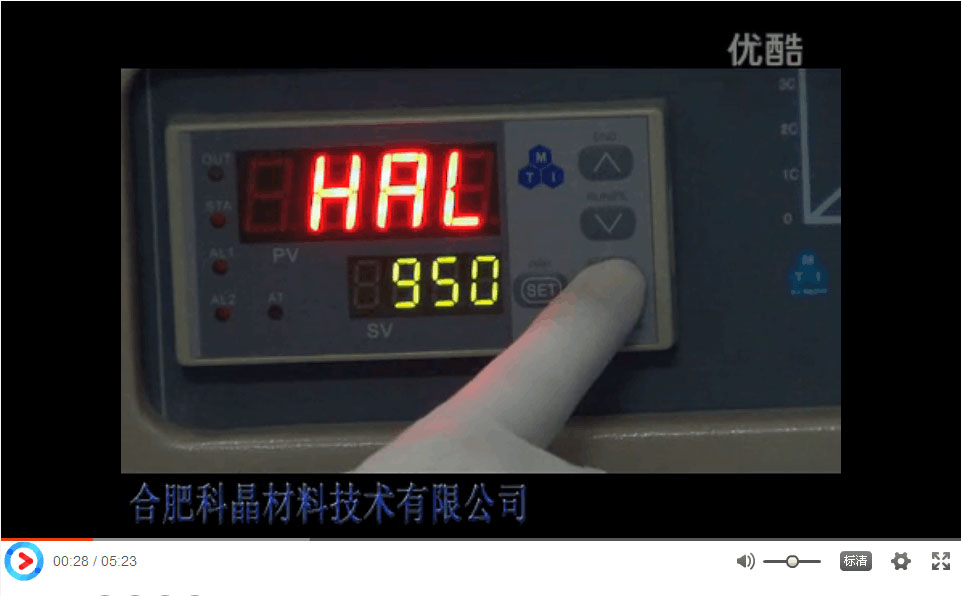

温控系统

·模糊PID控制和自整定调节功能

·智能化30段可编程控制

·具有超温及断偶报警功能

·控温精度: ±1 ℃

·K型热电偶

·可安装PC控制软件对数据进行实时采集（需另购）

温控仪表（可选）

·可选购欧陆型温控仪表，控温精确度可以提升到±0.1℃

·具体详情请致电我公司销售

加热元件

·Fe-Cr-Al Alloy doped by Mo，表面涂有氧化锆涂层，可以最大程度的延长仪器的使用寿命

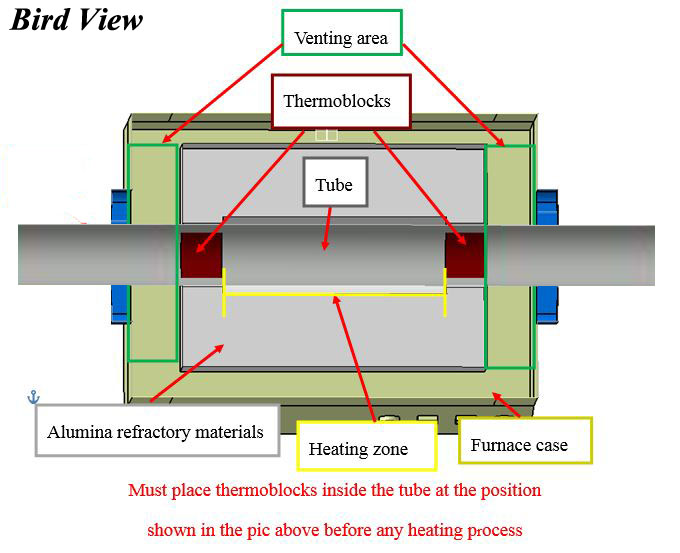

管堵

·包括两个氧化铝管堵防止来自内部管子的热辐射。（管堵在加热前必须完全放入炉腔）

·石英管堵（可选）适合高真空系统

·您可以订购法兰支架以避免管子旋转

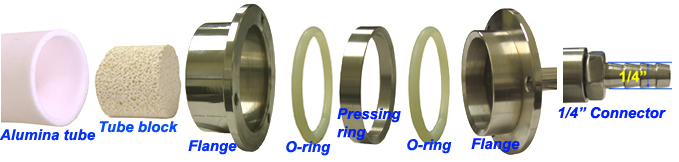

密封系统

·炉管两端配有不锈钢密封法兰。（包括精密针阀、指针式真空压力表、软管接头）

·如需获得较高的真空度，建议采用不锈钢波纹管连接及数显真空计（需另外订购）

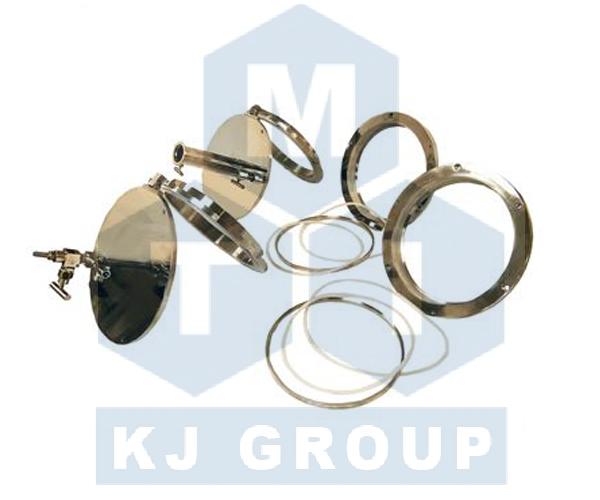

·可选法兰：本公司生产的带铰链式法兰

扩展端口

·为了增加抽气速率，达到高真空的要求。可将原有软管接头更换成KF-25接口

·如用于供气系统，可将原有软管接头更换成Φ6.35mm双卡套接头

真空度

·双极旋片机械泵：10^-2 torr

·分子泵机组：10^-5 torr

·泄漏率<5 mtorr / min

开门断电

·为保证使用安全，该电炉为开门断电设计

外形尺寸

650mm(L) ×450mm(W) × 550mm(H)

净重

40Kg

认证

·所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

质保期

一年保修，终身技术支持。

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

相关应用

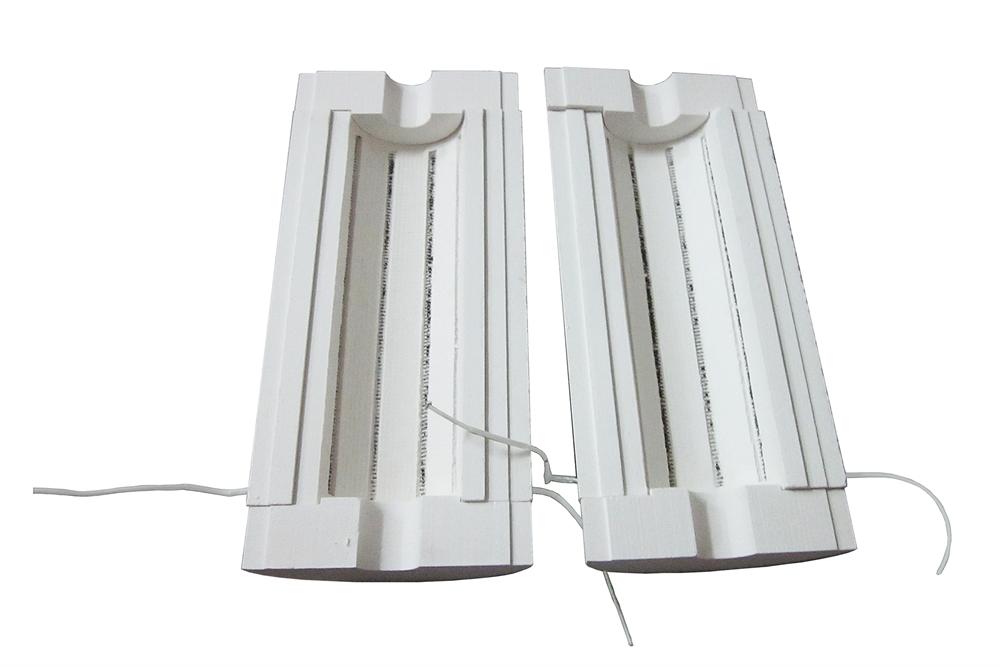

·炉膛内衬可以单独更换（额外付费）

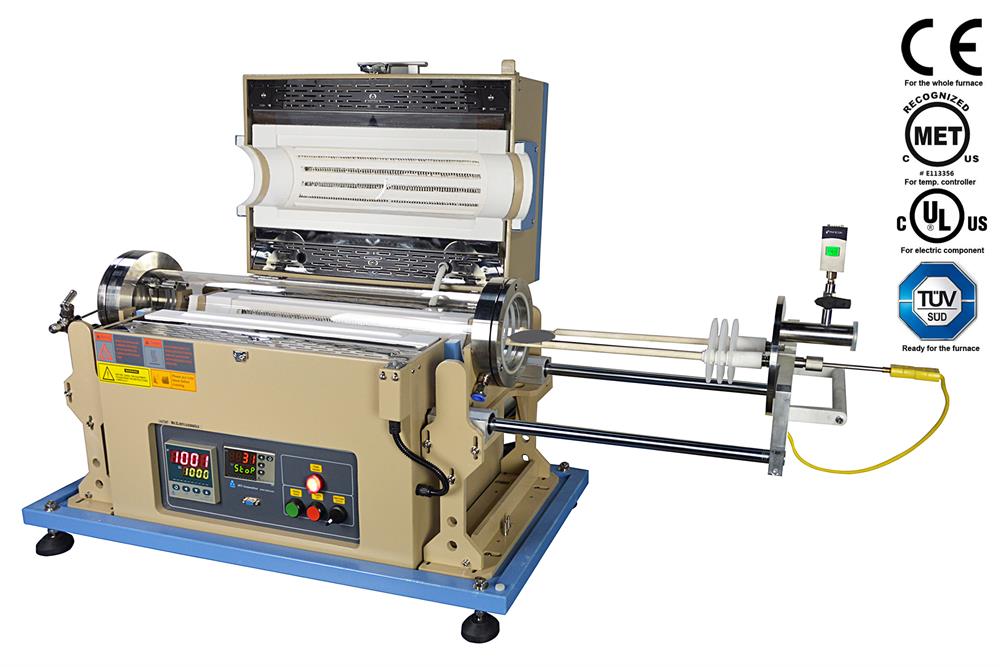

·可以根据要求设计成带有滑动法兰的炉子

应用注意事项

·炉管内气压不可高于0.02MPa

·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全

·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态

·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击

·石英管的长时间使用温度＜1100℃

·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉 管破裂，法兰飞出等）
