氢气炉(B类) KSL-1700X-H2合肥科晶产品简介:
KSL-1700X-H2是一款通过CE认证的高温箱式炉,此款仪器专门针对于材料在氢气环境或惰性气体环境进行烧结或是退火,其最高温度可高达1700℃。KSL-1700X-H2采用氧化铝纤维作为炉膛材料(炉膛尺寸为200 x 200 x 200 mm),以钼丝作为加热元件,炉体顶部密封板中嵌有冷却水管,以保证仪器工作时的密封性能。对需在惰性气体或还原性气体环境下烧结的材料(如荧光材料,钛合金等),KSL-1700X-H2是一个非常好的选择。
氢气炉(B类) KSL-1700X-H2合肥科晶产品技术参数:
名称
|
8升1700℃箱式气氛炉KSL-1700X-H2
|

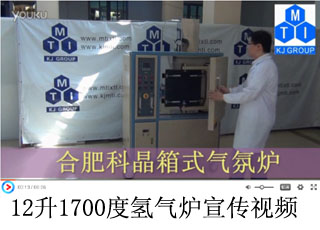

视频
|
|
主要参数
|
温度:最高1700℃(<0.5hour);长期工作≦1600℃
最大升温速率:10℃/min(≦1200℃);5℃/min(1200℃-1700℃)
最大可承受样品重量:100Kg
输入电源:AC220V 50Hz 三相
最大功率:6KW
最大电流:30A
炉膛尺寸:200×200×200mm
|
炉体结构
|
l采用双层壳体结构,并带有风冷和水冷系统,保持腔体内部正压可达0.02MP和负压可达-0.1MP
l炉体上端安装有机械压力表,左侧安装有两个浮子流量计
l仪器自身带有氢气控制。(如果出气端燃烧氢气的火焰,在仪器工作状态时熄灭,进气阀将自动关闭)
l炉膛内部采用五面加热(左、右、前、后和底部),比一般三面加热的高温炉温场均匀性有很大提升
l采用高纯氧化铝炉膛作为保温材料表面涂有高温氧化铝涂层,可提高加热效率增加温度均匀性同时也极大地延长炉膛使用寿命
|
加热元件
|
钼丝(加热元件可在无氧和真空环境下最高可承受1700℃)
警告:禁止将钼丝在300℃以上的空气或氧气气氛下使用。
|
热电偶
|
B型
|
温度控制器
|
主温度控制器最多可设置和运行30段程序,并提供1级温度报警保护。
巡检温度控制器用于读取B型热偶所测温度,监测过程的所有温度,提供2级温度报警保护。
|
压力控制系统
|
安装有压力传感器和压力控制器。根据设置的压力限制,分别读取箱体内压力,控制进气和出气阀。可进行高、低压保护
|
温控系统
|

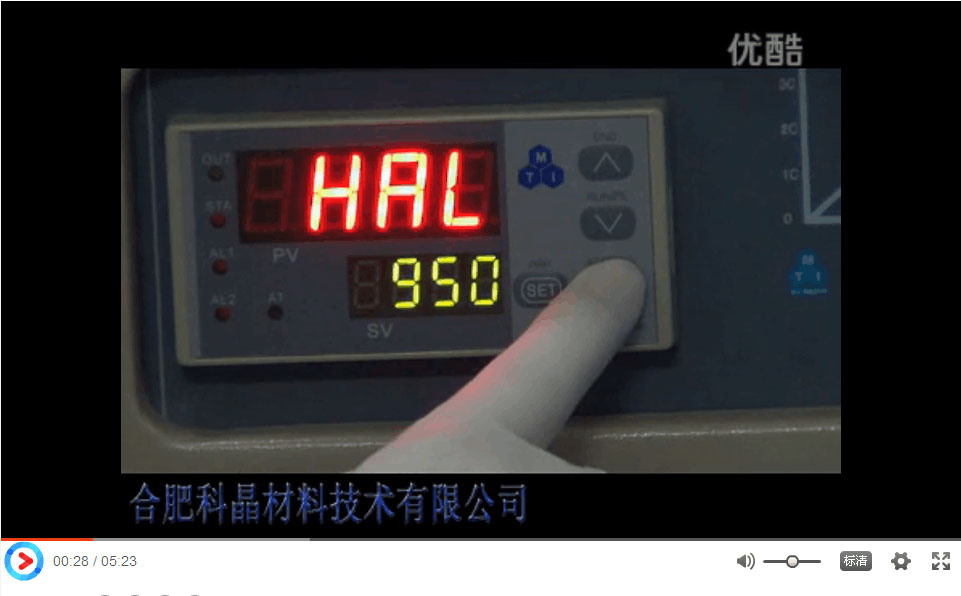

l包含YD518P温度控制器
l温控系统安装在炉体左边
l采用PID方式调节温度,可设置30段升降温程序
l设置有断偶和过温保护
l内置过热报警和热电偶故障报警
l控温精度:±1℃
l采用双K型热偶测量和控制温度
l安装有RS485接口,客户可选购控温软件,用电脑来控制和采集温度。如果选用控温软件,我们建议客户把电脑寄到本公司,本公司将软件安装好后寄回
l通过MET认证
可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据。
|
温控系统(可选)
|
l可选购欧陆型温控仪表,控温精确度可以提升到±0.1℃
l具体详情请致电我公司销售
|
气体控制和真空阀
|
l两个大量程流量计(N2:0 ~3.5L/min,H2:0 ~3.5LL/ min)安装在炉前面板,分别独立控制两路气体流量。
l在通入H2气体之前,请先通一路惰性气体进行洗气。另一路专门控制氢气流量。
l在炉体底部标配安装一台机械真空泵(通过CE认证)。另外你可选购一台通过UL认证的机械泵。
|
氢气燃烧装置
|
氢气燃烧装置可自动点燃排出的氢气,并检测其周围温度,以确保在仪器工作状态时排出氢气可以燃烧。如果在工作状态时,火焰熄灭,氢气的进气阀将立刻关闭。
警告:你必须确保安装设置一个合格的氢气探测器,以警报氢气泄漏事故。如果你在当地的无法购买合格氢气探测器,详情请联系我司销售。
|
水冷机
|
一台流速为16L/min的水冷机安装在炉体的底部用以保护法兰及密封圈。
|
外形尺寸
|
1200(L)×850(W)×2050(H)mm(包含氢气燃烧装置高度)
|
净重
|
350Kg
|
应用注意事项
|
l请特别注意:H2是特别易燃易爆的气体,其燃烧的温度为400℃,与空气混合比列达到4.0%-74.2%就会爆炸,所以使用氢气时要做好安全措施
l通入氢气前,必须要惰性气体对炉膛进行洗气
l使用时炉膛内部的气压应始终保持在0.01-0.02 Mpa之间,以防止空气回流进入到炉膛内部而造成爆炸
l放设备的房间必须保持良好的通风,禁止房间内有残存的氢气
l设备应放在通风柜中,并设置有氢气报警器
l严格控制炉内正压小于0.02MPa。(相对压力)
l为了延长炉组件的使用寿命,我们建议升温速率小于10℃/min
l在耐火陶瓷的表面上可能会出现小裂纹。这属于正常的现象,裂纹可以用氧化铝涂层修复
l请点击这里学习如何DIY气体净化系统
l在关闭炉门之前必须插入耐火块
l请点击下划线部分了解钨、钽、钼等加热元件在各种气氛下的最高工作温度
注意:在气瓶上必须安装两级压力调节器,以炉内安全操作的压力低于0.02MPa。点击这里学习如何安装调节减压阀
|
认证
|
所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
|
保修期
|
一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
|
